Optikai Labtop BGA Rework Station

Optikai laptop bga átdolgozó állomás

1. Gyors előnézet:

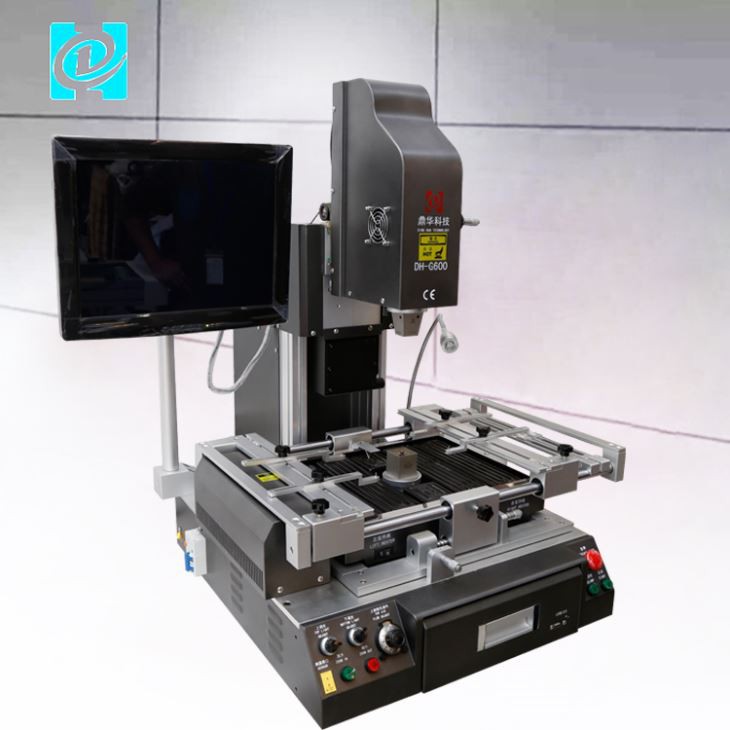

A DH-G600 BGA Rework Machine jellemzői

1. Széles körben használják a chipszint cseréjében laptopokban, számítógépekben, mobil telefonokban stb.

2. Automatikus eltávolítás, szerelés és forrasztás.

3. HD Optical Alignment rendszer a BGA és az alkatrészek precíz rögzítéséhez.

4. A lézeres pozicionálás gyorsan összehangolja a BGA chipet és az alaplapot.



Termék paraméter Termék neve forrasztó és kiforrasztó gép Teljes teljesítmény 5300W felső fűtés 1200w alsó fűtés alsó légfűtés 1200W, IR előmelegítés 2700W Hatalom 220V 50HZ/60HZ Pozícionálás V-horonyú, NYÁK lapok X, Y tengelyben állíthatók és univerzális rögzítéssel szerelhetők fel Hőmérséklet szabályozás K-típusú, zárt hurkú PCB méret Max 400x380mm, minimum 22x22mm Chip mérete 2x2-50x50 mm Minimális forgácstávolság 0,15 mm Külső hőmérséklet érzékelő 1 (nem kötelező) N.W. kb 60 kg Megfelelő alaplapok mobiltelefon, laptop, asztali számítógép, játékkonzol, XBOX360, PS3

3. A DH-G600 BGA átdolgozó állomás főbb jellemzői

• Alkalmazási terület (átdolgozási alkalmazások teljes köre)
• Közepes és nagy méretű szolgáltató központok.
• Mobil és rádiórendszerek eszközei.
• Mobiltelefonok, PDA-k, kéziszámítógépek, notebookok és alaplapok.
• LAN eszközök, hálózati csomópontok és katonai kommunikációs berendezések.
• Hordozható orvosi berendezések

Jellemzők:

1. Rugalmas felhasználási lehetőségek minden különböző típusú komponenshez, mint például az SMD, BGA, CBGA, CCGA, CSP, QFN, MLF, PGA és az összes epoxi szennyeződés nélküli mikro BGA stb.

2. A teljes átdolgozási folyamatok (előmelegítés, áztatás, újraáramlás és hűtés) szakaszok valósulnak meg a pontos és szabványos újrafeldolgozási folyamat érdekében.

3. IR, amely nincs hatással a szomszédos komponensekre.

4. Érzékeny hőmérsékletmérő érzékelő a pontos és azonnali hőmérséklet-leolvasás és -figyelés érdekében.

5. Belső komissiózási rendszer az IC-k biztonságos és stabil eltávolításához.

6. hűtőrendszer a PCB-k teljes és szabványos és hűtési szakaszának eléréséhez.

7. Eszköz az újragolyózáshoz

8. Az utómunkálati folyamat során a pozícionálás a PCB-n lévő lézermutató használatával lehetséges

9. Precíz és gördülékeny futású XY asztal a csomagban.

10. Könnyű és barátságos kezelés Kézi módokon keresztül.

11. Egy év garancia érvényes.



4. Részletes képek a G600 BGA REWORK STATION-ról

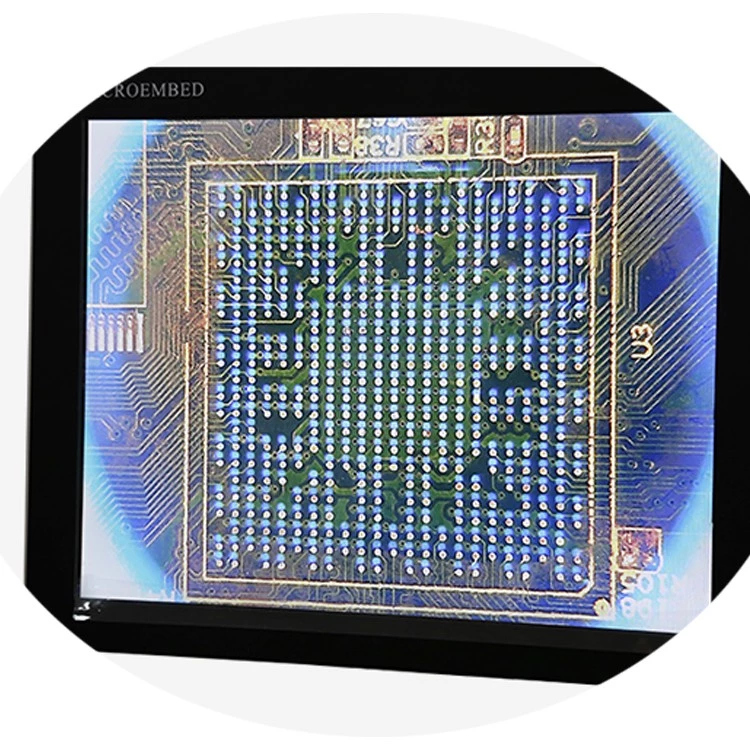

HD optikai CCD lencsebeállító rendszer

A kamerát a Panasonictól (Japán) importálták, hogy biztosítsák a csere pontosságát ±0,01 mm-es

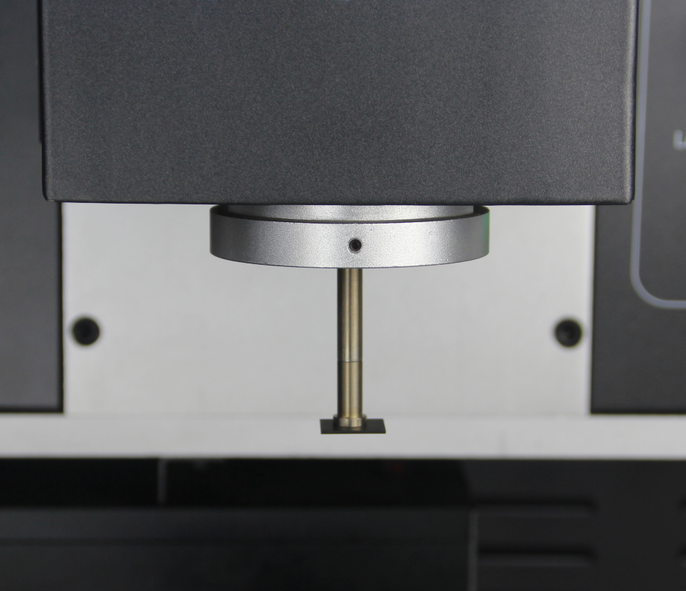

Rögzítőfej beépített nyomásvizsgáló készülékkel, a NYÁK károsodás elleni védelmére.

A rögzítőfejbe beépített vákuum automatikusan felveszi a BGA chipet a kiforrasztás befejezése után

Felső légáramlás-szabályozással, hogy megakadályozza az apró bga elfújását.

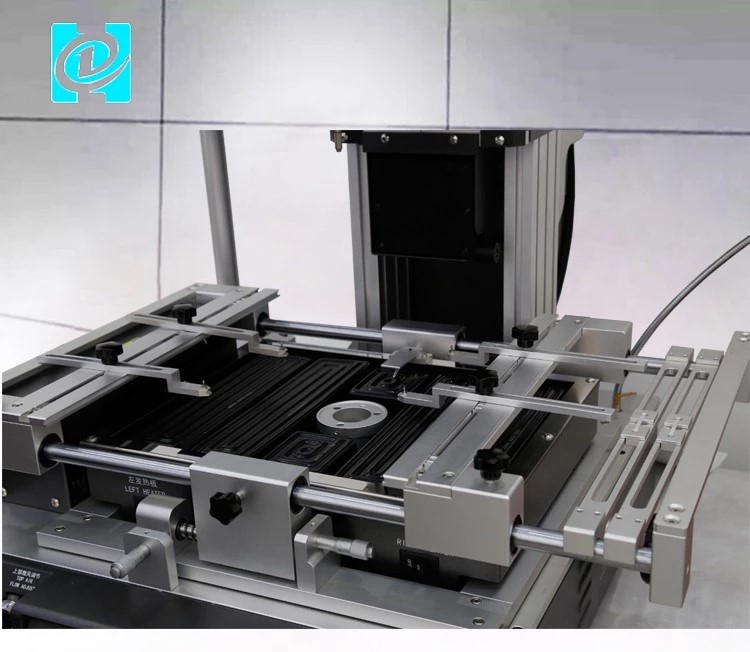

PCB pozicionálás

V-horony, NYÁK lapok X és Y tengelyben állíthatók és univerzális rögzítéssel

4. Vállalati profil

Ügyfeleink része

6. A G600 BGA REWORK STATION csomagolása, szállítása és szolgáltatásai

Szállítási lehetőségek

◆ A teljes fizetés kézhezvételét követő 5 munkanapon belül elküldjük a mintát. 7-15 nap tömeges rendelés esetén. ◆ Szállítás: DHL, FedEx, TNT, EMS és UPS express. Tengeri szállítás is megoldható.

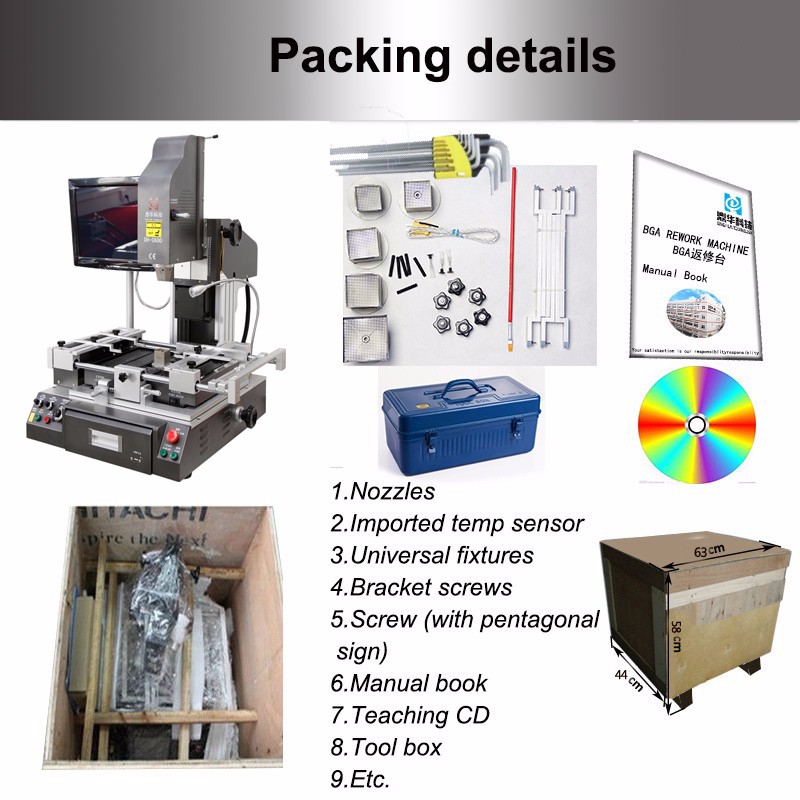

DH-G600 Kiegészítők

-1 darab használati útmutató -1 darabos LCD -5 db forrólevegős fúvóka: felső fúvóka 3db (31x31mm,38x38mm,41x41mm), alsó fúvóka 2db (34x34mm,55x55mm)PS: A forró levegő fúvóka mérete a forgácsméretnek megfelelően testreszabható -1 vákuumszívó készlet (4 db-ot tartalmaz) -2 db vákuumpárna -6 db univerzális lámpatest -4 db tartócsavar -6 db Szilvagomb



7. A G600 BGA REWORK STATION GYIK

Q1: Miért válasszon minket?

A1:1. A Dinghua több mint 10 éves tapasztalattal rendelkezik.

2. Professzionális és tapasztalt technikus csapat.

3. Kiváló minőségű termékkel, kedvező áron, időben történő szállítással.

4. Válaszoljon minden kérdésére 24 órán belül.

Q2: Mi a helyzet a szállítási móddal?

V2: Általában olyan expresszeket veszünk fel, mint a DHL, FedEx, UPS és TNT mintarendelésekhez. Tömeges megrendelés esetén légi járatokat vagy tengeri szállítást vállal.

Q3: Mi a tömeges megrendelés szállítási ideje?

V3: A megrendelés átfutási ideje 5-10 munkanap

Q4: Mennyi ideig tart a garancia?

A4: 12 hónapig tart.



8. Kapcsolódó ismeretek

Számos oka van annak, hogy az emberek átdolgozzák elektronikus berendezéseiket. A leggyakoribb okok a hibás alkatrészek, az elavult műszaki alkatrészek cseréjének szükségessége, a rossz forrasztási kötések és a nem kívánt forrasztáscseppek. A munka egy részét a mobiltelefonok javítása során végzik.

Átdolgozáskor szakképzett szakembereknek kell védeniük a környező alkatrészeket. Ezt úgy érik el, hogy a lehető legalacsonyabb hőmérsékleten tartják a szerelvényt. Ez segít elkerülni a tábla potenciálisan veszélyes összehúzódásait.

Az átdolgozás első lépése egy forrólevegős pisztoly használata egyetlen felületre szerelhető eszköz felmelegítésére. Ez megolvasztja az összes forrasztási kötést a nyomtatott áramköri lap és a felületszerelő eszköz között. A második lépés a felületre szerelhető eszköz eltávolítása, a harmadik lépés pedig a vezető párnatömbjének tisztítása a régi forrasztás eltávolítása érdekében. A régi forrasztóanyag könnyen eltávolítható. Csak annyit kell tennie, hogy az olvadáspontig melegítse. Erre a célra kiforrasztófonatot, hőlégpisztolyt és forrasztópákát használnak.

A fenti lépések végrehajtásához szakképzett szakemberek látásbeállító rendszert használnak. A csúcsminőségű berendezések nagy felbontásúak és rendkívül pontosak. Ez a rendszer lehetővé teszi az új komponens pontos elhelyezését a pad tömbön.

Miután minden megtörtént, a felületre szerelhető eszközt az áramköri lapra forrasztják. A forrasztóprofil az áramköri lap előmelegítésére szolgál. A nyomtatott áramköri lap és a készülék közötti kapcsolatok melegítésére is szolgál.
