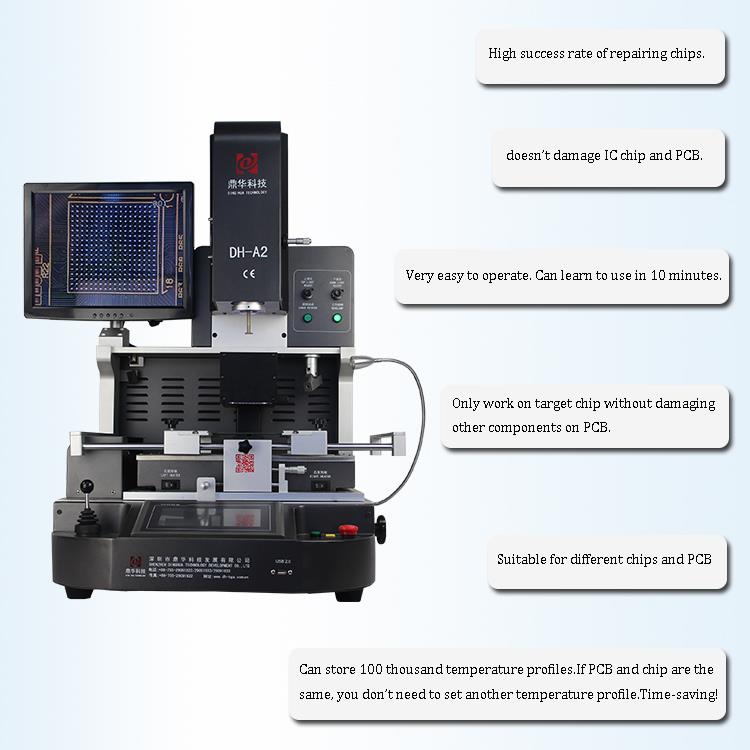

Optikai iPad BGA átdolgozó állomás
1 automatikusan forrasztott, sesolder és mount bga ic chip .
2 nagyfelbontású CCD kamera és optikai igazító rendszer .
3. A javítás nagy sikerességi aránya .
4. 3 fűtőkészülékek egyenletesen fűtnek .
Leírás
1. alkalmazás
Különböző PCB -k és chipek javítására alkalmas .
- Alkalmazható a számítógépek, okostelefonok, laptopok, MacBooks, logikai táblák, digitális kamerák, légkondicionáló, TV -k és más iparágakban használt elektronikus eszközök, például orvosi, kommunikációs és autóipari eszközök alaplapjaira.
- Kompatibilis a chiptípusok széles skálájával, beleértve: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA és LED chipek .
2. Termékjellemzők
- Magas sikertartalom a chip és a PCB javításához
- Pontos optikai igazítási rendszer
A CCD-kamera akár 200x nagyítást kínál beállítható felső/lefelé történő világítással, autofókusz és szoftver által támogatott művelettel . A rögzítési pontosság 0 . 01 mm-en belül van.
- Automatikus leereszkedés, rögzítés és forrasztás
- Három önállóan ellenőrzött melegítő
A felső és az alsó fűtőberendezések forró levegő fűtést használnak, míg a harmadik infravörös előmelegítő zóna .
3. specifikáció
| Hatalom | 5300W |
| Felsőfűtés | Forró levegő 1200W |
| Alsó fűtés | Hot Air 1200W . infravörös 2700W |
| Tápegység | AC220V ± 10% 50/60Hz |
| Dimenzió | L530*W670*H790 mm |
| Elhelyezés | V-groove PCB-támogatás és külső univerzális szerelvény |
| Hőmérsékleti szabályozás | K-típusú hőelem, zárt hurkú vezérlés, független fűtés |
| Hőmérsékleti pontosság | ± 2 fok |
| PCB méret | Max 450*490 mm, min 22 ＊ 22 mm |
| Workbench finomhangolás | ± 15 mm előre/hátra .+15 mm jobb/bal |
| BGA chip | 80 ＊ 80-1 ＊ 1 mm |
| Minimális forgács távolság | 0,15 mm |
| Tempérzékelő | 1 (opcionális) |
| Háló súlya | 70 kg |
4. részletek

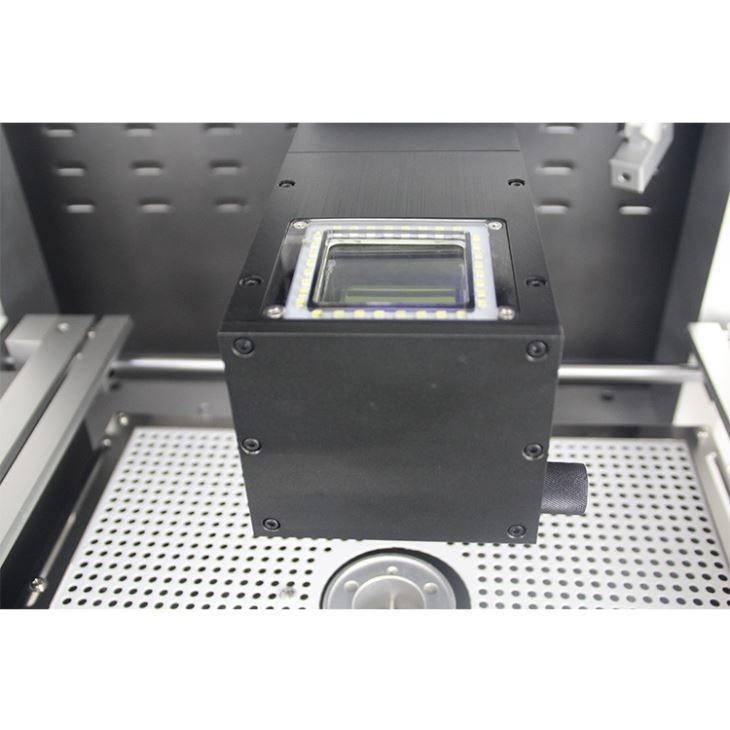

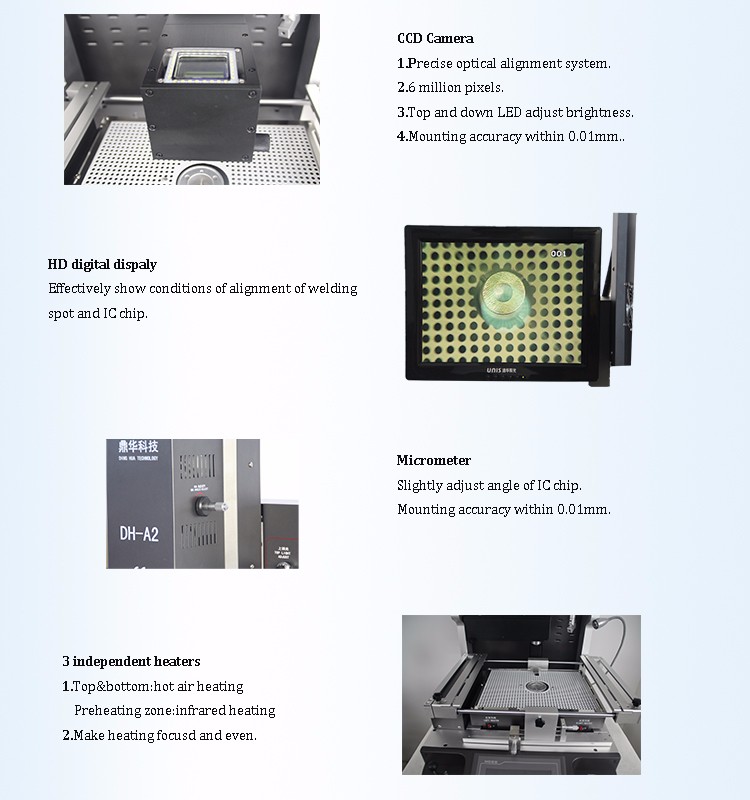

- CCD kamera (pontos optikai igazítási rendszer)
- HD digitális kijelző

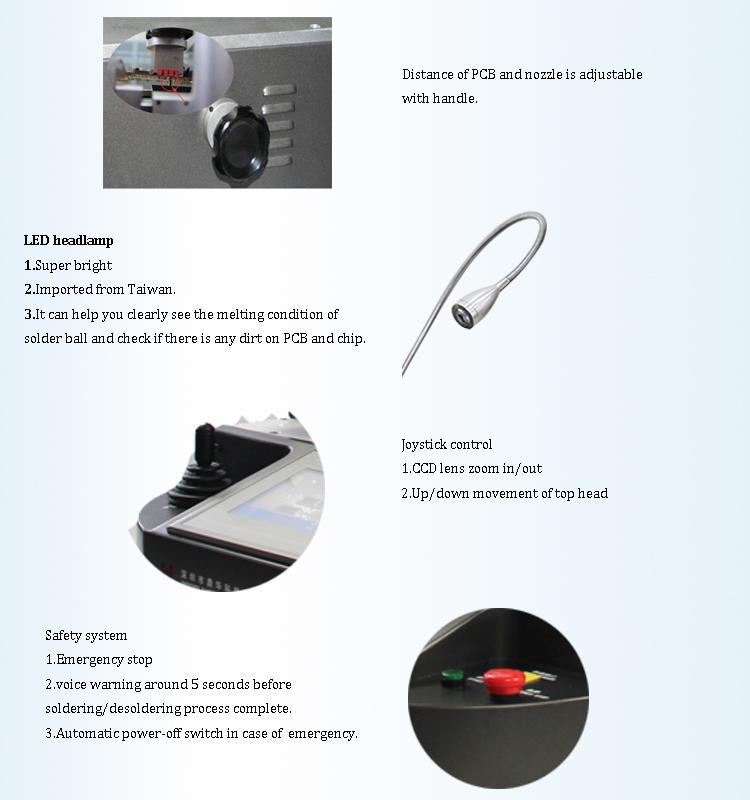

- Mikrométer a forgács szög beállításához
- Három független melegítő (forró levegő és infravörös)
- Lézeres elhelyezés
- HD érintőképernyős interfész a PLC vezérléssel
- LED fényszóró
- Joystick vezérlés
5. Miért válassza ki az optikai iPad BGA átdolgozó állomást?
6. tanúsítvány
A minőség biztosítása érdekében a Shenzhen Dinghua Technology Development Co ., Ltd . volt az elsők között, akik UL, E-Mark, CCC, FCC és CE ROHS tanúsítványokat szereztek be a., a GMP további javítása érdekében, a Dinghua sikeresen átadta a könyvvizsgálatot, a GMP-t, a Dinghua-t sikeresen továbbadta, a Dinghua sikeresen átadta a könyvvizsgálatot. FCCA és C-TPAT .
7. Csomagolás és szállítás
8. GYIK
• Milyen alkatrészeket kínál?

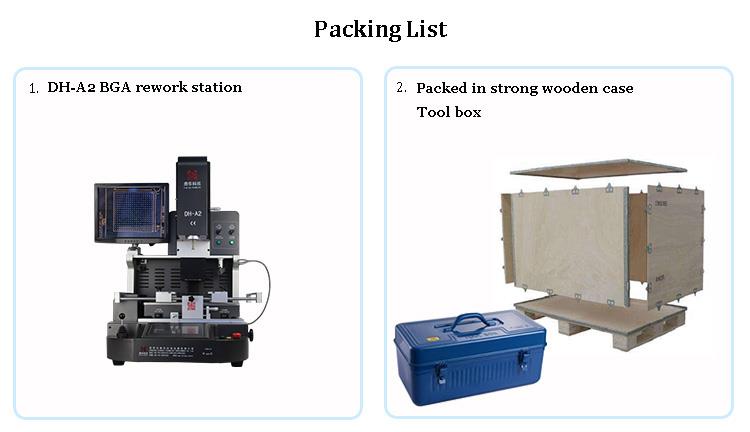

A:A csomagolási lista a következőket tartalmazza:
- Gép: 1 készlet
- Eszköztár - Az összes elem biztonságosan van csomagolva tartós, importáláshoz és exportáláshoz

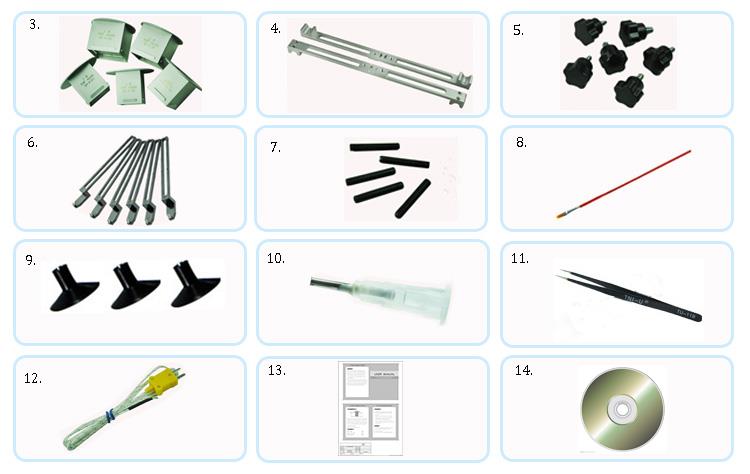

- Top fúvókák: 3 db (31 × 31 mm, 38 × 38 mm, 41 × 41 mm)Alsó fúvókák: 2 db (34 × 34 mm, 55 × 55 mm)
- Gerendák: 2 db
- Szilva gombok: 6 db
- Univerzális szerelvények: 6 db
- Támogató csavarok: 5 db
- Kefe toll: 1 pc
- Vákuumpoharak: 3 db
- Vákuumtű: 1 db
- Csipesz: 1 db
- Hőmérséklet -érzékelő huzal: 1 db
- Professzionális használati útmutató: 1 db
- CD tanítása: 1 pc
• Nincs szakmai készségeim vagy ismereteim a forrasztásról vagy a rögzítő chipekről . ezt a gépet nehéz használni?
A:Nincs szükség szakmai készségekre . A gép automatikus és könnyen megtanulható . A legtöbb felhasználó 10 percen belül működtetheti.
• Mi a helyzet a garanciával?
A:Kínálunk egy 1- év garanciát az egész gépre és a 3- év garanciát a melegítőkre .
