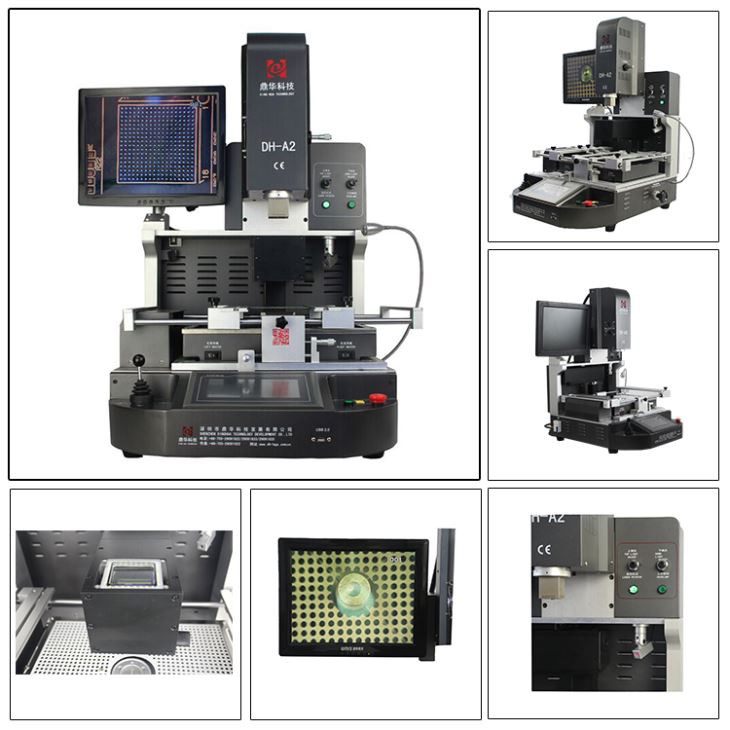

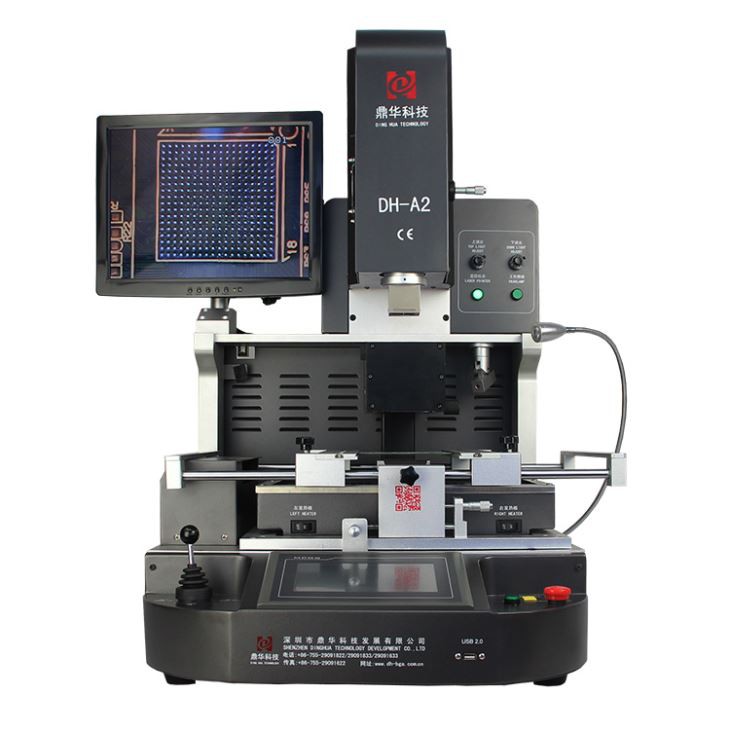

Optikai MacBook BGA átdolgozó állomás
1. Automatikusan forrasztja, Desolder és Mount BGA IC Chip optikai igazító rendszerrel és 3 fűtési terület .
2. A javítás nagy sikerességi aránya .
3. PCB méretre alkalmas: max450*490, min22*22mm .
4. chip méretre alkalmas: 80*80-1*1mm
Leírás
1. alkalmazás
Alkalmas különböző PCB -khez .
A számítógépek, okostelefonok, laptopok, MacBook logikai táblák, digitális fényképezőgépek, légkondicionáló, TV -k és másolatok alaplapja.
Elektronikus berendezések az orvosi iparból, a kommunikációs iparból, az autóiparból stb.
Különböző típusú chipekhez alkalmas: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED chip .
2. Termékjellemzők
• A távolság, a rögzítés és a forrasztás automatikusan .
• A chip és a PCB javításának magas sikere .
• A gép nem károsítja a környező alkatrészeket a PCB -n a cél chip körül, a szigorú hőmérséklet -szabályozás miatt .
• Pontos optikai igazítási rendszer
Nagyítás be/ki és mikro-igazítás, egy aberráció-detektáló eszközzel felszerelt, autofókuszos és szoftver működtetéssel
• Három, függetlenül vezérelt fűtőberendezés . Ez egyidejűleg melegítheti a PCB táblát és a BGA chipeket . és a harmadik IR -fűtőberendezés
Az alulról egyenletesen képes melegíteni a PCB táblát, hogy elkerülje a PCB -deformációt a javítási folyamat során . Mindhárom fűtőberendezés
Főben lehet függetlenül . A felső és az alsó fűtőberendezések hőlégfűtésűek, a harmadik egy infravörös előmelegítő zóna .
3. specifikáció
| Hatalom | 5300W |
| Fűtőberendezés | Forró levegő 1200W |
| Alsó fűtés | Hot Air 1200W . infravörös 2700W |
| Tápegység | AC220V ± 10% 50/60Hz |
| Dimenzió | L530*W670*H790 mm |
| Elhelyezés | V-groove PCB-támogatás és külső univerzális szerelvény |
| Hőmérsékleti szabályozás | K típusú hőelem, zárt hurokvezérlés, független fűtés |
| Hőmérsékleti pontosság | ± 2 fok |
| NYÁK -MÉRET | Max 450*490 mm, min 22 ＊ 22 mm |
| Workbench finomhangolás | ± 15 mm előre/hátra .+15 mm jobb/bal |
| BGA chip | 80 ＊ 80-1 ＊ 1 mm |
| Minimális forgács távolság | 0,15 mm |
| Tempérzékelő | 1 (opcionális) |
| Háló súlya | 70 kg |

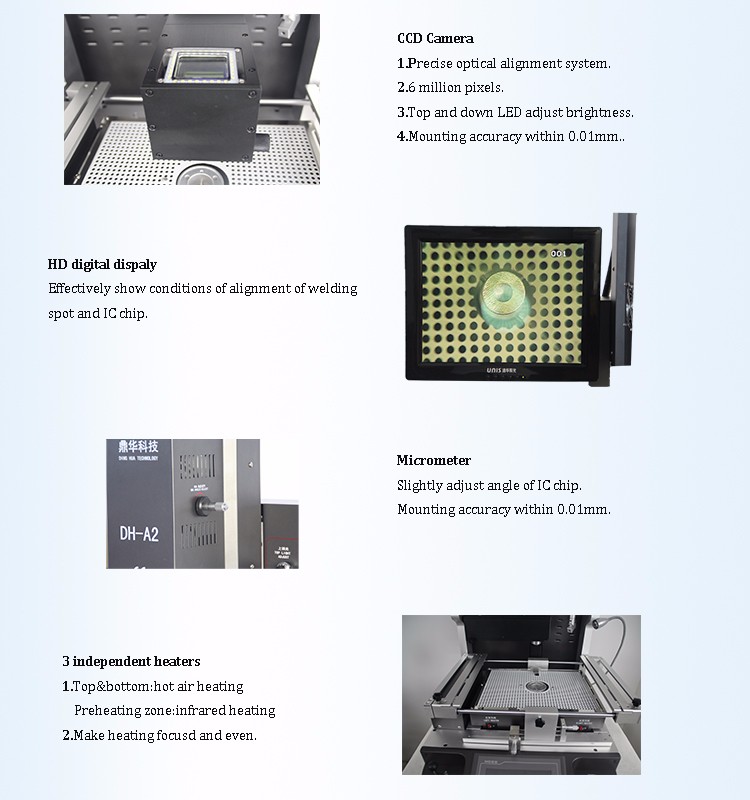

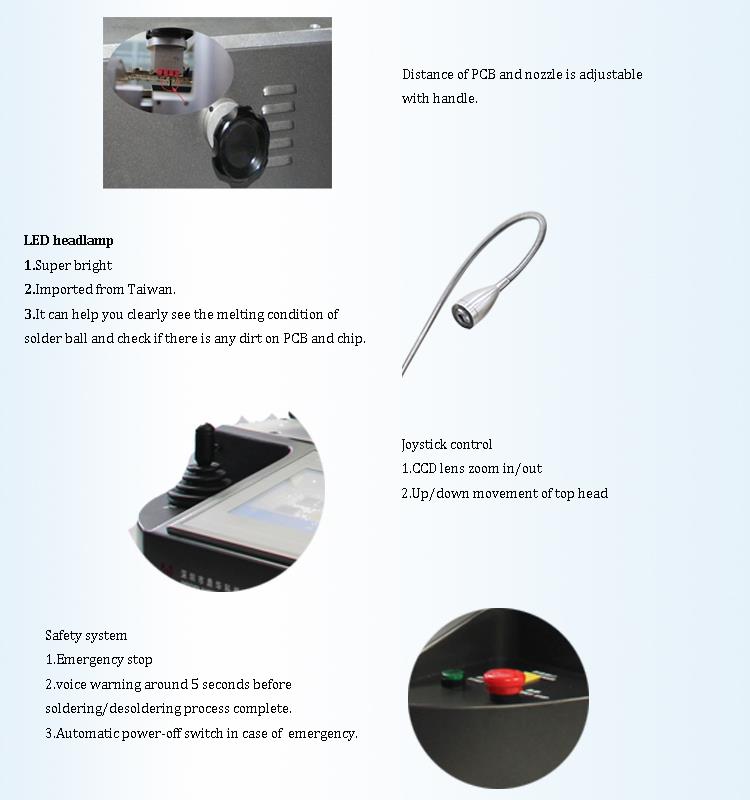

4. Optical MacBook BGA átdolgozó állomás részletei

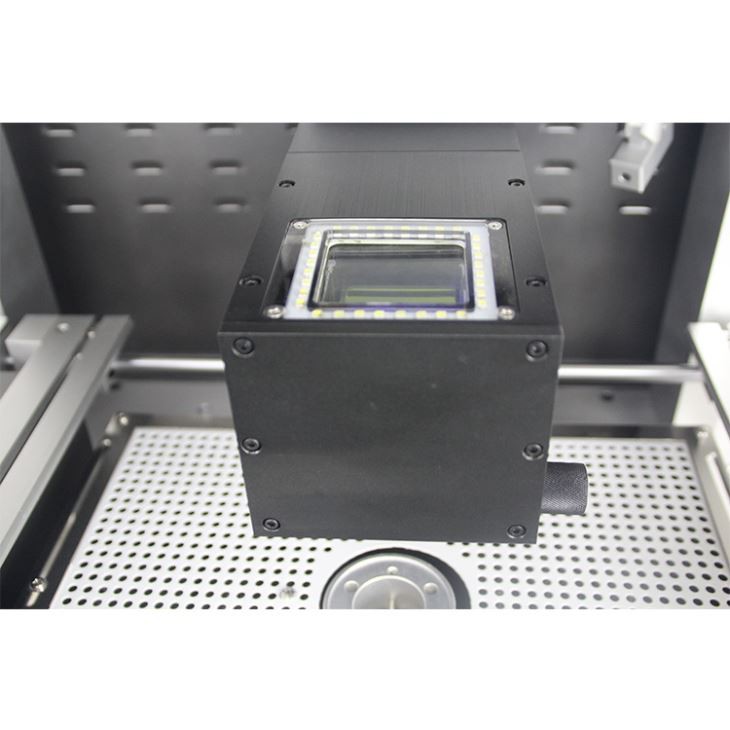

- CCD kamera (pontos optikai igazítási rendszer);

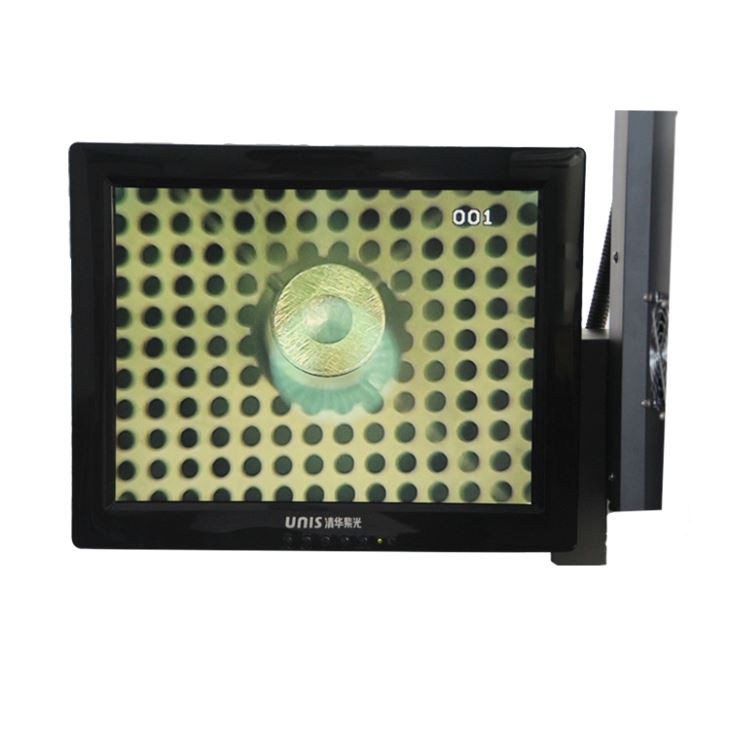

- HD digitális kijelző;
- Mikrométer (állítsa be a chip szögét);
- 3 független fűtőberendezés (forró levegő és infravörös);
- Lézer pozicionálás;
- HD érintőképernyős interfész, PLC vezérlés;
- LED fényszóró;
- Joystick Control .
5. Miért válassza ki az optikai MacBook BGA átdolgozó állomást?
6. tanúsítvány
Minőségi termékek kínálatához a Shenzhen Dinghua Technology Development Co .
E-MARK, CCC, FCC, CE, ROHS tanúsítványok . A minőségi rendszer fejlesztése és tökéletesítése érdekében a Dinghua átadta
ISO, GMP, FCCA és C-TPAT a helyszíni könyvvizsgáló tanúsítás .

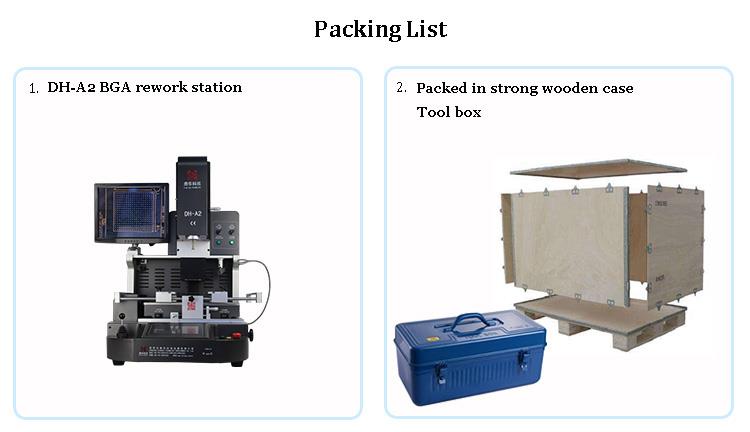

7. Csomagolás és szállítás
8. vegye fel velünk a kapcsolatot
E -mail: john@dh-kc.com
Whatsapp/wechat/mob: +86 157 6811 4827
9. GYIK

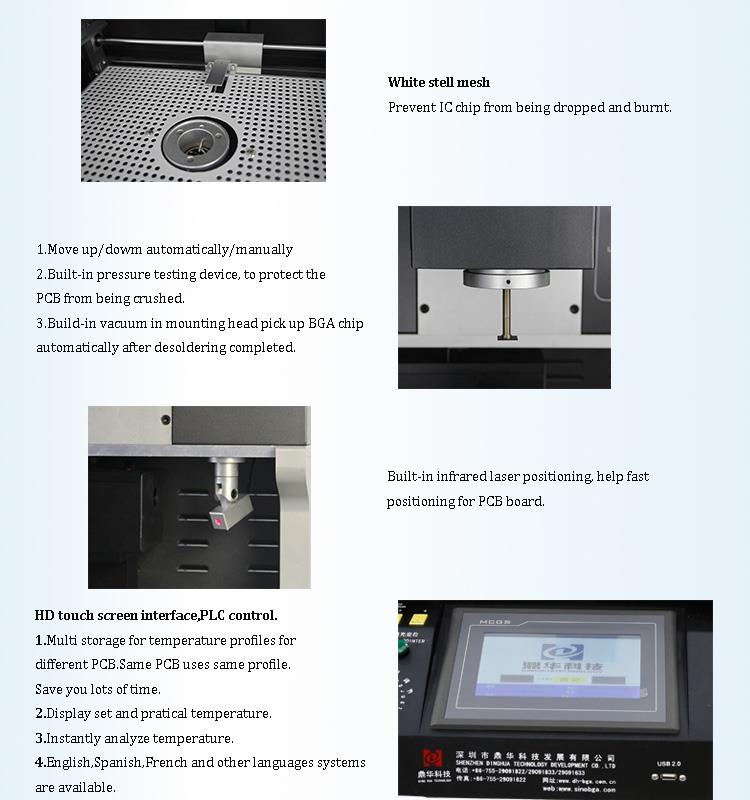

Q1: A gép felső feje leesik -e, majd megszakítja a chipet és a PCB -t?
A1: Annak érdekében, hogy megvédje a PCB-t és a chipet az összetöréstől, van egy beépített nyomásvizsgáló eszköz egy rögzítő fejben .
Miután a nyomásvizsgáló eszköz bármilyen nyomást észlel, a gép felső feje automatikusan leáll .
Q2: A fűtési eljárás során a hőmérséklet nagyon magas . A fűtési folyamat befejezése után szükségem van egy chipet a PCB -re?
A2: Beépített vákuum a rögzítőfejben A BGA chip automatikusan felvétele után a leereszkedés befejezése után .
Q3: Mi történik, ha a chipet véletlenül leesik a fűtési területre? Túl nehéz lesz kihozni? Égni fog?
A3:Az infravörös előmelegítő területet a . acélháló borítja. Ez annak megakadályozása, hogy a chipek leesjenek a forró fűtési területen .
