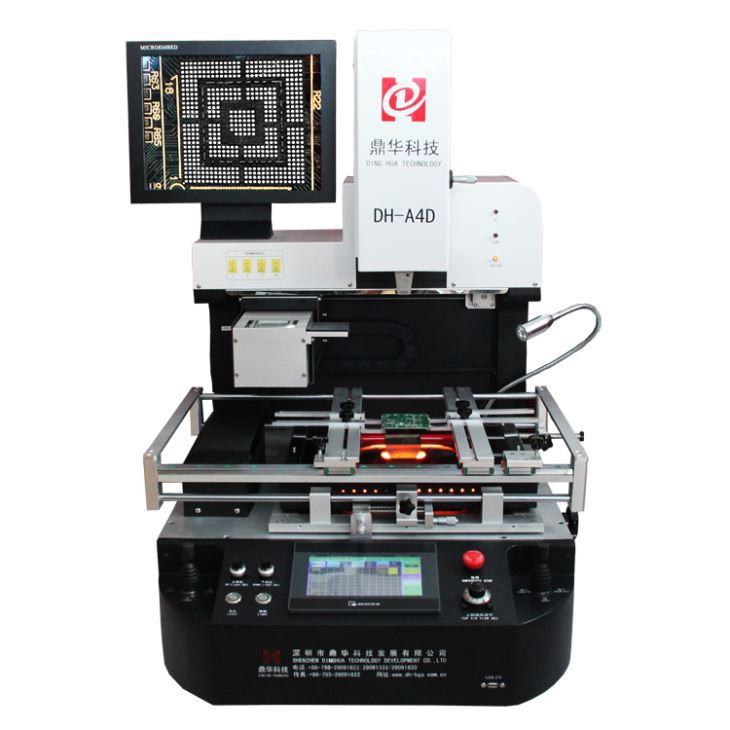

Optikai VGA kártya BGA átdolgozó állomás

DH A4D teljes automatikus reballing, gép BGA átdolgozó állomás optikai igazítási rendszerrel. HD érintőképernyő, intelligens ember-gép, digitális rendszer beállítás.

Leírás

Optikai VGA kártya BGA átdolgozó állomás



1.A optikai VGA kártya BGA átdolgozási állomás alkalmazása

A számítógép, okostelefon, laptop, MacBook logikai tábla, digitális fényképezőgép, légkondicionáló, televízió és egyéb elektronikus berendezések orvosi rendszere, kommunikációs ipar, autóipar, stb.

Különböző chipekhez alkalmas: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED chip.


2.A termék optikai VGA kártya BGA átdolgozási állomásának jellemzői


Optikai VGA kártya BGA átdolgozó állomás.jpg


• Automatikusan lemosás, szerelés és forrasztás.

• Pontos optikai igazítási rendszer

A 15 hüvelykes és az 1980-as éveknél még a kis forrasztási pontok is teljes mértékben megfigyelhetők, nagyítás 10x ~ 220x-on.

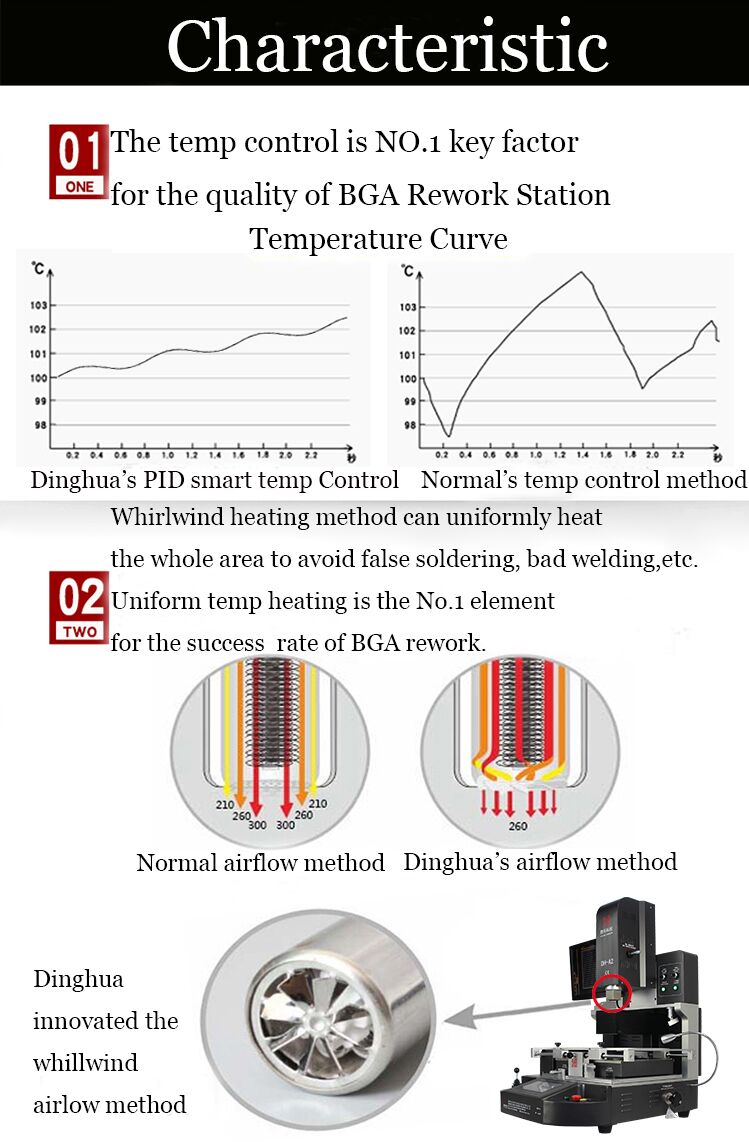

• Számítógép, amely egy olyan gép agya, amely PLC és PID vezérlésű.

• A beépített vákuum a szerelőfejben automatikusan eltávolítja a BGA chipet a lemosás után.

• IR fűtési terület, szénszálas fűtőcsövek, sötét fény könnyen elnyelhető a PCB-vel, és az infravörös fűtési terület a megfelelő helyzetben mozgatható.



3. Az optikai VGA kártya BGA átdolgozási állomásának meghatározása


smd rework station nozzles.jpg


4. Az optikai VGA kártya BGA átdolgozási állomás adatai

1.A CCD kamera (pontos optikai igazítási rendszer);

2.HD digitális kijelző;

3. Mikrométer (egy chip szögének beállítása);

4.3 független fűtők (forró levegő és infravörös);

5. Lézer pozicionálás;

6. HD érintőképernyős interfész, PLC vezérlés;

7. Led fényszóró.



5. Miért válassza az optikai VGA kártya BGA átdolgozási állomását?



6. Az optikai VGA kártya BGA átdolgozási állomásának tanúsítványa


smd rework station air pump.jpg


7. Optikai VGA kártya BGA átdolgozási állomás csomagolása és szállítása


8.A Optikai VGA kártya BGA átdolgozási állomásának GYIK-ja

Hogyan mérjük a jelet a BGA csomag alatt?

A BGA alatti jel mérésére nagyjából két forgatókönyv létezik: A forgatókönyv: A hullámforma mérése a chip kis sebességű IO műveletében; B forgatókönyv: A jelminőség mérése nagysebességű IO-n. A forgatókönyv forgatókönyv: Mérje meg az alacsony sebességű IO-t. A vizsgálati pontot a vázlatos fázisban hagyhatja, és jó mérési pozícióba helyezheti. Ha nincs tesztpontja, csak repülni tud. Itt két eset áll fenn: Először is, ha a tesztelendő tű közel van a chip széléhez, akkor közvetlenül a padról lehet repülni. Repülő vonal módszer: 1, először vegye le a chipet, figyelje meg a labda helyzetét, ha nincs folyamatos ón és az alak jobb, ez a chip visszahelyezhető. Természetesen, ha nem veszi fel, csak eldobhatja és megváltoztathatja. 2. A zománcozott huzalt nagyon kicsi hegygel égetjük le, és a forrasztópáka a PCB-lapon van. Lazítsa meg a vonalat, hogy megbizonyosodjon róla, hogy nem feszes, ellenkező esetben a levegőfúvó fújásakor elfordul. 3, chip vissza a helyére. Légpisztoly fúj. Nézze meg a "kézi forrasztás BGA" válaszomat. Másodszor, ha a vizsgálandó tű messze van a szélétől, mint például a harmadik sor, akkor a siker aránya meglehetősen alacsony. Javasoljuk, hogy távolítsa el a chipet, és az összes csapot repülje le a padra. Melyik tesztet kell mérni. B forgatókönyv: Nagysebességű IO, mint például az USB, MIPI, DDR, stb. Esetében a tesztpontok és a repülő vonalak elhagyása nem kívánatos, így csak a jel mérhető, és a jel minősége nem mérhető pontosan. Sőt, a tesztpont maga is értékes bekötési területet foglal el, és rossz hatással van a terminál impedanciára. A chip csak akkor távolítható el, és az S-paramétereket közvetlenül a vizsgált padon mérjük.
