Automatikus optikai BGA átdolgozó állomás

Automatikus optikai BGA átdolgozó állomás

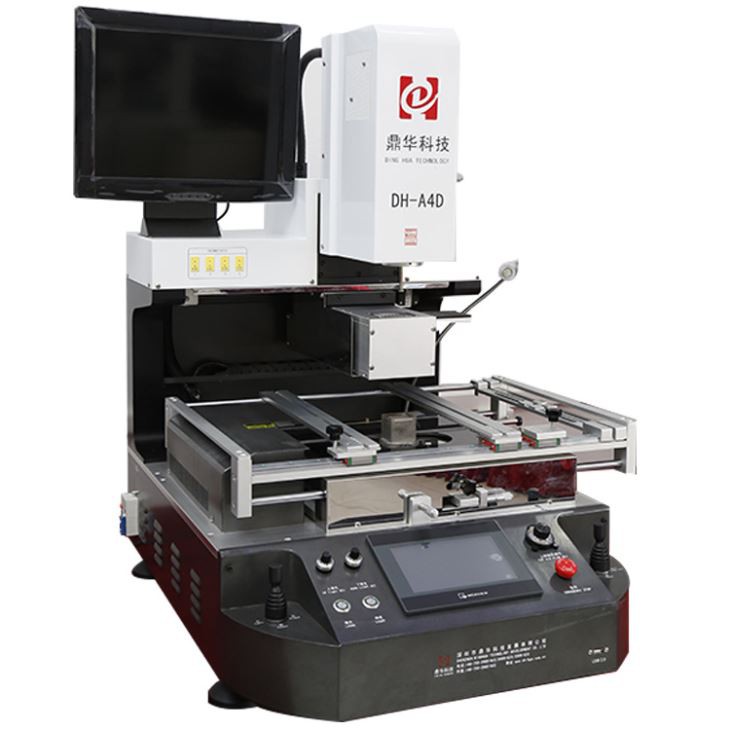

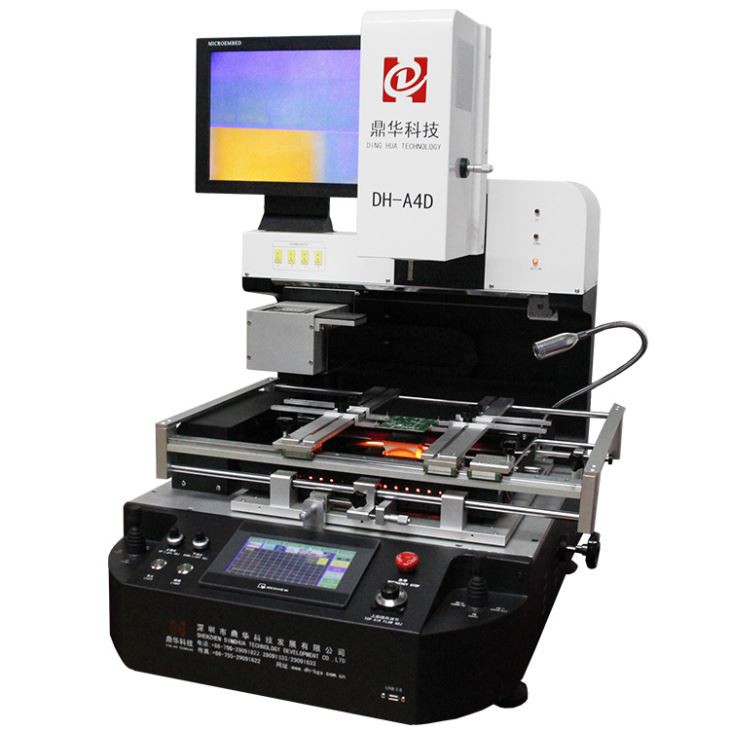

A DH-A4D egy kiváló BGA átdolgozó állomás mozgatható infravörös előmelegítő területtel, teljesen automatikus optikai CCD-vel és chippel.

adagoló, és a felső forró fejbe beépített lézerpont stb. Amelyek segítségével könnyebbé és hatékonyabbá teheti az újrafeldolgozási eljárást.

Az automatikus optikai BGA átdolgozó állomás termékparamétere

A teljesen automatikus optikai BGA újragolyósgép termék részletei

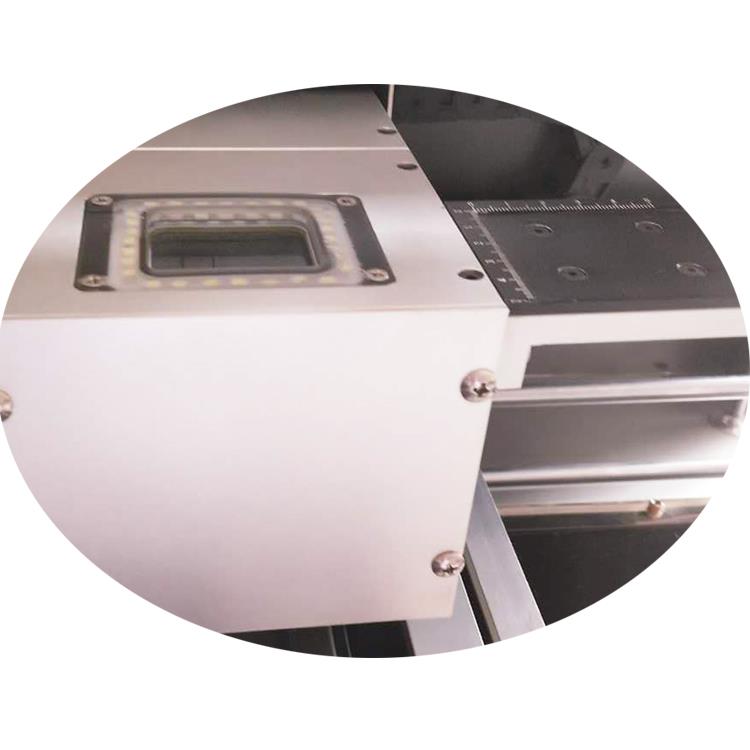

Japánból importált teljesen automatikus optikai CCD és chip adagoló 1*1~80*80 mm-es chiphez,

Amikor a gép működik, a vákuumtoll beépített felső feje automatikusan felveszi a chipet vagy ráhelyezi a chipet.

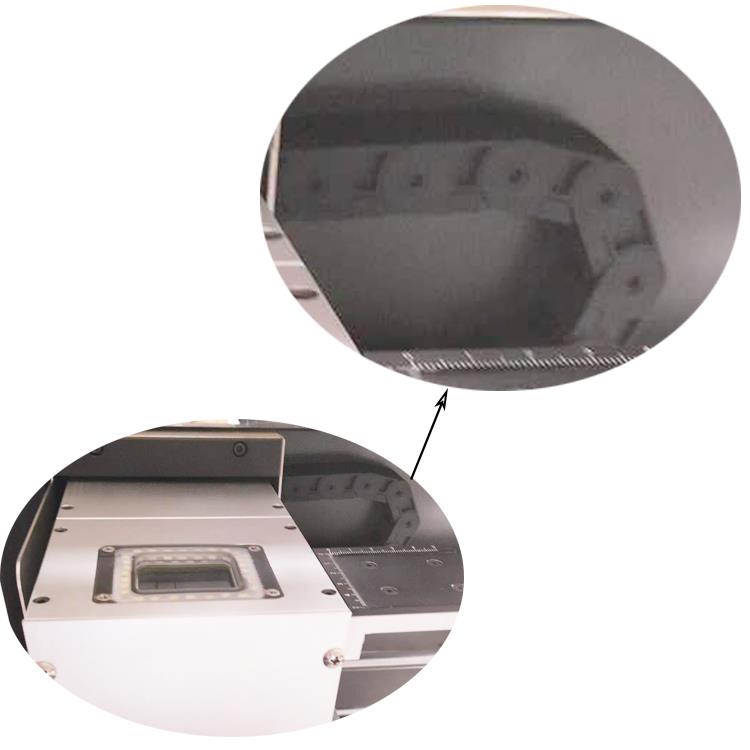

Ezeknek a kábeleknek a "tartálylánca" optikai CCD és chip adagolóval fut, biztonságos és tartós.

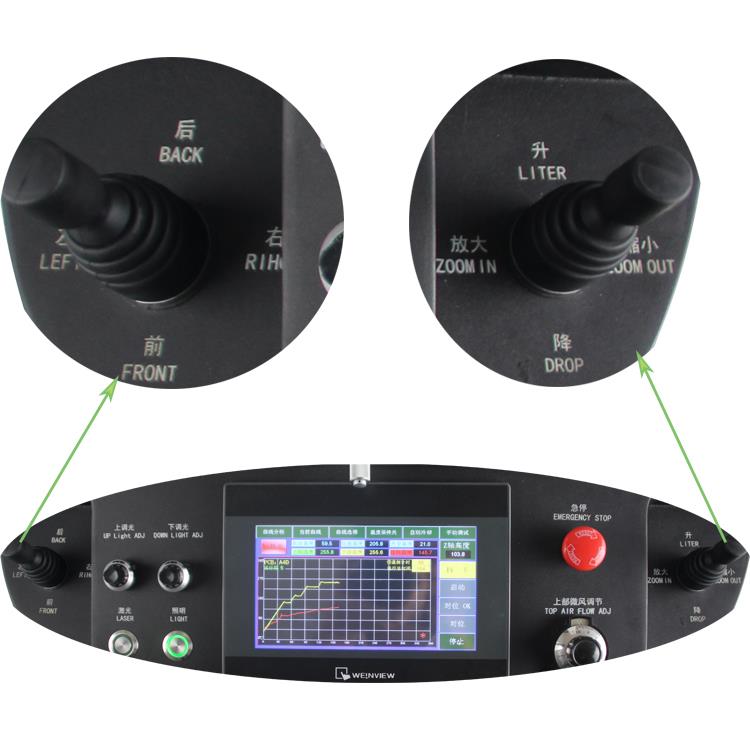

Két joystick, ha kézi, az egyik az optikai CCD és chip adagoló balra/jobbra vagy hátra/előre mozgatására szolgál,

az egyik a felső fej felfelé vagy lefelé futása, és a monitor képernyőjén lévő képek nagyítása vagy kicsinyítése.

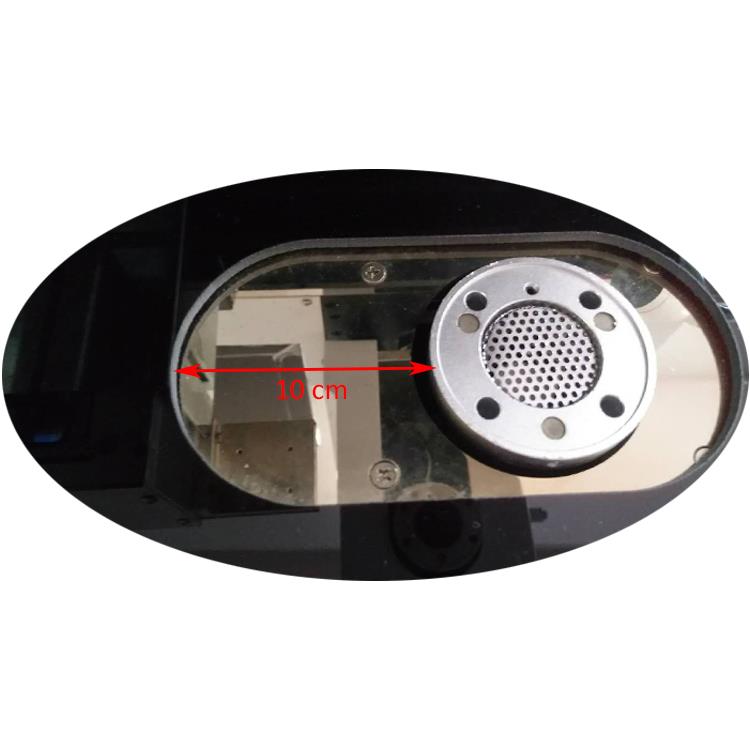

Infravörös előmelegítő terület, különböző formákhoz vagy különböző pozíciókban elhelyezkedő chipekhez, az IR terület pedig szénből áll

szálas fűtőcsövek (sötét fény könnyen elnyelhető PCB-vel és tartós) és magas hőmérsékletű üvegvédő burkolat

(megakadályozza az apró alkatrészek vagy a por beesését).

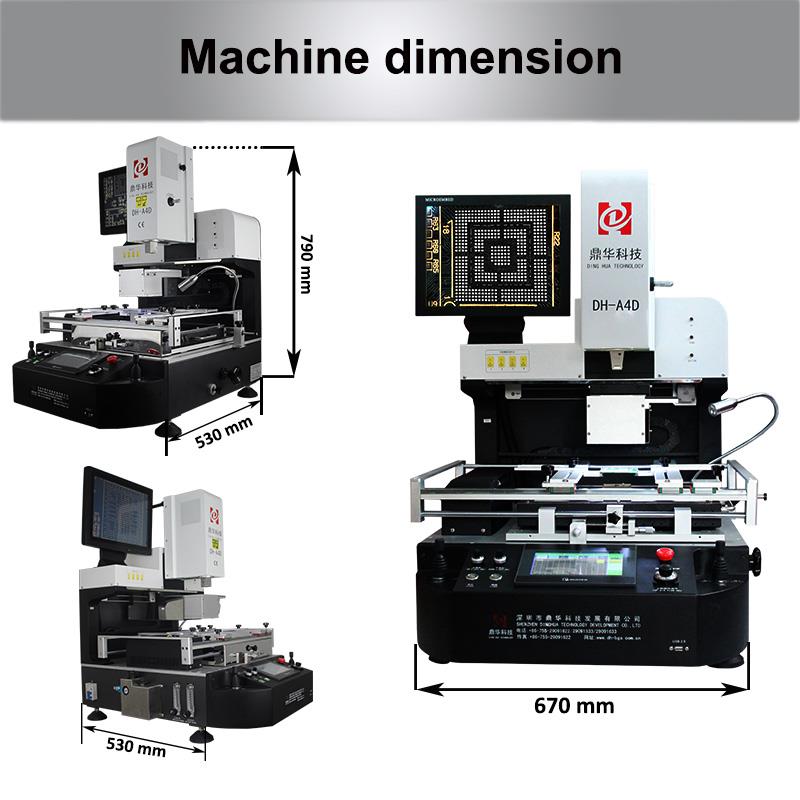

BGA átdolgozó állomás DH-A4D, H*Sz*M=670*530*790mm, nettó tömeg: 95kg, rétegelt lemez dobozba csomagolva, belsejében habszivacs

gép védve. A megfelelő méret és súly kényelmes a legtöbb munkapad számára, nem számít a javítóműhelyben

vagy műhelyben.

Az automatikus optikai BGA átdolgozó állomás szállítása, csomagolása és értékesítése

Az olyan gépek, mint ez a DH-A4D, a szállítás előtt legalább 24 órán keresztül vibrálnak, függetlenül a múlttól vagy a jelentől,

Csak mi csinálunk vibrációt a BGA átdolgozó állomáshoz, utána legalább 24 órát hagyjuk folyamatosan működni.

Annak érdekében, hogy a gépek hatékonyan működjenek.

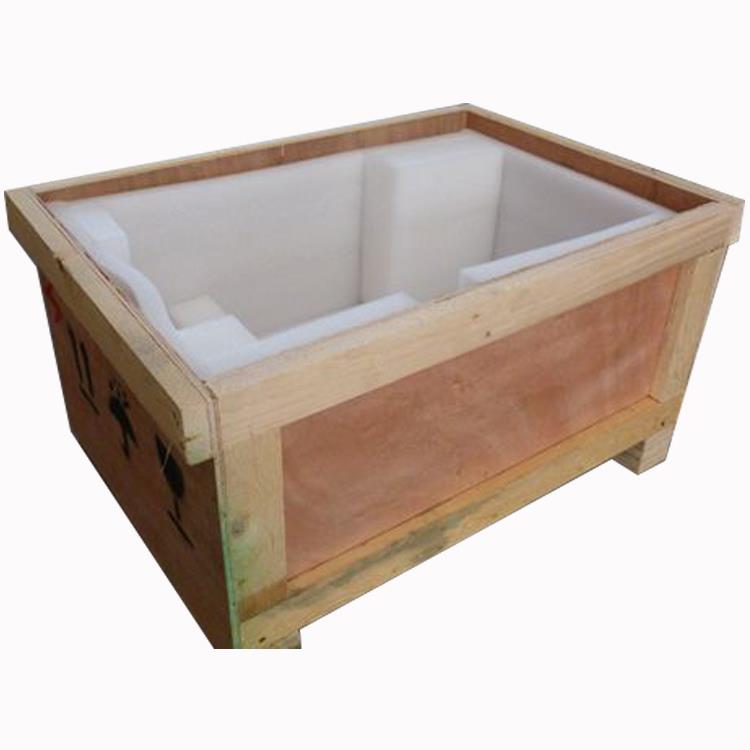

Rétegelt lemez dobozba csomagolva (fertőtlenített), függetlenül attól, hogy hova szállítják, nincs korlátozás

Behozatal. A vastag fa táblák és a belső habszivacs jól védi a gépet, és a jelzett minták figyelmeztetnek a fejjel lefelé, felfelé és törékenységre stb. A gép jobb védelme érdekében a szállítási úton.

Az értékes vásárlók, akik a gépünket használják

Ezek az ügyfelek a fentiek szerint nem csak Kínában, hanem a tengerentúlon is használták a BGA átdolgozó állomásunkat, ha zárva vannak előttük, megpróbálhatja szerződést kötni velük, és menjen megnézni, további részletekért forduljon hozzánk.

Az Automatic BGA rework állomás GYIK

1. K: Hogyan készítsük el a forrasztáshoz vagy kiforrasztáshoz szükséges alkatrészeket a chip körül?

V: Szükségesek a testreszabott fúvókák, ha nincsenek megfelelő fúvókák, akkor a hőálló anyagok is, mint pl.karpton szalag.

2. Q:Ha ez az első alkalommegpróbálokdolgozzon át egy táblát, hogyan csináljam?

V: Azt javasoljuk, hogy először próbáljon meg újradolgozni egy hulladéktáblát.

3. K: Használhatom iPhone, Macbook és egyéb PCBA-k javítására?

V: Persze, amíg a PCB kisebb, mint 410 * 450 mm, addig ez a gép átdolgozhatja őket.

4. K: Hozzáadhatok egy kamerát az oldalához, hogy figyeljem a forrasztógolyó olvadását?

V: Igen, szükség esetén egy kamera is telepíthető ehhez, a kép azon a képernyőn jelenik meg.

Az Automatci optikai BGA átdolgozó állomás ismerete:

1. Humanizált tervezés:

Ipari PC-vel és léptetőmotoros meghajtással, valamint intelligens hőmérsékleti modullal beágyazott, stabil és megbízható.

Windows IOS interfész angol és kínai nyelven plusz USB interfész, könnyen kezelhető.

Két fűtési zónát alkalmazzon, mind a felső, mind az alsó fűtőelem meleg levegő,

Hangjelző rendszer. 5 másodperccel -10 másodperccel a fűtés befejezése előtt

2. Pontos hőmérséklet-szabályozás:

Két független hőmérsékletfűtés plusz PID önbeállítás plusz PLC, a hőmérséklet pontossága körülbelül 2 fokon lesz.

8 szegmens fűtést és csoportok hőmérsékleti profiljának masszív tárolását tudja beállítani.

A BGA fűtési görbe kényelmes beállítása és indexkeresés.

3. Kényelmes vizuális igazítás:

Optikai igazítás plusz CCD színes lencserendszer és lézeres pozicionálás

2 szín elválasztás, nagyítás, mikro beállítás

Autofókusz, automatikus korrekció, automatikus színkülönbség.

Fényszint-beállító rendszer.

A japán kamera elöl és hátul is mozgatható.

Beépített vákuumszivattyú, automatikusan felveszi a BGA chipet.

Joystick vezérlés, nagyítás és kicsinyítés, le és fel.

4. Precíziós alkatrészek:

A BGA chip pontos finomhangolása

X, Y, Z mikrométer finomhangolás, az elhelyezési pontosság körülbelül 0,01 mm

V-horony bilincs plusz univerzális rögzítés minden típusú PCB-hez.

Fűtési rendszer és rögzítőfej 2 az 1-ben kialakítás, precíz pozicionálás.

5. Tökéletes biztonsági kialakítás:

Ventilátor meghibásodás elleni védelemmel, hőelem meghibásodás elleni védelmi funkcióval.

Túlmelegedés elleni védelem, vészleállító funkció.

Alkalmazás:

Alkalmas mindenféle BGA-hoz (CCGA, BGA, QFN, CSP, LGA, Micro SMD, MLF, POP csomag)

Ólom és ólommentes.
