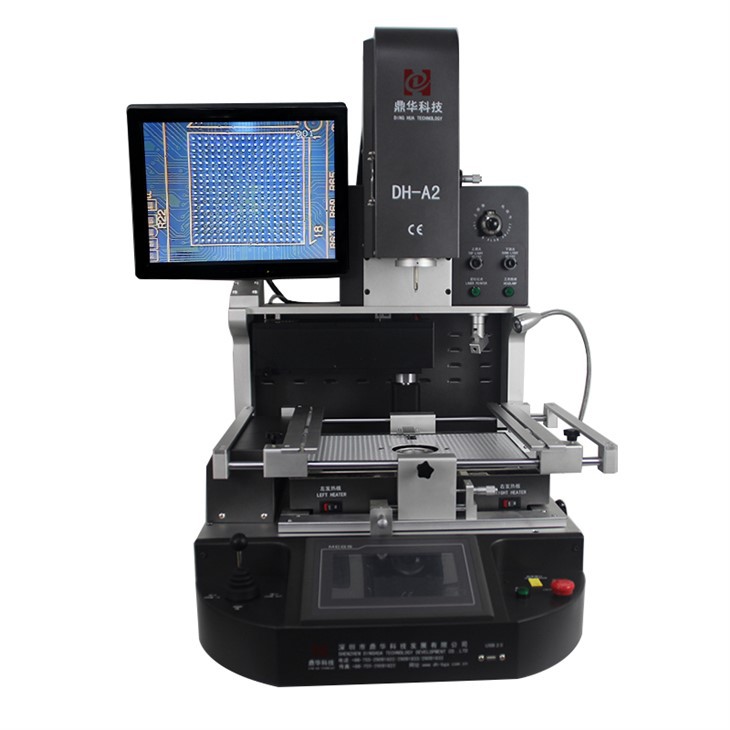

Telefonjavító PS3 BGA Rework Station
◆ Speciális funkciók
① A felső forró levegő áramlás állítható, hogy megfeleljen a forgács igényének.
② Automatikus kiforrasztás, szerelés és forrasztás.
③ Beépített infravörös lézeres pozicionálás segíti a PCB gyors pozicionálását.
④ Felső fűtőfej és rögzítőfej 2 az 1-ben kialakítás.
⑤ Rögzítőfej beépített nyomásvizsgáló eszközzel, hogy megvédje a nyomtatott áramkört az összenyomódástól.
⑥ A rögzítőfejbe beépített vákuum automatikusan felveszi a BGA chipet a kiforrasztás befejezése után.
Leírás
Telefonjavító PS3 BGA Rework Station
Jellemzők összefoglalása
☞ Széles körben használják a chipszint-javításban laptopokban, PS3, PS4, XBOX360, mobiltelefonok, számítógépek, TV,
vezérlő táblák stb.
☞ A BGA, CCGA, QFN, CSP, LGA, SMD, LED stb. átdolgozása.
☞ Automatikus kiforrasztás, szerelés és forrasztás, automatikus felvevő chip a kiforrasztás befejezésekor.
☞ HD CCD optikai igazító rendszer a BGA és az alkatrészek precíz rögzítéséhez.
☞ A BGA rögzítési pontossága 0,01 mm-en belül, a javítási siker aránya 99,9%.
☞ Lézeres pozicionálás a gyors pozicionáláshoz BGA chip és alaplap.
☞ Kiváló biztonsági funkciók, vészvédelemmel.
☞ Felhasználóbarát kezelés, többfunkciós ergonomikus rendszer.
|
Nem. |
Műszaki adatok | Leírás |
|
1 |
Teljes teljesítmény |
5300w |
|
2 |
3 független fűtőtest |
Felső meleg levegő 1200 W, alsó meleg levegő 1200 W, alsó infravörös előfűtés 2700 W |
|
3 |
Feszültség |
AC220V±10% 50/60Hz |
|
4 |
Elektromos alkatrészek |
7" érintőképernyő + nagy pontosságú intelligens hőmérséklet-szabályozó modul + léptetőmotor meghajtó + PLC + LCD kijelző + nagy felbontású optikai CCD rendszer + lézeres pozicionálás |
|
5 |
Hőmérséklet szabályozás |
K-Sensor zárt hurkú + PID automatikus hőmérséklet kompenzáció + hőmérséklet modul, hőmérséklet pontosság ±2 fokon belül. |
|
6 |
PCB pozicionálás |
V-horony + univerzális rögzítés + mozgatható PCB polc |
|
7 |
Alkalmazható PCB méret |
Max 370x410mm Min. 22x22mm |
|
8 |
Alkalmazható BGA méret |
2x2mm ~ 80x80mm |
|
9 |
Méretek |
600x700x850 mm (H*Sz*Ma) |
|
10 |
Nettó tömeg |
70 kg |
Csomagolás és szállítás
Néhány készség a játékkonzol javításához:
-
Mire kell figyelni a játékkonzoltermékek első javításánál? Ha sikerül
ha először javítja meg a játékkonzoltermékeket, ez kétségtelenül nagy bátorítást jelent majd Önnek, így
Könnyen javítható hibákat kell választania, például teljesen csendes hibákat és egyszerű áramköröket. Egyeseknek
a hibákat, a nehezen kezelhető hibák miatt átmenetileg nem érintheti meg.
2. Milyen elektromos forrasztópákát vegyek, hogy megtanuljam megjavítani a szórakoztató gépet? BGA átdolgozó állomás
szükséges felszerelés egy professzionális technikus vagy mérnök számára a javításhoz.
3. A hegesztési technikák gyakorlása. A hegesztési technika egyszerűnek tűnik, de valójában nem könnyű feladat a forrasztóanyag hegesztése
az ízületek jól. Ezt a fajta gyakorlatot lépésről lépésre kell elvégezni. Először vegyen egy vékony sodrott huzalt, vágja tíz részre, és forrassza
őket egy körbe. Ezután vegye ki az egyik többszálú vezetéket, ossza tíz részre, és hegessze körbe. Után
áthaladva a forrasztóhuzal gyakorlaton, menjen az alkatrészek és áramköri lapok forrasztásához.
4. Miért nem tapad az ónhoz a forrasztópáka hegye? Amikor a forrasztópáka halálra ég, nem tud az ónhoz tapadni. Ez azért van
a forrasztópáka hosszú ideig be van kapcsolva használat nélkül. Ekkor a forrasztás áramellátásának leválasztása után
vasaljon, egy reszelő segítségével reszelje meg a forrasztópáka hegyét, amíg az rézszínű nem lesz, majd kapcsolja be a forrasztópákát. A forrasztás után
a vas forró, tegyen rá gyantát, majd tegyen rá forrasztóanyagot, hogy a forrasztóanyag befedje a forrasztópáka teljes hegyét, és
akkor használható.
5. Milyen multimétert érdemesebb venni? A multimétert csak több tíz jüanért lehet megvásárolni, például az MF 78 multimétert, amely
21 sebességfokozattal rendelkezik, például AC áram, DC áram, AC feszültség, DC feszültség és ellenállás. Szintén négy további szempont is van
tartományok a kapacitás, az induktivitás és a tranzisztor DC paramétereihez. Vehetsz jobbat is, ami több mint 100 jüanba kerül, pl
mint az MF47 multiméter, amely 26 fokozattal rendelkezik, például egyenárammal, váltakozó feszültséggel, egyenfeszültséggel és ellenállással, valamint hét egyenáramú paraméterrel
szint, kapacitás, induktivitás és tranzisztor. További referencia tartomány.
Nem szükséges nagyon jó multimétert vásárolni a kezdő szakaszban. Egyrészt nem lesz üzemeltethető és könnyen megsérül. On
másrészt elég egy egyszerű multiméter. A legjobb, ha nem vásárol digitális multimétert.
