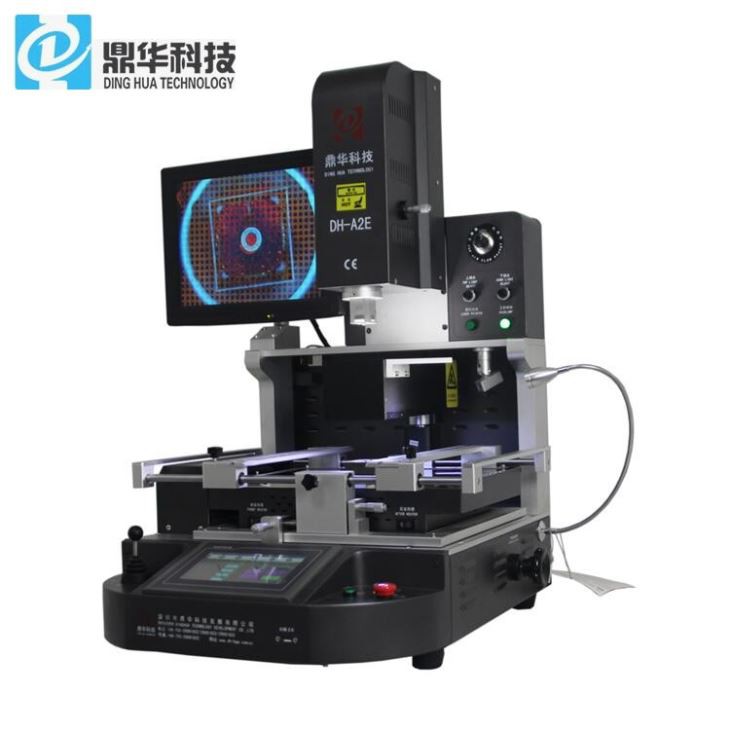

IR optikai BGA átdolgozó állomás

1. nagy IR előmelegítő területgel
2. Állítható hőlégáramlás különböző chipekhez3. Hőmérsékleti profilok mentve4. valós idejű hőmérsékletek, amelyek érintőképernyőn mutatnak .

A szálláslekérdezés elküldése

Leírás

1. Termék Bevezetés

A rugalmas átdolgozási erőművészet a kihívásokkal kapcsolatos feladatokhoz

Erőteljes forró levegő fűtés a felső emitterben: 1200 W
Erőteljes forró levegő fűtés az alsó emitterben: 1200 W
Erős infravörös előmelegítés az alsó emitterben: 2700 W
Négy hőelem csatorna a pontos hőmérsékleti méréshez
Dinamikus IR fűtési technológia nagy PCB -khez (370 × 450 mm)
Nagy pontosságú (+/- 0.025 mm) Auto Pick & Place motorizált zoom AF kamerával
Intuitív működés 7 "érintőképernyőn 800 × 480 felbontással
Beépített USB 2.0 port
Motoros zoom visszaverődés folyamatkamera a folyamatfigyeléshez
Fejlett automatikus chip -etetési rendszer

2. Termék specifikációk

Méretek (w x d x h) mm -ben	660 × 620 × 850
Súly kg -ban	70
Antisztatikus tervezés (igen/n)	Y
Power besorolás W -ben	5300
Névleges feszültség V AC -ban	220
Felső fűtés	Forró levegő 1200W
Alacsonyabb fűtés	Forró levegő 1200W
Előmelegítő terület	Infravörös 2700W, méret 250 x330 mm
PCB mérete mm -ben	20 x 20-370 x 410 (+x)
Alkatrész mérete mm -ben	1 x 1–80 x 80
Művelet	7- inch beépített érintőképernyő . 800*480 felbontás
Teszt szimbólum	CE

3. Termékalkalmazások

A Dinghua DH-A2E egy fejlett hotir-átdolgozó állomás, amelyet az összes típusú SMD alkatrész összeszerelésére és átdolgozására terveztek .

Ez a rendszer a legkeresettebb a professzionális mobil eszközök átdolgozásához nagy sűrűségű környezetben . A magas szintű folyamatmodularitás lehetővé teszi az összes átdolgozási lépés befejezését egyetlen rendszeren belül . A DH-A2E ideális a K + F-ben történő felhasználáshoz, a folyamatfejlesztésben, a prototipizálás és a termelési beállítások . felhasználásához.

Támogatja az alkalmazásokat, amelyek a 01005 komponensektől a nagy BGA-kig terjednek a kis- és közepes méretű PCB-ken, biztosítva a nagymértékben reprodukálható forrasztási eredményeket .

Kiemelés

Ipari vezető termálkezelés
Nagy hatékonyságú tábla melegítő
Zárt hurkú erővezérlés
Automatizált felső fűtés -kalibrálás

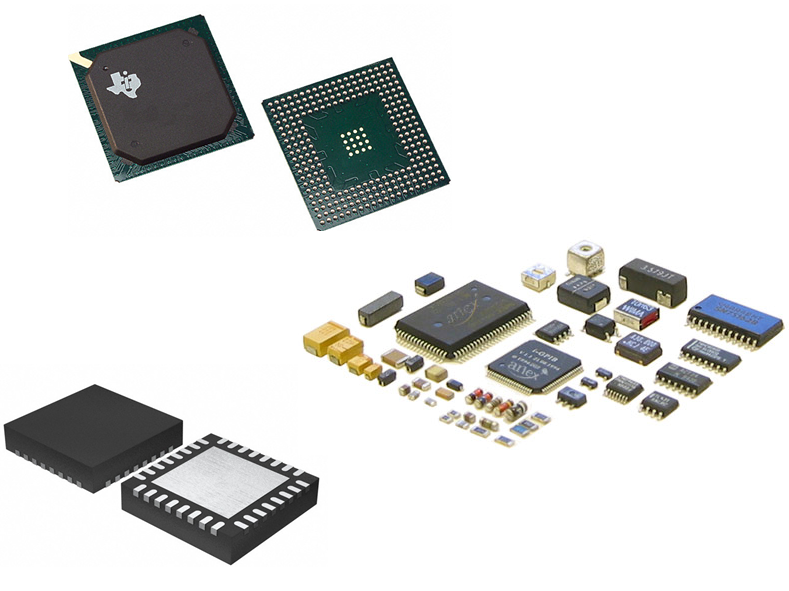

Application photo.png

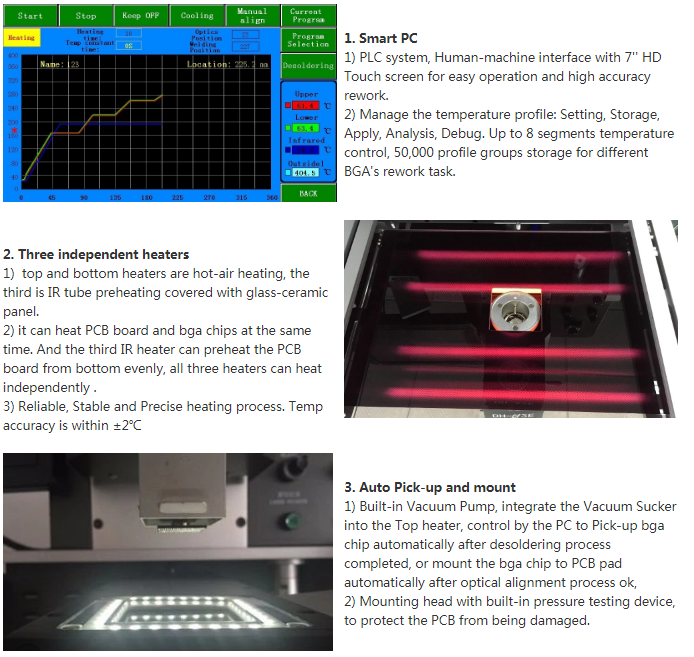

4. Termék részletei

product-1-1

5. Termékminősítések

product-1-1

6. Szolgáltatásaink

A Dinghua elismert globális vezetője a fejlett elektronikus rendszerek összeszerelésére és javítására szolgáló megoldások fejlesztésében .

Ma a Dinghua továbbra is innovatív termékeket, megoldásokat és képzést kínál a nyomtatott áramköri szerelvények átdolgozására és javítására .

Egyedülálló képességeink és előretekintő elképzelésünk univerzális megoldásokat nyújtott mind a lyukú, mind a felszíni szerelő összeszereléshez, és átdolgozta a kihívásokat a csúcsminőségű elektronikában .

Erős elkötelezettségünk és bevált eredményeink eredményeként átfogó összeszerelési és javítási megoldásokat eredményeztek, amelyek megfelelnek az Ön igényeinek kielégítésére, akár az ISO 9000 szabványoknak, az ipari előírásoknak, a katonai követelményeknek vagy a saját belső iránymutatásoknak a . számára is, a Dinghua készen áll arra, hogy új benchmarkot állítson be az Ön számára .}}}}}}}}}}}}}}}}}

Dinghua - Több mint 10 éves ipari vezetés, rendszerek és megoldások szállítása forrasztáshoz, átdolgozáshoz és elektronikus javításhoz .

7. GYIK

Az elektronikus eszközök és eszközök minden nap egyre kisebbek és vékonyabbak, az elektronikai ipar folyamatos technológiai fejlődésének köszönhetően . A világ legnépszerűbb elektronikai társaságai versenyeznek a legkompakt és leghatékonyabb eszközök előállításában .

Két kulcsfontosságú technológia, amely ezt a tendenciát vezeti, azSMD -k (felszíni szerelt eszközök)ésBGAS (gömbrácsos tömbök)-kompact elektronikus alkatrészek, amelyek segítenek csökkenteni az eszközök méretét .

A BGA megértése: Mi az a gömbrács tömb és miért használja?

BGA, vagyGolyórács tömb, egy olyan típusú csomagolás, amelyet a felületre szerelt technológiában (SMT) használnak, ahol az elektronikus alkatrészeket közvetlenül a nyomtatott áramköri táblák (PCB-k) felületére szerelik fel . A hagyományos ólomokkal vagy csapokkal rendelkező alkatrészekkel ellentétben a BGA csomag egy rácsban elrendezett fémötvözet-golyókat használ. .}}}}

Ezek a forrasztógolyók általában ón/ólomból (SN/PB 63/37) vagy ón/ólom/ezüst (SN/PB/AG) ötvözetekből készülnek .

A BGA előnyei az SMD -kkel szemben:

A modern PCB -k sűrűn vannak csomagolva a . elektronikus alkatrészekkel, amint az alkatrészek száma növekszik, a . áramköri kártya méretét is használják a PCB méretének minimalizálása érdekében, az SMD és a BGA komponensek, mert kompakt és kevesebb helyet igényelnek .}

Míg mindkét technológia segít csökkenteni a deszkás méretét,A BGA komponensek számos különálló előnyt kínálnak-Amíg helyesen forrasztják őket, hogy megbízható kapcsolatot biztosítsanak .
