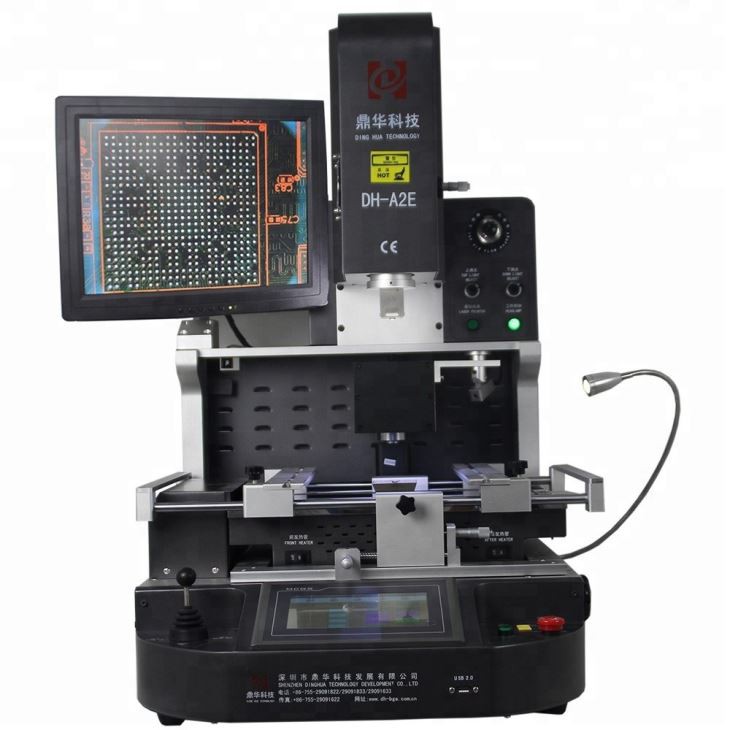

Mobiltelefon -javítás BGA forrasztóasztal -berendezések

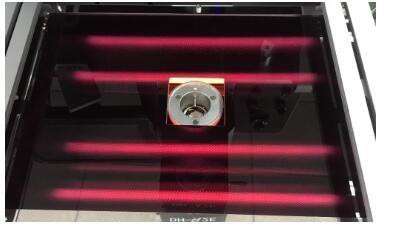

1. infravörös fűtési rendszer 2. Három független fűtőberendezés 3. felső fűtés és fúvóka 2 -ben az 1 -es tervben 4. Forró levegő fúvóka
Leírás

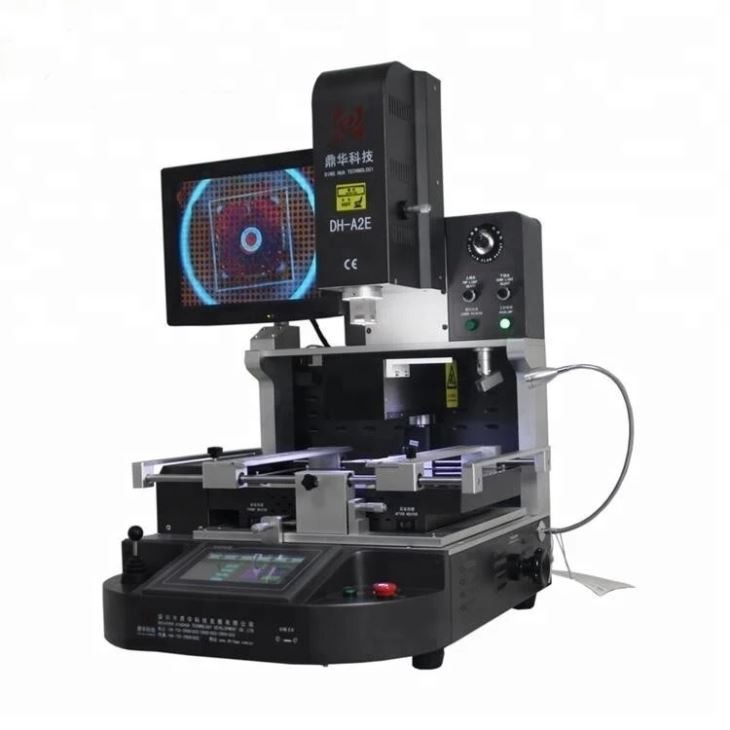

Mobiltelefon -javítás BGA forrasztóasztal -berendezések
Demo művelet:
A mobiltelefon-javítás BGA forrasztási asztali berendezések "a BGA (golyó rács tömb) forrasztására és átdolgozására használt speciális szerszámokra és munkaállomásokra utalnak a mobiltelefon-javításokban . A BGA egy olyan felületi csomagolás típusú csomagolás, amelyet integrált áramkörökhöz (ICS) használnak, általában mobiltelefonokban található .}}}}}}}}}}}}}}
BGA golyó és ón leeresztése
Műszaki adatok:
| 1 | Teljes teljesítmény | 5200w |
| 2 | 3 független melegítő | Top Hot Air 1200W, alacsonyabb forró levegő 1200W, alsó infravörös előmelegítés 2700W |
| 3 | Feszültség | AC220V ± 10% 50/60Hz |
| 4 | Elektromos alkatrészek | 7 '' érintőképernyő + nagy pontosságú intelligens hőmérsékleti vezérlőmodul + léptetőmotor -meghajtó + PLC + LCD kijelző + nagy felbontású optikai CCD rendszer + lézer pozicionálás |
| 5 | Hőmérsékleti szabályozás | K-érzékelő zárt hurkú + PID automatikus hőmérsékleti kompenzáció + hőmérsékleti modul, hőmérsékleti pontosság ± 2 fokon belül . |
| 6 | NYÁK -pozicionálás | V-groove + univerzális lámpatest + mozgatható PCB polc |
| 7 | Alkalmazható PCB méret | Max 370x410 mm min 22x22 mm |
| 8 | Alkalmazható BGA méret | 2x2 mm ~ 80x80 mm |
| 9 | Méretek | 600x700x850 mm (l*w*h) |
| 10 | Háló súlya | 70 kg |
Alkalmazások:
Jellegzetes:
Mobiltelefon -javítás BGA forrasztóasztal -berendezésekúgy tervezték, hogy különféle méretű BGA, QFP és más alkatrészekkel dolgozzon .. Ez egy fejlett optikai rendszert tartalmaz, melynek neve: „Split Vision”
Csomagolási lista:
Anyagok: Erős fa tok+fa bárok+bizonyítékos gyöngy pamut fóliával
- 1PC mobiltelefon -javítás BGA forrasztóasztal -berendezés
- 1db kefe toll
- 1 pc használati útmutató
- 1dc CD -videó
- 3dbs felső fúvókák
- 2db alsó fúvókák
- 6db univerzális szerelvények
- 6db -es rögzített csavarok
- 4db tartócsavar
- Balker mérete: Átmérők 2,4,8,10,11 mm -ben
- Belső hatszögű csavarkulcs: m2/3/4
- Dimenzió: 81*76*85cm
- Bruttó súly: 115 kg
Specifikáció:
|
Teljes teljesítmény |
5200W |
|
Fűtőberendezés |
1200W |
|
Alsó fűtés |
2. 1200W, 3. IR fűtés 2700W |
|
Feszültség |
AC220V/110V ± 10 ％ 50Hz |
|
Etetési rendszer |
Automatikus etetési rendszer a chiphez |
|
Üzemi üzemmód |
Két mód: Kézi és automatikus, ingyenes választás! HD érintőképernyő, intelligens ember-gép, digitális rendszer beállítása . |
|
Hőmérsékleti profiltárolás |
50, 000 csoportok (nem korlátozott számú csoport) |
|

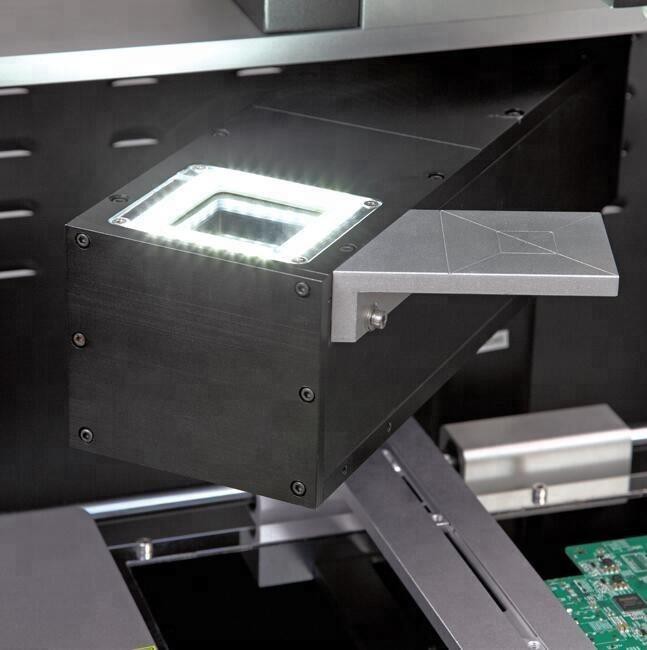

Optikai CCD kamera lencse |
Automatikus nyújtás és hajtogatás a BGA Chip kiválasztásához és elhelyezéséhez |
|
Kamera nagyítás |
1,8 millió pixel |
|
Workbench finomhangolás: |
± 15 mm előre/hátra, ± 15 mm jobb/bal |
|
Elhelyezés pontossága: |
± 0,015 mm |
|
BGA pozicionálás |
Lézeres pozicionálás, a PCB és a BGA gyors és pontos helyzete |
|
NYÁK -helyzet |
Intelligens pozicionálás, a PCB x, y irányban beállítható "5 ponttámasz" + V-Groov PCB konzol + univerzális lámpatestek . |
|
Világítás |
Tajvan vezette munkavilágot, bármilyen szög állítható |
|
Hőmérsékleti szabályozás |
K érzékelő, bezárási hurok, PLC vezérlés |
|
Hőmérsékleti pontosság |
± 2 fok |
|
PCB méret |
Max 450 × 400 mm perc 22 × 22 mm |
|
BGA chip |
1x 1 - 80 x80 mm |
|
Minimális forgács távolság |
0,015 mm |
|
Külső hőmérsékleti érzékelő |
1 százalék |
|
Méretek |
L740 × W630 × H710 mm |
|
Háló súlya |
70 kg |
