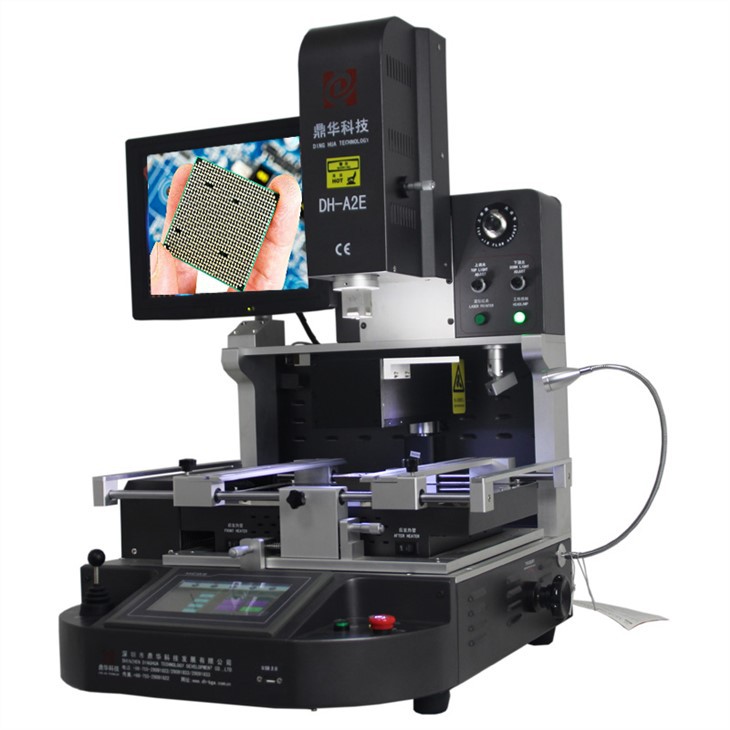

DH-A2E automatikus BGA átdolgozó állomás



DH-A2E automatikus BGA átdolgozó állomás





1.A Hot Air BGA Machine Rework Station termékjellemzői



•A chip szintű javítások sikeressége magas. A kiforrasztás, szerelés és forrasztás automatikus.

• Kényelmes beállítás.

• Edzett kerámia üveg védi az alaplapot a deformációtól.

• Három független hőmérsékletfűtés + PID önbeállítás, a hőmérséklet pontossága ±1 fokon lesz

• Beépített vákuumszivattyú, BGA chipek felszedése és elhelyezése.

2. A forró levegő specifikációjaDH-A2E automatikus BGA átdolgozó állomás



3. Az infravörös DH-A2E automatikus BGA átdolgozó állomás részletei







4. Miért válassza a lézeres pozicionáló DH-A2E automatikus BGA átdolgozó állomásunkat?



5. Optikai igazítási tanúsítvány DH-A2E automatikus BGA átdolgozó állomás



6. Csomagolási listaCCD kamera DH-A2E automatikus BGA átdolgozó állomás



7. CCD objektív DH-A2E automatikus BGA átdolgozó állomás szállítása

A gépet DHL/TNT/UPS/FEDEX-en keresztül szállítjuk, ami gyors és biztonságos. Ha más szállítási feltételeket szeretne,

nyugodtan mondd el nekünk.



8. Fizetési feltételek.

Banki átutalás, Western Union, Hitelkártya.

A fizetés kézhezvétele után elküldjük a gépet 5-10 vállalkozásnak.



9. Használati útmutató a DH-A2E automatikus BGA átdolgozó állomáshoz



10. Forduljon hozzánk azonnali válaszért és a legjobb árért.

Email: John@dh-kc.com

MOB/WhatsApp/Wechat: +86 15768114827

Kattintson a linkre a WhatsApp hozzáadásához:

https://api.whatsapp.com/send?phone=8615768114827



10.Kapcsolódó ismeretek

Az SMT komponens stencilnyílásának mérete és alakja összhangban van a betéttel, és 1:1 arányban nyílik.

Speciális esetekben egyes speciális SMT-alkatrészek speciális rendelkezésekkel rendelkeznek a sablonnyílás méretére és alakjára vonatkozóan.

2 Speciális SMT komponens stencilnyílás 2.1 CHIP komponens: 0603 vagy több CHIP komponens, a hatékony

megakadályozza az óngyöngyök képződését. 2.2 SOT89 alkatrészek: A párnák és az alkatrészek közötti kis távolság miatt,

könnyű előállítani a forrasztási minőségi problémákat, például forrasztógolyókat. 2.3 SOT252 komponens: Mivel a SOT252 nagy betéttel rendelkezik,

könnyű bádoggyöngyöket előállítani, és az újrafolyó forrasztási feszültség nagy elmozdulást okoz. 2.4IC: A. Szabványos betétkialakítás esetén

egy=0,65 mm-es PITCH-val rendelkező IC nyílásszélessége a pad szélességének 90%-a, hossza pedig állandó. B. A szabványos betét kialakításához

PITCH "= 005mm IC, a kis PITCH miatt könnyen áthidalható, a stencil nyitási mód azonos hosszirányú, a nyitás

szélessége {{0}},5 PITCH, a nyílás szélessége 0,25 mm. 2.5 Egyéb esetek: Ha egy párna túl nagy, általában az egyik oldala nagyobb, mint 4 mm, és

a másik oldal legalább 2,5 mm, hogy megakadályozzuk a bádoggyöngyök képződését és a feszültség okozta elmozdulást, a háló

A nyitás javasolt a rácsvonal-szegmentáció elfogadásához. A rács szélessége 0,5 mm, a rács mérete 2 mm, amely egyenlően osztható

a párna mérete szerint. Nyomdai stencil nyílás alak- és méretkövetelményei: Az egyszerű PCB összeszereléshez a ragasztótechnológiát részesítjük előnyben. Kiadagolás

előnyös. A CHIP, MELF, SOT komponenseket a sablonon keresztül nyomtatják, és az IC-t használják a sablonozás elkerülésére. Itt csak a CHIP, MELF,

A nyílásmérethez és a nyílás alakjához SOT nyomdai sablonok ajánlottak. 1. Két átlós pozicionáló furatot kell nyitni a

a stencil átlójában, és a FIDUCIAL MARK pont nyílást kell kiválasztani. 2. A nyílások hosszú csíkok. Ellenőrzési módszer

1) Szemrevételezéssel ellenőrizze a nyílást és központosítsa a kifeszített hálót. 2) Ellenőrizze a stencilnyílás helyességét a PCB entitáson keresztül.

3) Ellenőrizze a sablonnyílás hosszát és szélességét, valamint a furat falának és az acéllemez felületének simaságát egy

beosztású nagy teljesítményű mikroszkóp. 4) Az acéllemez vastagságát a forrasztópaszta nyomtatás utáni vastagságának kimutatásával ellenőrizzük,

vagyis az eredmény igazolva van. Következtetés A sablontervezési technológia próbaidőt és ellenőrzést igényel, és a nyomtatási minőség megfelelő

ellenőrzött. Az SMT hegesztési minőségi hiba PPM értéke körülbelül 1300 ppm-ről körülbelül 130 ppm-re csökken. Fejlődésének köszönhetően a

A korszerű elektronikai alkatrészek csomagolási iránya, az acélháló kialakításával szemben is magasabb követelményeket támasztanak. Ez egy olyan téma, amit mi

összpontosítani kell a jövőben.
