3 fűtési zóna érintőképernyős Bga forrasztóállomás

3 fűtési zónás érintőképernyős bga forrasztóállomás

Ez egy csúcskategóriás kézi gép, tartalmaz egy BGA átdolgozó állomást, egy forrasztópákakészletet, egy kamerát és egy monitor képernyőt,

és nagyon népszerű Xbox, Macbook és PS3/4 stb. javítása Dél-Amerikában, Közel-Kelet és Délkelet Ázsiában stb.

3 fűtőzónás érintőképernyős BGA forrasztóállomás termékparamétere

A termék jellemzői és alkalmazása3 fűtési zóna érintőképernyős BGA forrasztóállomás

· Lézeres pozicionálás, gyors és pontos pozicionálás a bga és a pcb.

· Külső digitális forrasztópáka, segít kényelmesen tisztítani a bga-t és az alaplapot.

· Vákuumcsővel kényelmesen vegye fel a bga chipet.

· USB 2.{1}} interfésszel, számítógéphez csatlakoztatható, szoftverrel vezérelhető.

· A valós idejű beállítások és az aktuális hőmérséklet-profil kijelzése használható a paraméterek elemzésére és javítására.

· A külső hőmérséklet-érzékelő lehetővé teszi a hőmérséklet figyelését és a valós idejű hőmérsékleti profil pontos elemzését.

· HD érintőképernyő és indítási jelszó a védelemhez és módosításhoz, PLC vezérlés, PID paraméterek önbeállítás,

precíz hőmérsékleti modul.

· Használjon három fűtési zónát, a felső fűtés és az alacsony fűtés meleg levegő, az alsó fűtés infravörös előmelegítési zóna.

· K típusú zárt hurkú szabályozás, a hőmérséklet pontossága ±2 fokon lesz

· Nagy teljesítményű keresztáramú hűtőventilátor, megakadályozza a nyomtatott áramköri lap deformálódását.

· Hangos figyelmeztető rendszer: a fűtés befejezése előtt 5 másodperccel -10s hangos emlékeztető van, hogy a kezelő felkészítse

· Biztonsági intézkedés: túlmelegedés elleni védelem és vészleállító funkció

Alkalmazás:
1. Ez az átdolgozó állomás alkalmas mobiltelefon-alaplapra, set-top box áramkörre, útválasztó áramköri lapjára, XBOX 360-ra,

digitális termékek és így tovább
2. Három független fűtési hőmérsékleti zóna, felső fűtés 800 W, IR előmelegítési terület 2700 W, alsó fűtés 1200 W
3. A maximális hőmérséklet: 400 fok
4. A gépbe telepített ipari számítógép hőmérséklet-szabályozáshoz, hőmérsékleti görbéhez, automatikus forgácshegesztéshez,

előmelegítés, hűtés, nagy pontosságú intelligens hőmérséklet-szabályozó, hogy a hőmérséklet-szabályozás nagyon pontos legyen
5. Mozgatható fűtőfej, kényelmes kezelés
6. Nagy teljesítményű keresztáramú ventilátor hűtő áramköri lap
7. Beépített vákuumszívó toll a BGA chip felszedéséhez
8. Infravörös fűtőlap egyedileg szabályozható fűtésű
9. Univerzális nyomtatott áramköri laptartó, hegesztési területhez nincs szükség keretre
10. Az alsó előmelegítő a PCB kártya előmelegítésére szolgál, biztosítsa, hogy a PCB lemez ne deformálódjon, és támogassa a maximális méretet

420*400mm PCB

11. Alkalmas mindenféle BGA javításhoz (CCGA, BGA, QFN, CSP, LGA, Micro SMD, MLF...)
Ólom és ólommentes

3 fűtőzónás érintőképernyős BGA forrasztóállomás termékleírásai

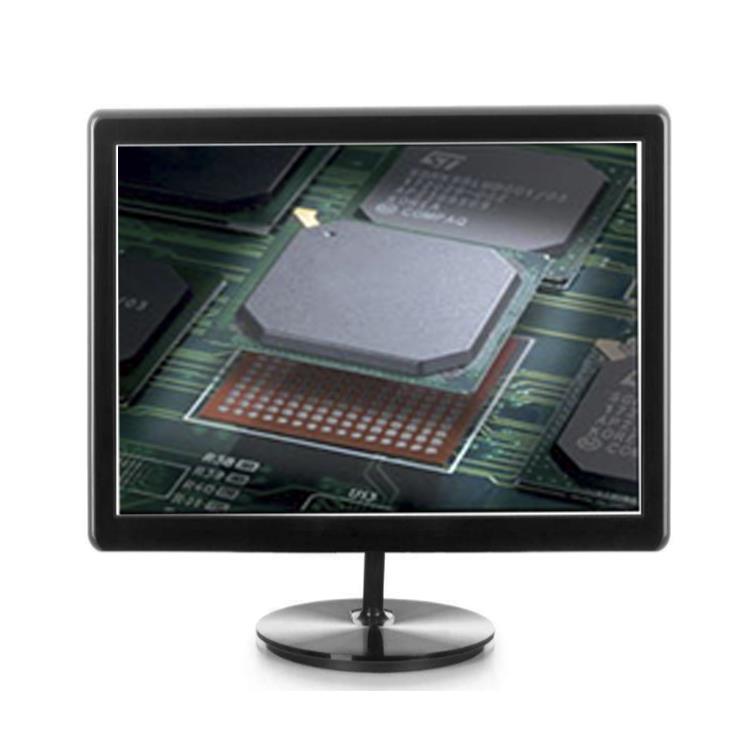

Monitor képernyő (kijelző képernyő), 1080P, 15 hüvelyk, forrasztáskor megfigyelhetjük az olvadás folyamatát.

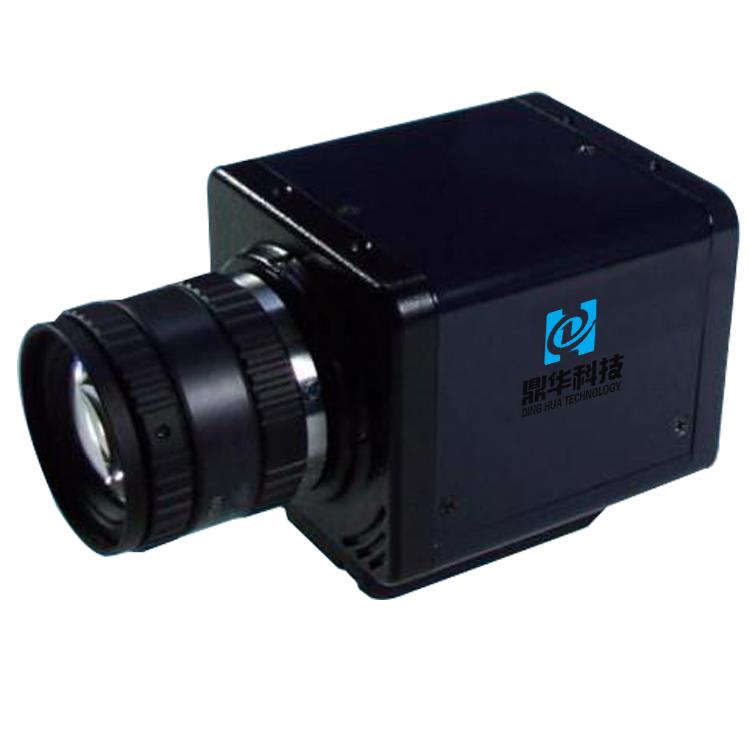

Kamera, 2 millió pixeles, monitor képernyővel használható BGA forrasztógolyós forrasztás megfigyeléséhez.

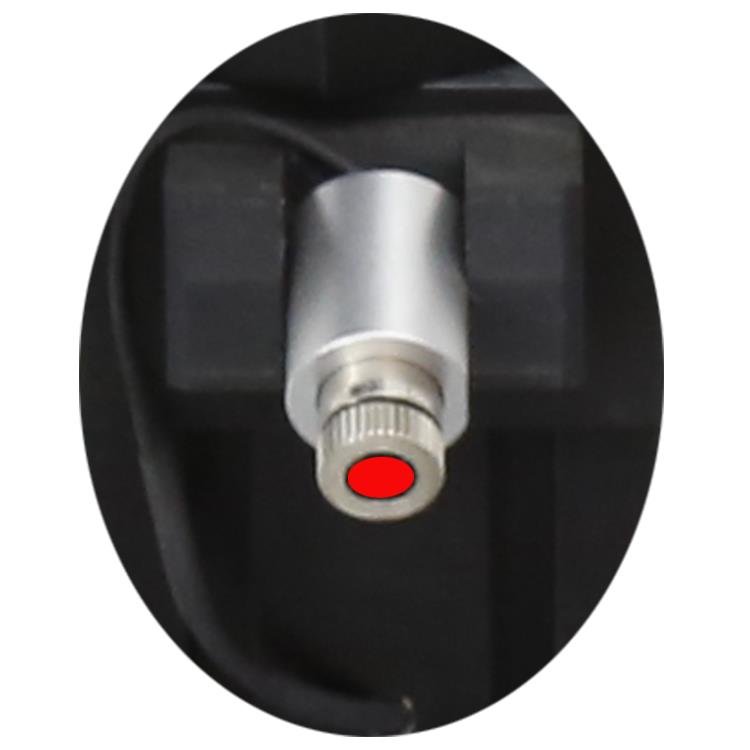

Lézeres pozicionálás a PCB-hez és a chiphez, hogy gyorsan a megfelelő helyre kerüljön.

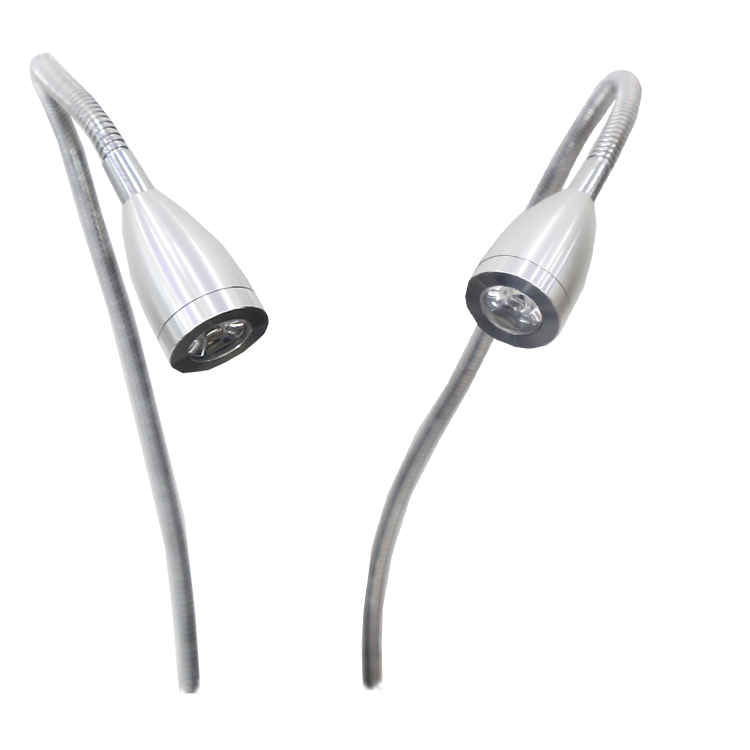

Dupla árnyék nélküli lámpák, 5W, függetlenül attól, hogy hol áll a mérnök, nincs árnyék a PCB-n, ami hasznos lenne

a forrasztási folyamat megfigyelésére.

Keresztáramú hűtőventilátor, tápellátás: 24V, fordulatszám: Max. 2500±10%rpm, a gép leállásakor vagy a vészhelyzeti gomb megnyomásakor,

automatikusan elkezd működni.

A 3 fűtési zónás érintőképernyős bga forrasztóállomás kiszállítása, szállítása

1. 1-3 nap kevesebb, mint 5 készlet, 5-10 készlet 3-5 napig, több mint 10 készlet, a valós mennyiségtől függ.

2. Ingyenes képzés, telepítés és üzemeltetés

3. A forgalmazók számára több garanciaidő.

A gyárunkról

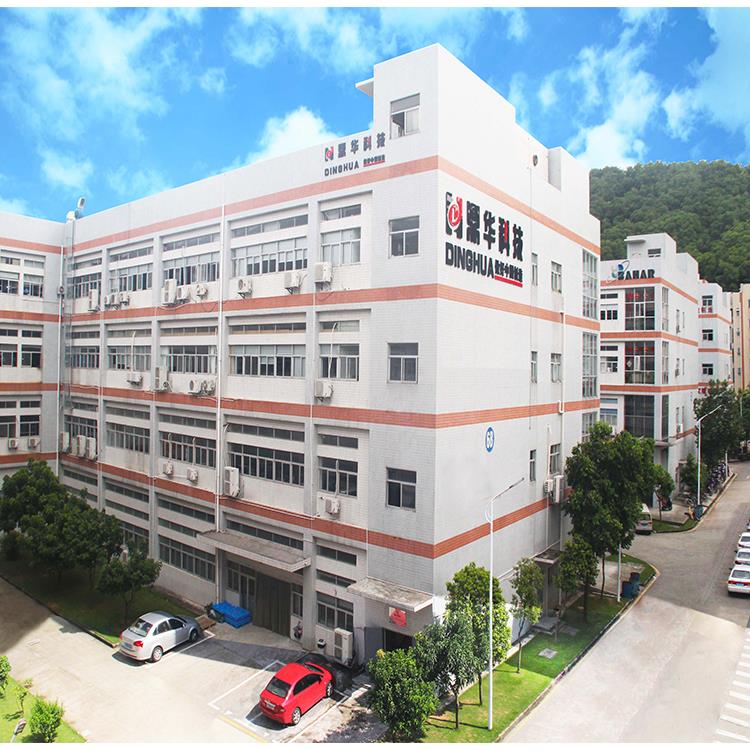

gyárunk kívül

A mi irodánk

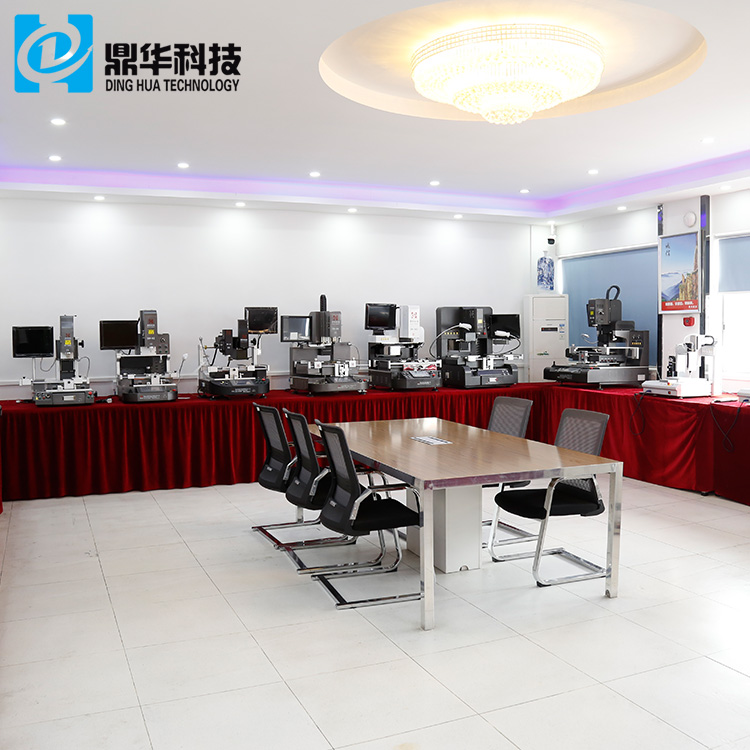

Kiállítótermünk

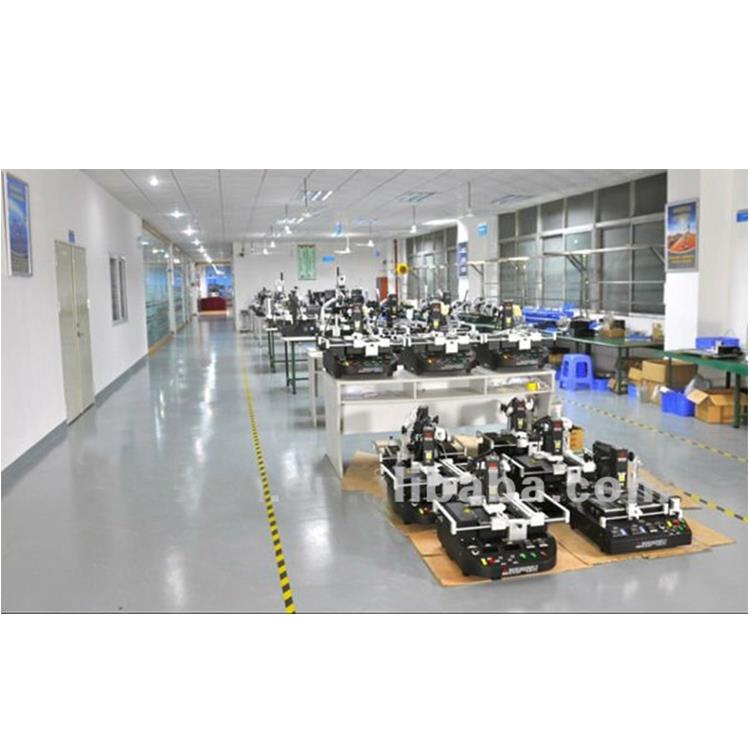

Műhely a BGA átdolgozó állomások gyártásához

GYIK a 3 fűtési zónás érintőképernyős bga forrasztóállomásról

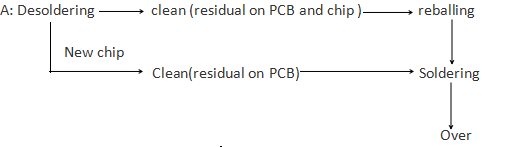

1. K: Hány lépést kell tennem a chip javításához?

2. K: Használhatom tapasztalat nélkül?

V: Természetesen van egy oktatási CD géppel, amit küldünk Önnek, a miénket is

A professzionális értékesítés utáni szervizcsapat a legjobb támogatást nyújtja.

3. K: Mi az előnye a termékei számára?

V: Saját CNC műhelyünk van, amely képes minden alkatrészt gyártani ezekhez a BGA átdolgozó állomásokhoz, a minőség

a termékeket az ellenőrünk kezdetben ellenőrizheti, így eredeti gyárak vagyunk versenyképes áron.

4. K: Elromlik a gép kiszállításkor?

V: Nem, a szállítás előtt legalább 24 órával rezgésvizsgálatot végzünk, majd újra ellenőrizzük a gépet

rendben van.

Akapcsolódó javítási tippek

Emelt vezetékek javítása, epoxi tömítési módszer

ELJÁRÁS

1. Tisztítsa meg a területet.

2. Távolítson el minden olyan akadályt, amely megakadályozza, hogy az emelt áramkör érintkezzen az alaplap felületével.

VIGYÁZAT

Legyen óvatos a tisztítás és az összes akadály eltávolítása közben, nehogy megnyúljon vagy megsérüljön a felemelt vezeték.

3. Keverje össze az epoxit.

4. Óvatosan vigyen fel kis mennyiségű epoxit az emelt kör teljes hosszában. A Precision Knife hegye lehet

epoxi felhordására használják. (Lásd 1. ábra).

5. Nyomja le a megemelt áramkört az epoxiba, és érintkezzen az alaplap anyagával.

6. Vigyen fel további epoxigyantát az emelt kör felületére és szükség szerint minden oldalára.

7. Erősítse ki az epoxigyantát a 2.7. eljárás szerint. Epoxi keverés és kezelés. Egyes alkatrészek érzékenyek lehetnek a magas hőmérsékletre.

8. Szükség szerint vigyen fel felületbevonatot, hogy megfeleljen az előző bevonatnak.
