SMD BGA infravörös forrasztóállomás

SMD BGA infravörös forrasztóállomás

1.A SMD BGA infravörös forrasztóállomás alkalmazása

Alkalmas a különböző PCB -hez.

A számítógép, az okostelefon, a laptop, a MacBook Logic Board, a Digital Camera, a Légkondicionáló, a TV és más elektronikus berendezések alaplapja az orvosi iparból, a kommunikációs iparból, az autóiparból stb.

Különböző típusú chipekhez alkalmas: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED chip.

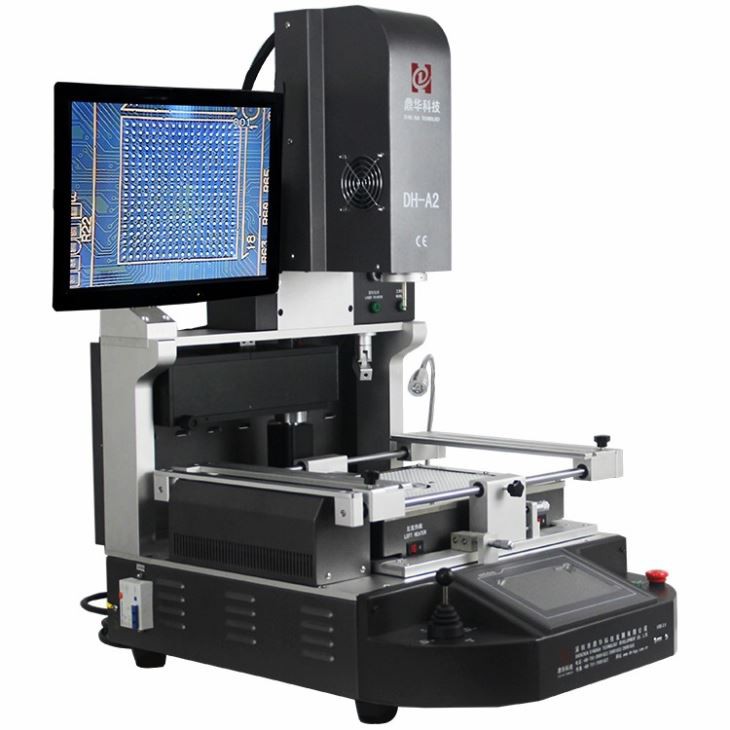

2. A DH-A2 SMD BGA infravörös forrasztóállomás termékjellemzői

• Az automatikus leereszkedés, rögzítés és forrasztás.

• Jellemző a nagy térfogatra (25 0 l/ perc), alacsony nyomás (0,22 kg/ cm2), alacsony hőmérséklet (220 fok).

• A csendes és alacsony nyomású légfúvó felhasználása lehetővé teszi a csendes ventilátor szabályozását, a légáramot a maximális 250 l/perc-re lehet szabályozni.

• A Hot Air több lyukú kerek központi támogatása különösen hasznos a PCB központjában található nagy méretű PCB és BGA számára. Kerülje a hideg forrasztást és az IC-drop helyzetét.

• Az alsó forró levegő fűtés hőmérsékleti profilja akár 300 fokot is elérhet, kritikus a nagy méretű alaplaphoz. Eközben a felső fűtőberendezést szinkronizált vagy független munkaként lehet beállítani

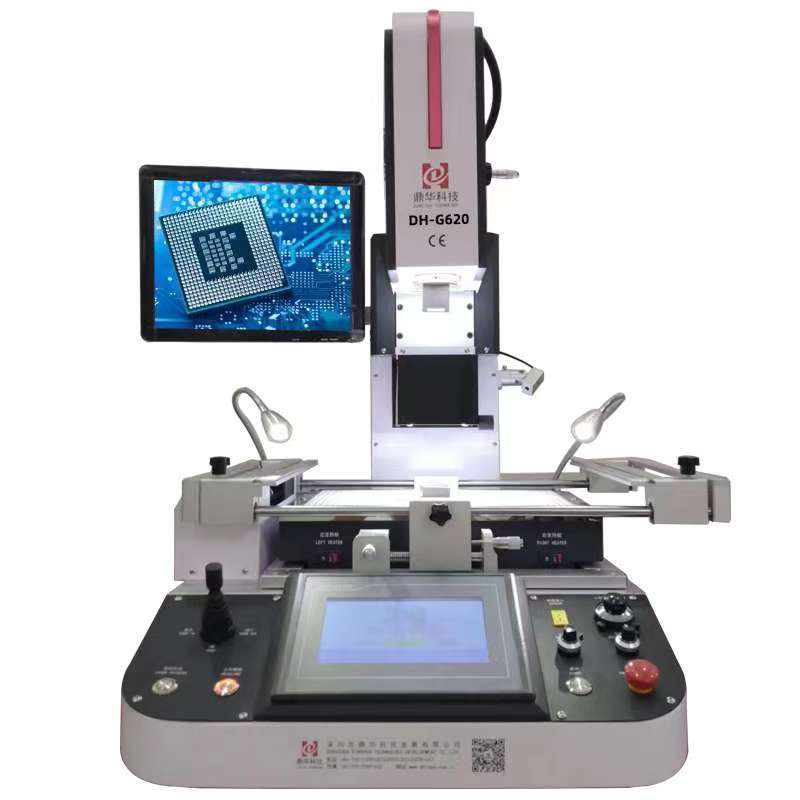

A DH-G620 teljesen megegyezik a DH-A2-vel, automatikusan leereszkedés, felvétel, visszahelyezés és forrasztás egy chiphez, optikai rögzítéssel a rögzítéshez, függetlenül attól, hogy van-e tapasztalata vagy sem, egy órán belül elsajátíthatja.

3. A DH-A2 SMD BGA infravörös forrasztóállomás specifikációja

4. A DH-A2 SMD BGA infravörös forrasztóállomás elrendezése

5. Miért válassza ki a DH-A2 SMD BGA infravörös forrasztóállomást?

6. A DH-A2 SMD BGA infravörös forrasztóállomás igazolása

7. A DH-A2 SMD BGA infravörös forrasztóállomás csomagolása és szállítás

(

A chipek széles körű használatával egyre nagyobb figyelmet fordítottunk a chip -átdolgozás problémájára is. Jelenleg a piacon két fő típusú BGA chips használható. Az egyik ólom, a másik ólommentes, ólommentes és ólommentes BGA forrasztási folyamat hőmérsékleti beállításai eltérőek, tehát mennyire megfelelő az ólommentes BGA forrasztási folyamat hőmérsékletének beállítása? A következő Dinghua technológia Xiaobian részletes bevezetést fog adni.

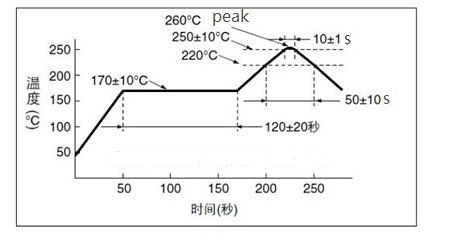

Normál körülmények között az ólommentes BGA chipek hőmérsékleti követelményei nagyon szigorúak a forrasztás során. Az a hőmérséklet, amelyen az ólommentes BGA chipek olvadási pontja körülbelül 35 fok magasabb, mint az ólommentes BGA chipek olvadási pontja. Az ólom BGA chipsnek meg kell értenie annak jellemzőit a forrasztás előtt. Általánosságban elmondható, hogy az ólommentes visszaverődő forrasztás olvadási pontja az ólommentes forrasztópasztától függ. Itt két értéket adunk referenciaként. Az ón-ezüst-réz ötvözet olvadási pontja körülbelül 217 fok, és az ón-rézötvözet forrasztópaszta olvadási pontja körülbelül 227 fok. E két hőmérséklet alatt a forrasztóparkot nem lehet megolvasztani a nem megfelelő fűtés miatt. A BGA átdolgozó állomás vásárlásakor figyelnie kell a gyártó konzultációjára az ólommentes BGA chip fűtési hőmérsékletéről. Hogy az eszköz képes -e megfelelni a hőmérsékletnek. Ha nem, akkor mérlegelnie kell, hogy vásárol -e. Általában az ólommentes kemencében a hőmérsékletnek körülbelül 10 foknak kell lennie. Az alábbiakban egy részletes bevezetés:

Az ólommentes BGA chip forrasztás üzemeltetése során általában a teljes fémlemezt használjuk a kemence üregének elkészítéséhez, amely hatékonyan biztosítja, hogy a kemence ürege ne fonódjon magas hőmérsékleten. Számos rossz gyártó azonban kis darab fémlemez -darabot használ a kemence üregébe történő összeszereléshez, hogy versenyezzen az árért. Ez a fajta berendezés általában láthatatlan, ha nem figyel rá, de a lánc károsodása akkor fordul elő, ha magas hőmérsékleten van.

Az ólommentes BGA-chip elengedhetetlen a pálya párhuzamosságának teszteléséhez a magas hőmérsékleten és az alacsony hőmérsékleten történő forrasztás előtt, mivel ez közvetlenül befolyásolja a BGA chip forrasztási sikerességi sebességét. Ha a megvásárolt BGA átdolgozó berendezések anyagai és kialakítása miatt a pálya könnyen deformálódhat magas hőmérsékleten, akkor a kártya-zavarást vagy a cseppet okozhatja. A hagyományos SN63PB37 ólom forrasztó egy eutektikus ötvözet, és olvadáspontja és fagyasztási pontja azonos, mindkettő 183 fokos C. A SNAGCU ólommentes forrasztási ízületei nem eutektikus ötvözetek, és olvadási pontjaik 217-től tartoznak. C fok - 221 C fok, a 217 C fok alatti hőmérséklet szilárd, és a 221 C fok feletti hőmérséklet folyékony. Ha a hőmérséklet 217 C és 221 C között van, az ötvözet instabil állapotot mutatott
