Infravörös Bga átdolgozó állomás ára Indiában
Az IR6500 BGA átdolgozó állomás, más néven DH-A01R, amely a legolcsóbb és praktikus modell, felső infravörös fűtési zónával, infravörös előmelegítő zónával rendelkezik a nagy alaplap fűtéséhez, mobiltelefonhoz, számítógéphez és egyéb elektronikához.
Leírás

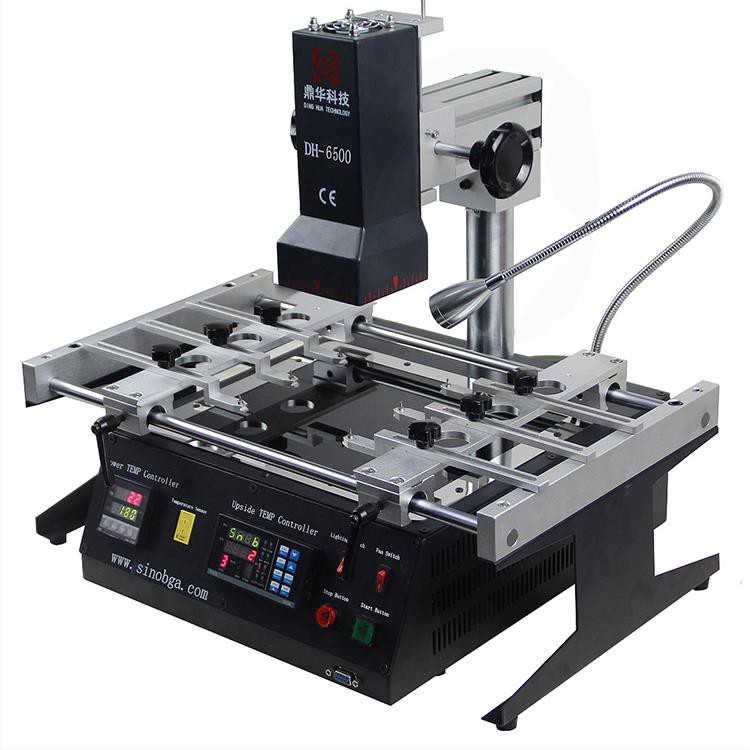

DH-6500 INFRAVÖRÖS BGA átdolgozó állomás
Az infravörös BGA Rework Station egy speciális eszköz, amelyet az elektronikai iparban használnak a Ball Grid Array (BGA) komponenseinek javítására vagy átdolgozására nyomtatott áramköri lapokon (PCB-k). A BGA-k egy olyan felületre szerelhető csomagolás, amelyet integrált áramkörökhöz használnak, ahol a csatlakozások az alkatrész alsó oldalán található forrasztógolyókon keresztül jönnek létre.
A DH-6500 egy univerzális infravörös javító komplexum digitális hőmérséklet-szabályozókkal és kerámiafűtéssel Xbox-hoz,
PS3 BGA chipek, laptopok,db stb.javítva.

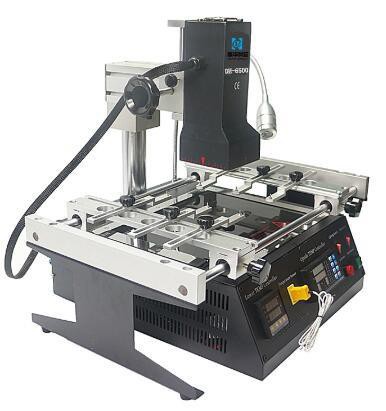

A DH-6500 eltérő bal, jobb és hátsó oldala
A felső IR kerámia fűtés, hullámhossz 2 ~ 8um, a fűtési terület akár 80 * 80 mm, Xbox alkalmazás,
játékkonzol alaplap, és egyéb chip szintű javítás.
Az univerzális rögzítők, 6 db kis bevágással és vékony és magasított tűvel, amelyek használhatók
szabálytalan alaplapok a munkapadra rögzítendő, a NYÁK mérete akár 300*360mm is lehet.
Az alsó előmelegítő zóna magas hőmérsékletet gátló üvegpajzs borítja, fűtőfelülete 200*240mm,
az alaplapok nagy része használható rajta.
2 hőmérséklet-szabályozó a gépek idő- és hőmérséklet-beállításához, 4 hőmérséklet-zóna van
minden hőmérsékleti profilhoz beállítható, és 10 hőmérsékleti profilcsoport menthető el.
Az infravörös BGA átdolgozó állomás paraméterei:
| Tápegység | 110–250 V +/-10% 50/60 Hz |
| Hatalom | 2500W |
| Fűtési zónák | 2 IR |
| PCB elérhető | 300 * 360mm |
| Alkatrészek mérete | 2*2~78*78mm |
| Nettó tömeg | 16 kg |
Az IR BGA átdolgozó állomás FQA
K: Meg tudja javítani a mobiltelefont?
V: Igen, lehet.
K: Mennyibe kerül 10 készlet?
A: For a better price, please email us: john@dh-kd.com
K: El szeretné fogadni az OEM-et?
V: Igen, kérjük, tudassa velünk, mennyire lehet szüksége?
K: Vásárolhatok közvetlenül az Ön országából?
V: Igen, expressz úton az ajtóhoz szállítjuk.
Néhány készség az IR BGA átdolgozó állomásról
Műtét előtti ismeretek:
Az ólommentes előmelegítő zónában a hőmérséklet-emelkedés mértéke általában 1,2-5 fok/s (másodperc) között van szabályozva. Az előmelegítő zóna hőmérséklete jellemzően 160 fok alatti, a szigetelési zónában pedig 160-190 fok. A csúcshőmérsékletet általában 235-245 fok között tartják, miközben a hőmérsékletet 10-45 másodpercig tartják. A hőmérséklet-emelkedés és a csúcshőmérséklet közötti idő körülbelül 1,5-2 perc.
Az ólomforrasz olvadáspontja 183 fok, míg az ólommentes forrasztópaszta olvadáspontja 217 fok. Amikor a hőmérséklet eléri a 183 fokot, az ólomtartalmú forrasztópaszta olvadni kezd. Kémiai tulajdonságai miatt a forrasztógyöngyök tényleges olvadáspontja magasabb, mint a forrasztópasztáé.
A gép általános ismerete:
1,Széles körben használt:Felül nyitott + alsó sötét infravörös.
2,Három hőmérsékleti zóna modell:Forró levegő + sugárzó hő + alacsony sötét infravörös fény.
3,Teljesen vörös megjelenés:Felső infravörös + alsó sötét infravörös. Főbb pontok: A fűtési módszerek és a hőmérsékleti ütemtervek a termék típusától függően változnak. A hő bevezetése a következő:
Meleg levegős fűtés:A levegő hőátadás elvét használja, nagy pontosságú, szabályozható fűtést kínál. A légmennyiség és a szélsebesség beállításával egyenletes és szabályozható fűtés érhető el. A hegesztés során hő távozik a BGA chip testéből, ami hőmérséklet-különbséget okoz a forrasztógyöngyök és a forró levegő kimenet között. A hőmérsékleti követelmények az egyes gyártóktól függően változhatnak, és a jelen dokumentumban szereplő adatok minden Dinghua Technology modellre vonatkoznak. Ezeket a tényezőket figyelembe kell venni a beállításkor, és a forrasztógyöngyök teljesítményét meg kell érteni és ennek megfelelően kell konfigurálni.
A hőmérsékleti szakaszok közötti különbségtételhez (a konkrét beállításokhoz lásd a gyártó műszaki utasításait) fontos először a legmagasabb hőmérsékleti szakaszt beállítani. Állítsa be a csúcshőmérséklet értéket (235 fok ólommentes, 220 fok ólmozott anyag esetén), és futtassa a BGA javítóállomást próbafűtéshez. Fűtéskor figyelje a teljes folyamatot, különösen, ha az új tábla hőmérséklettűrése ismeretlen. Ha a hőmérséklet meghaladja a 200 fokot, ellenőrizze a forrasztógolyó olvadási folyamatát a BGA melletti foltban. Csipesszel érintse meg a tapaszt; ha mozog, a hőmérséklet elegendő. Amikor a BGA chip süllyedni kezd, jegyezze fel a készüléken vagy az érintőképernyőn megjelenő hőmérsékletet és a működési időt. Az ideális hőmérsékletet az olvadáspont elérése után 10-20 másodpercig fenn kell tartani.
Alsó sor:A BGA kialakulása után a forrasztógolyók elkezdenek szétválni, miután néhány másodpercre elérik a csúcshőmérsékletet. Csak a hőmérsékleti görbe legmagasabb hőmérsékleti szegmensét kell a legmagasabb állandó hőmérsékletre állítani N + 20 másodpercig. Egyéb eljárásokhoz tekintse meg a gyártó által megadott hőmérsékleti görbe paramétereit. Általában az ólmozott forrasztás teljes folyamatát körülbelül 210 másodpercen belül, az ólommentes folyamatot pedig körülbelül 280 másodpercen belül kell irányítani. Az idő nem lehet túl hosszú, hogy elkerülje a PCB és a BGA szükségtelen károsodását.
