IR érintőképernyős BGA Rework Machine

IR érintőképernyős bga átdolgozó gép Gyors előnézet:

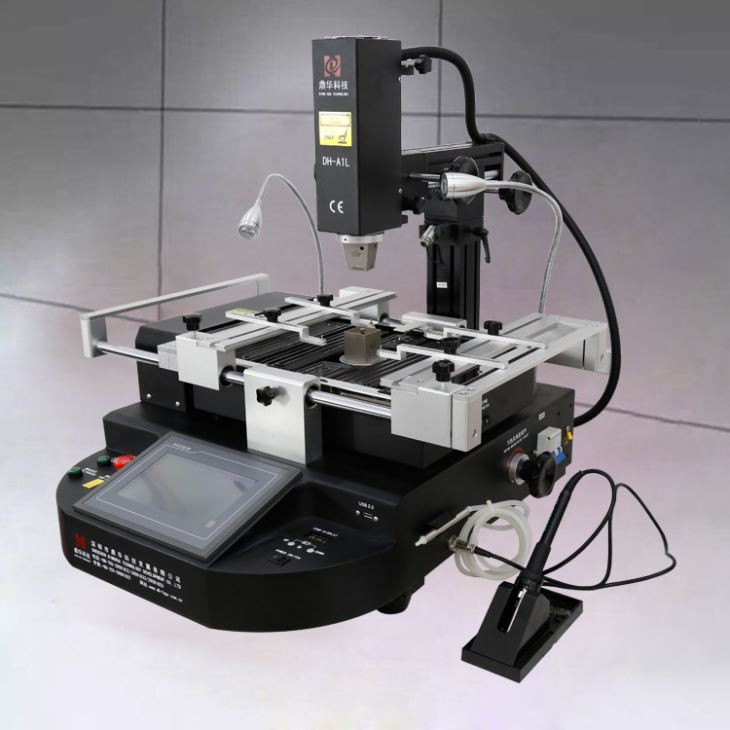

A DH-A1L SMD REWORK GÉP lézeres pozicionáló funkcióval van felszerelve, gyorsan pozícionálható a BGA chipen

és alaplap.Ha mobiltelefon javításhoz keres bga rework állomást, gratulálunk! Megtaláltad

az eredeti gyár. A Dinghua lehet a legjobb bga-átdolgozó állomás márka a világon.



1. Specifikáció



Specifikáció
1	Hatalom	4900W
2	Felső fűtés	Forró levegő 800W
3	Alsó fűtés Vas melegítő	Meleg levegő 1200W, infravörös 2800W 90w
4	Tápegység	AC220V±10%50/60Hz
5	Dimenzió	640 * 730 * 580mm
6	Elhelyezés	V-horony, NYÁK-tartó külső univerzális rögzítéssel bármilyen irányba állítható
7	Hőmérséklet szabályozás	K típusú hőelem, zárt hurkú szabályozás, független fűtés
8	Hőmérséklet pontosság	±2 fok
9	PCB méret	Max 500*400 mm Min. 22*22 mm
10	BGA chip	2*2-80*80 mm
11	Minimális forgácstávolság	0,15 mm
12	Külső hőmérséklet érzékelő	1 (nem kötelező)
13	Nettó tömeg	45 kg



2.A DH-A1L BGA átdolgozó állomás alkalmazása

Alkalmazás használata BGA Rework állomásokhoz

A BGA átdolgozó állomások számos különböző alkalmazással rendelkeznek a PCB-javítás és -átalakítás világában. Íme néhány közülük

a leggyakoribb alkalmazások.

Frissítések: A frissítések az átdolgozás egyik leggyakoribb oka. Előfordulhat, hogy a technikusoknak ki kell cserélniük az alkatrészeket vagy hozzá kell adniuk

frissített darabok PCB-re.

Hibás alkatrészek: A nyomtatott áramköri lapoknak különféle hibás alkatrészei lehetnek, amelyek átdolgozást igényelhetnek. Például a párnák megsérülhetnek közben

BGA eltávolítása, tetszőleges számú alkatrész hősérülhet, vagy túl sok forrasztási hézag keletkezhet.

Hibás összeszerelés: Az átdolgozási folyamat során számos hiba fordulhat elő. Például előfordulhat, hogy a PCB nem megfelelő

BGA orientáció vagy gyengén kidolgozott BGA átdolgozási hőprofil. Ha ez a helyzet, a PCB-nek valószínűleg alá kell vetnie magát

további átalakítás a hibás szerelvény elhárítása érdekében.



3. Miért érdemes a DH-A1L BGA átdolgozó állomást választani?





4. Kapcsolódó ismeretek:

A golyós rácstömb (BGA) egyfajta felületre szerelhető csomagolás (chiphordozó), amelyet integrált áramkörökhöz használnak. BGA

csomagokat használnak eszközök, például mikroprocesszorok tartós csatlakoztatására. A BGA több összeköttetést biztosíthat

csapok, mint a kettős soros vagy lapos csomagolásra felhelyezhető. Ehelyett a készülék teljes alsó felülete használható

csak a kerülete. A vezetékek átlagosan rövidebbek is, mint a csak kerületi típusoknál, ami jobb teljesítményt eredményez

nagy sebességnél.



A BGA eszközök forrasztása precíz vezérlést igényel, és általában automatizált folyamatokkal történik. A BGA-eszközök nem megfelelőek

aljzatba szereléshez.

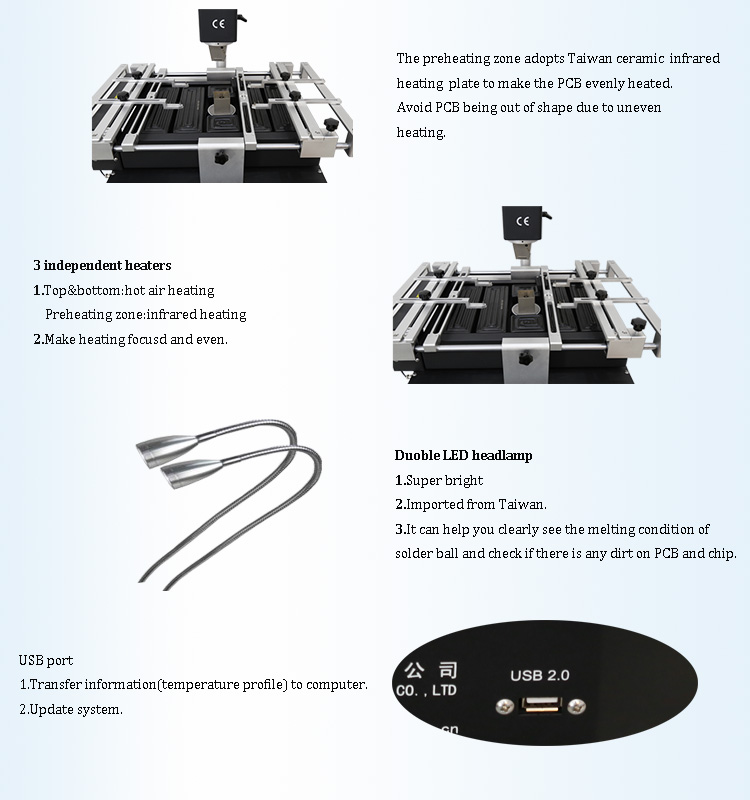

5.A DH-A1L BGA REWORK STATION részletes képei





6. A DH-A1L BGA REWORK STATION csomagolási és szállítási adatai







A DH-A1L BGA REWORK STATION szállítási adatai

Szállítás:

1. A szállítás a fizetés kézhezvételétől számított 5 munkanapon belül megtörténik.

2. Gyors szállítás a DHL, FedEX, TNT, UPS és egyéb módokon, beleértve a tengeri vagy légi úton történő szállítást.
