Autóipari Ecu javítás
Magas szintű automata BGA-átdolgozó gép vizuális utómunkálati eljárásokkal, könnyen cserélhető a felújított (újragömbölyített) chip a chipen lévő megfelelő pozícióban; Akár automatikusan is eltávolítja, felveszi, cseréli és forrasztja stb.; A használt hőmérsékleti profilok elmenthetők, és kényelmesen újra alkalmazhatók.
Leírás

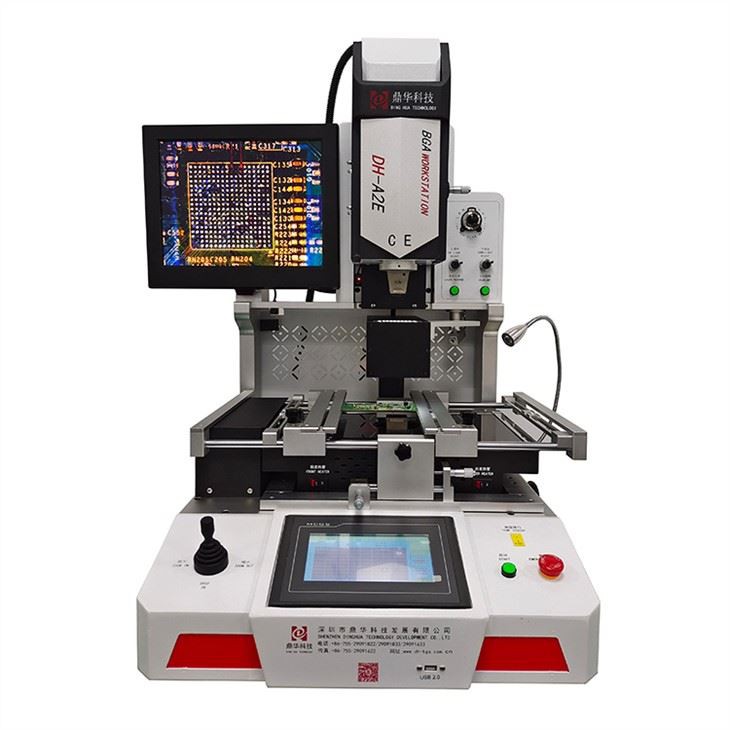

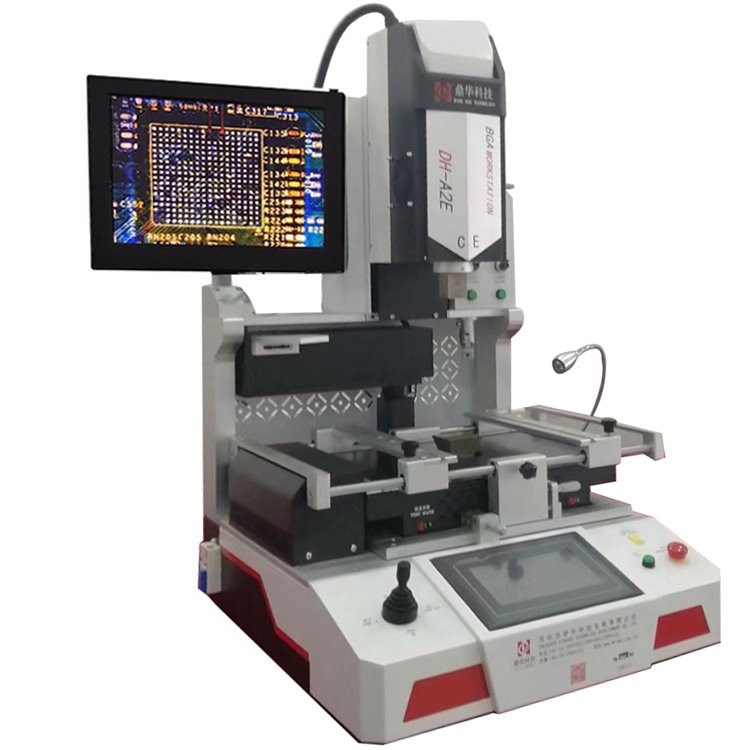

Magas automata átdolgozó gép autóipari ecu javításhoz
Autóipari Ecu-javítás Sok időt és szakértelmet kell eltöltenie vagy elsajátítania az utómunkálatok során, mivel nincs automata BGA-feldolgozó gépe, amely intelligens működést biztosít a felfűtéshez, kiforrasztáshoz, felszereléshez és forrasztáshoz, még a hőmérsékletet is korrigálja.
Alapvető információk
| Modell | DH-A2E |
| Tápegység | 110–220 V +/- 10% 50/60 Hz |
| Névleges teljesítmény | 5000W |
| Felső fűtés | Forró levegő, amely állítható |
| Alsó fűtés | Hibrid fűtés PCBa-hoz és chipszinthez |
| Felszerelés | Optikai igazítás, látható eljárások, pontosság 0,01 mm |
| PCB méret | 10*10~450*500mm |
| Chips | 1 * 1 ~ 80 * 80 (több mint 80 * 80 mm, opcionális) |
| Automatizálási szint | Magas automata |
| Értékesítés utáni | Online útmutató és oktatás (szükség esetén videohívás) |
| Forrasztógolyó | Ólom vagy ólommentes és forrasztópaszta (felhasználó által biztosított) |
| Tápcsatlakozó | Az ügyfél igénye szerint |
| Frekvencia | 3 óra munka, 10 perc pihenés |
| Forgácsadagoló | Automatikusan vigyen magával egy chipet a forrasztáshoz vagy fogadjon és menjen vissza |
| Optikai CCD | Automatikus |
| Oldalsó kamera | Figyelje meg a forrasztógolyó olvadásának állapotát (opcionális) |
| Dimenzió | 600*700*850mm |
| Súly | 70 kg |
Átdolgozási eljárások:
1.Kiforrasztás és fűtés
Hibrid fűtés infravörös és meleglevegős módokkal:
Infravörös fűtés PCBa-hoz, különösen a hosszú ideig tétlen PCBa-khoz, előmelegítendő.
Forrasztáshoz melegítendő forgácsok (alkatrészek) forró levegős fűtése, amelynek funkciója megegyezik
A felső hőlevegőnek, általában, a felső hőlevegőnek és az alsó hőlevegőnek egyszerre kell működnie.
2. Forrasztópaszta újragolyózása vagy nyomtatása
Forrasztópaszta újragolyózásához vagy nyomtatásához az alaplap és a forgácslapok megtisztítása után, majd betonozza azokat
chipen vagy alaplapon, forrasztásra vár.

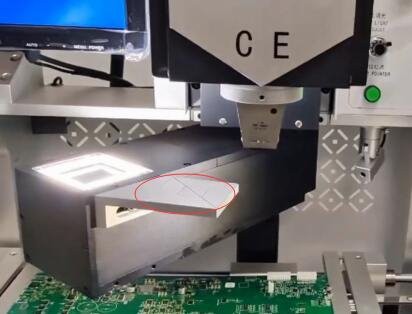

3. Optikai CCD és chip adagoló
Az optikai CCD és a chip-adagoló együtt működik, amelyek automatikusan kiadnak egy chipet
chip felvételéhez vagy átvételéhez, és visszavigye.

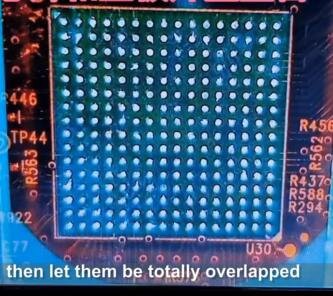

4. Szerelés felújított chiphez vagy alkatrészekhez
Látható igazítási eljárások, amelyek megnyugtathatják a felszerelést, még kisebbre ischip és térköz. csak rá kell kattintani az "igazítás OK" gombra a mikrométerek beállítása után,majd automatikusan visszaforrasztjuk.

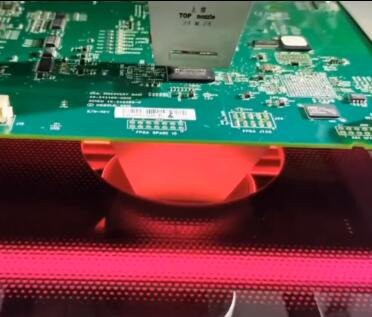

5. Forrasztás
Automatikusan visszahelyezi a megfelelő pozícióba az alaplapon,pontosság 0,01 mm, amely megfelel a különböző chipek szerelési és különböző
alaplapok stb.
6. Monitoring (opcionális funkció)
A forrasztás során
keresztül figyelhető meg az olvadás állapotaoldalsó kamera. Persze, a kiforrasztás állapota ugyanúgy látható.
a videó a monitoron jelenik meg, amelyen az optikai CCD képalkotást használják.
További részletek az autóipari ECU-javításhoz szükséges forrasztásról, itt található egy videó referenciaként:
