Számítógépes doboz autójavítás
1. Számítógépes doboz autójavítás, más néven ECU (elektronikus vezérlőmodul) javítás.
2. A hőmérsékletprofilok legfeljebb 50 000 csoportot mentettek el.
3. Egy gomb a Start automatikus forrasztáshoz vagy kiforrasztáshoz.
4. Hibrid fűtés, amely jobban védi a PCB-t.
Leírás
Magas automata átdolgozó gép számítógépes dobozos autójavításhoz
A magasabb ár/teljesítmény aránynak és a szabadalmaztatott optikai igazítási technológiának köszönhetően a DH(Dinghua) átdolgozó rendszer a piac élére került szerte a világon. Még a mobiltelefon-iparban is megnyertük a Google ajánlatát, nem beszélve más iparágakról, például az autó ECU-k, laptop- és kommunikációs berendezések és így tovább.
Termék paraméter:
| Modell | DH-A2E |
| Tápegység | 110–220 V +/- 10% 50/60 Hz |
| Névleges teljesítmény | 5000W |
| Felső fűtés | Forró levegő, amely állítható |
| Alsó fűtés | Hibrid fűtés PCBa-hoz és chipszinthez |
| Felszerelés | Optikai igazítás, látható eljárások, pontosság 0,01 mm |
| PCB méret | 10*10~450*500mm |
| Chips | 1 * 1 ~ 80 * 80 (több mint 80 * 80 mm, opcionális) |
| Automatizálási szint | Magas automata |
| Értékesítés utáni | Online útmutató és oktatás (szükség esetén videohívás) |
| Forrasztógolyó | Ólom vagy ólommentes és forrasztópaszta (felhasználó által biztosított) |
| Tápcsatlakozó | Az ügyfél igénye szerint |
| Frekvencia | 3 óra munka, 10 perc pihenés |
| Forgácsadagoló | Automatikusan vigyen magával egy chipet a forrasztáshoz vagy fogadjon és menjen vissza |
| Optikai CCD | Automatikus |
| Oldalsó kamera | Figyelje meg a forrasztógolyó olvadásának állapotát (opcionális) |
| Dimenzió | 600*700*850mm |
| Súly | 70 kg |
A gép működési eljárásai:
1. Chip/alkatrész eltávolítása vagy kiforrasztása:
Egy gomb az indításhoz, a chip automatikusan felveszi melegítés után.
2. Chip és PCB forrasztólapok megtisztítva
Manuálisan tisztítsa meg az eltávolított forgácsot és forrasztóbetéteket az újragolyózás előkészítéséhez.
3. Forrasztópaszta újragolyózása vagy nyomtatása
A forrasztópaszta újragolyózásához vagy nyomtatásához szükséges chipeknek megfelelően,
a környezet jobb védelme érdekében javasoljuk, hogy használja
ólommentes forrasztógolyó vagy forrasztópaszta.
4. Forrasztógolyó vagy forrasztópaszta megszilárdítása

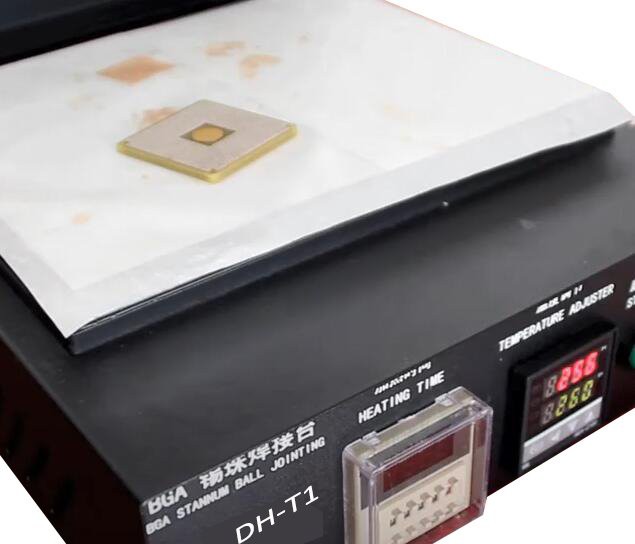

Használhat egy kis állomást a fentiek szerint (DH-T1), amely 2 részre van osztva, az egyik fűtésre szolgál, a másik
hűtésre.
5. Optikai igazítás.
A szerelési pontosság legfeljebb 0,01 mm, ügyelve arra, hogy a chip teljesen a helyére kerüljön
pozíció az alaplapon.
6. Forrasztás.
Automatikus forrasztás, automatikus hűtés és automatikus megmunkálás
reset, amely a következő alkalommal kényelmesebb használni.
Számítógépdobozos autójavítás: a kapcsolódó információk ismerete
A fedélzeti számítógépet általában az EFI (Electronic Fuel Injection) járművekben használják az üzemanyag-befecskendezés mennyiségének, a keverékaránynak és egyéb funkcióknak a szabályozására. Mikroszámítógépből és perifériás áramkörökből áll. A mikroszámítógép egyetlen chipen integrálja a mikroprocesszort (CPU), a memóriát és a bemeneti/kimeneti interfészt.
A fő alkatrész a mikroszámítógép, a központi rész pedig a CPU. Az ECU (elektronikus vezérlőegység) a bemeneti jelet digitális formává alakítja, a tárolt referenciaadatok alapján összehasonlító feldolgozást végez, és kiszámítja a kimeneti értéket. A kimeneti jelet ezután teljesítmény erősíti, hogy vezérelje a különféle beállító szervo-komponenseket, mint például a relék és a kapcsolók.
Az ECU három részből áll: a bemeneti áramkörből, a mikroszámítógépből és a kimeneti áramkörből. A bemeneti áramkör fogadja az érzékelőktől és más eszközöktől érkező jeleket, ezeket a jeleket szűri és felerősíti, és meghatározott feszültségszintre alakítja át. Az érzékelőktől az ECU bemeneti áramkörébe küldött jelek analógok vagy digitálisak lehetnek. A bemeneti áramkörben található analóg/digitális átalakító az analóg jeleket digitális jelekké alakítja, amelyeket azután továbbít a mikroszámítógéphez. A mikroszámítógép ezeket az előre feldolgozott jeleket feldolgozza, és a feldolgozott adatokat a kimeneti áramkörbe küldi. A kimeneti áramkör felerősíti a digitális információ teljesítményét, és bizonyos esetekben visszaalakítja analóg jellé, amely meghajtja a szabályozott szervokomponenseket.
