BGA Rework Station for Mobile

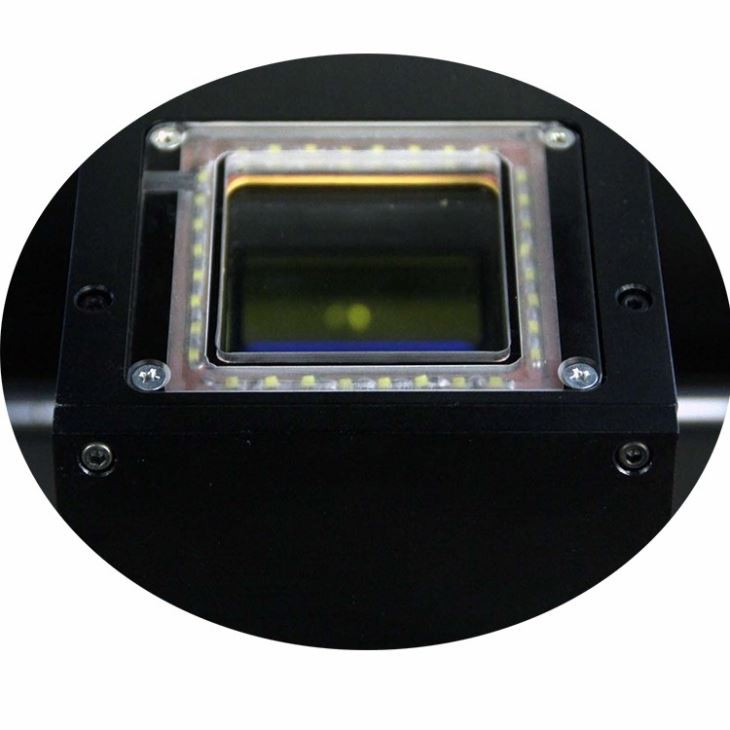

1.HD CCD optikai beállító rendszer a pozicionáláshoz
2. Kiváló biztonsági funkció vészvédelemmel
3. Felső fűtőfej és rögzítőfej 2 az 1-ben kialakítás
4. A felső légáramlás állítható, hogy megfeleljen a chipek igényeinek
Leírás

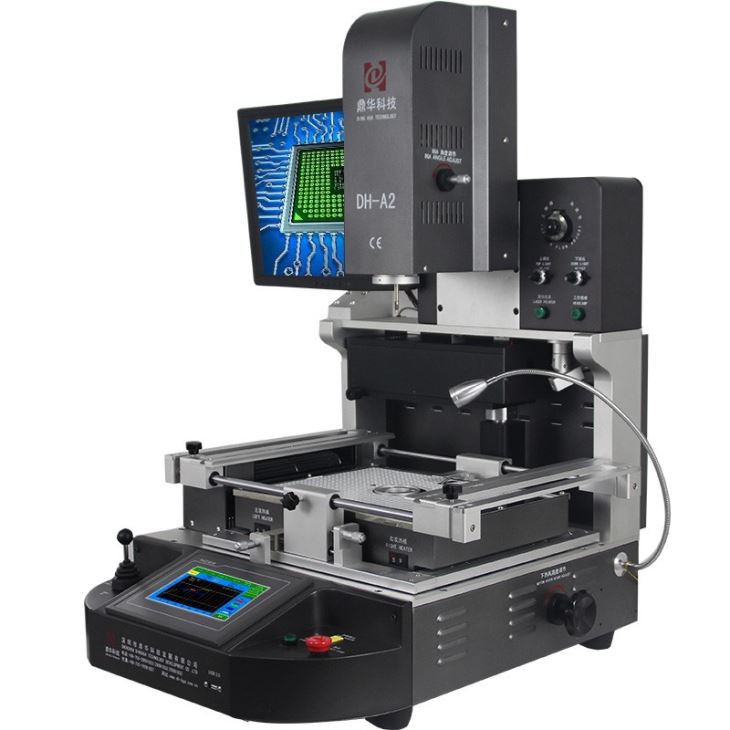

DH-A2 BGA átdolgozó állomás mobilhoz
A mobiltelefonok javítására szolgáló BGA átdolgozó állomás a mobiltelefonok PCB-inek javítására szolgál. Ez az állomás olyan alkatrészek cseréjére szolgál, mint az integrált áramkörök, CPU-k, grafikus processzorok és más elektronikus alkatrészek a PCB-lapon. Használható a hibás alkatrészek eltávolítására vagy cseréjére is. A funkciók közé tartozik az állítható hőmérséklet és légnyomás, az automatikus forrasztóadagoló és a nagy pontosságú elhelyező keretek.
A DH-A2 BGA átdolgozó állomás paramétere mobilhoz
| Műszaki adatok | ||
| 1 | Teljes teljesítmény | 5400W |
| 2 | 3 független fűtőtest | Felső meleg levegő 1200 W, alsó meleg levegő 1200 W, alsó infravörös előfűtés 2700 W |
| 3 | Feszültség | 110–240 V +/-10% 50/60 Hz |
| 4 | Elektromos alkatrészek | 7" érintőképernyő + nagy pontosságú intelligens hőmérséklet-szabályozó modul + léptetőmotor meghajtó + PLC + LCD kijelző + nagy felbontású optikai CCD rendszer + lézeres pozicionálás |
| 5 | Hőmérséklet szabályozás | K-Sensor zárt hurkú + PID automatikus hőmérséklet kompenzáció + hőmérséklet modul, hőmérséklet pontosság ±2 fokon belül. |
| 6 | PCB pozicionálás | V-horony + univerzális rögzítés + mozgatható PCB polc |
| 7 | Alkalmazható PCB méret | Max 370x410mm Min. 22x22mm |
| 8 | Alkalmazható BGA méret | 1*1mm ~ 80x80mm |
| 9 | Méretek | 600x700x850 mm (H*Sz*Ma) |
| 10 | Nettó tömeg | 70 kg |

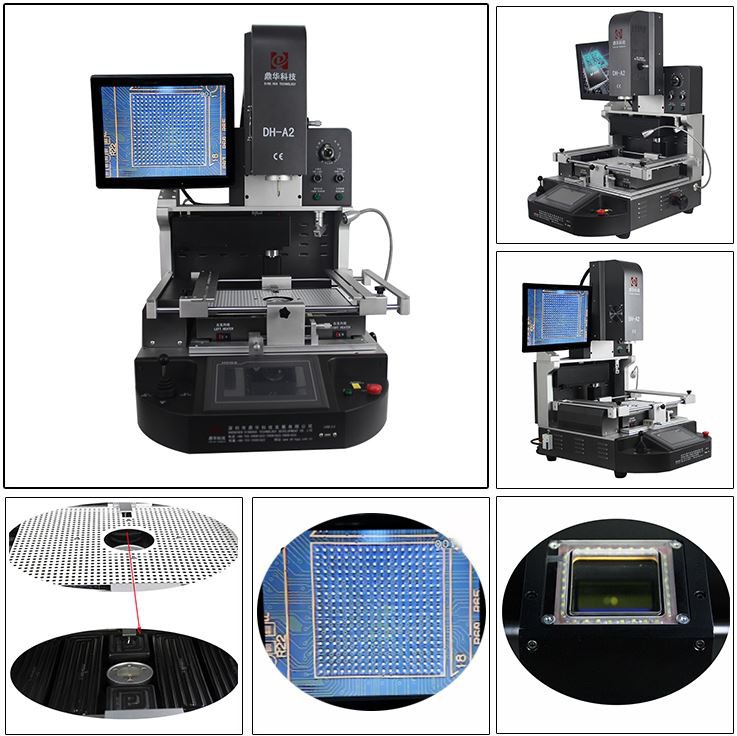

Különböző nézetekhez a BGA átdolgozó állomáshoz

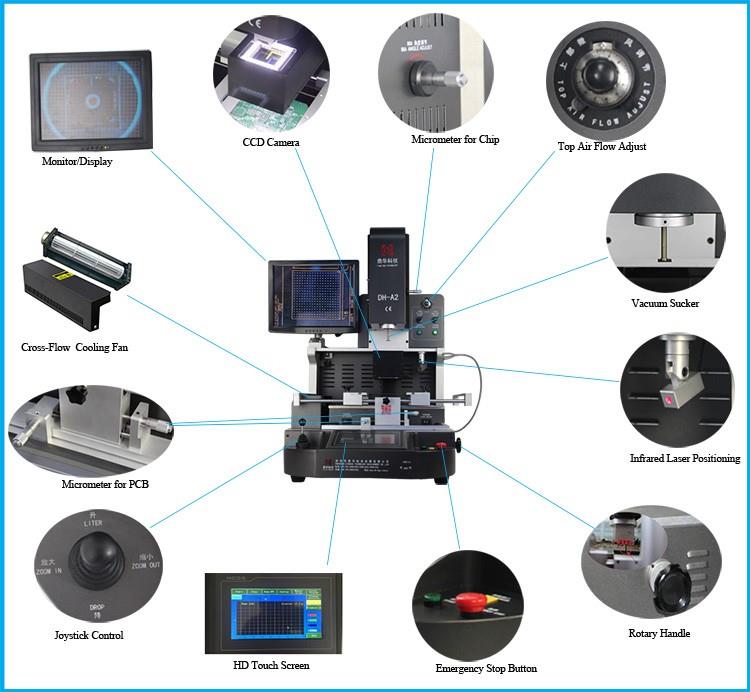

A BGA átdolgozó állomás illusztrációjának részletei
Speciális funkciók
① A felső meleglevegő-áramlás állítható, hogy megfeleljen a forgács igényének.
② Automatikus kiforrasztás, szerelés és forrasztás.
③ Beépített lézeres pozicionálás segíti a PCBa gyors pozicionálását.
④ Infravörös fűtési rendszer három független fűtőtesttel.
⑤ Rögzítőfej beépített nyomásvizsgáló eszközzel, hogy megvédje a nyomtatott áramkört az összenyomódástól.
⑥ A rögzítőfejbe beépített vákuum automatikusan felveszi a BGA chipet a kiforrasztás befejezése után.

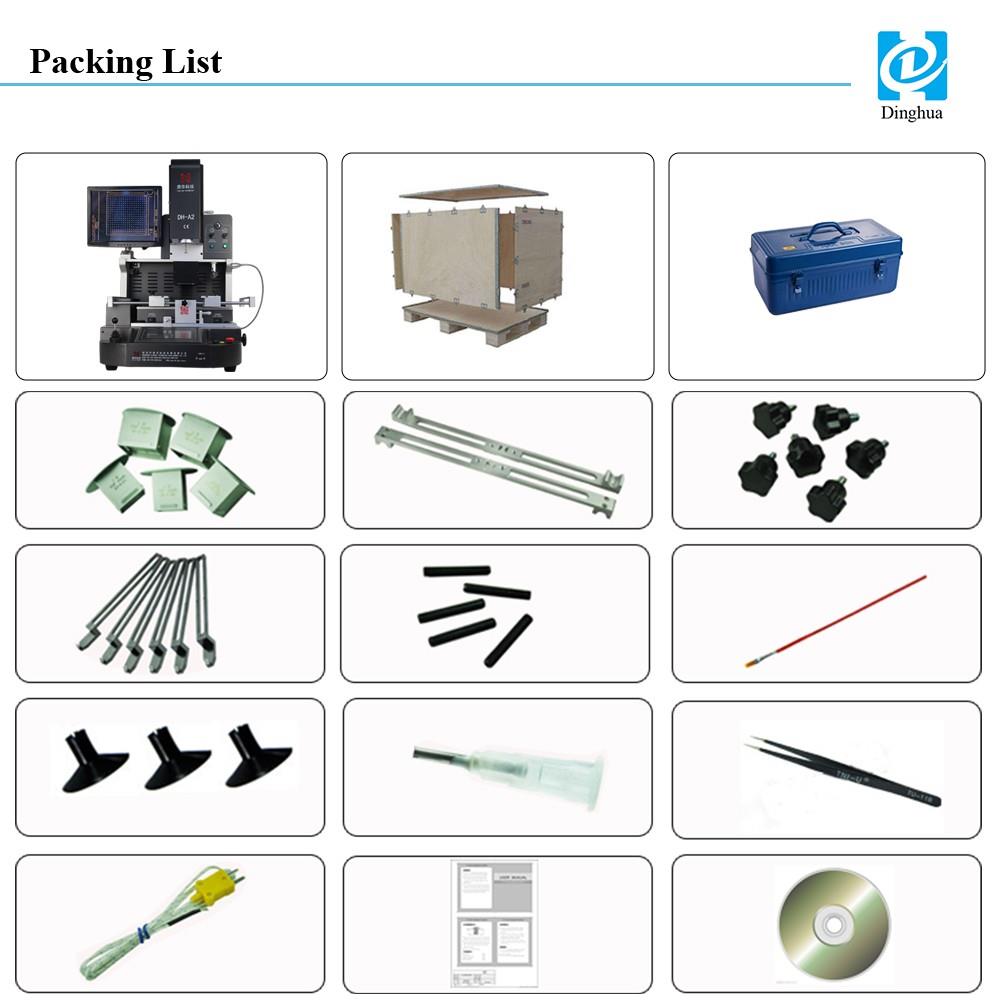

1. Gép:1 készlet
2. Minden stabil és erős fa tokba csomagolva, behozatalra és exportra alkalmas.
3. Felső fúvóka: 3 db (31*31mm, 38*38mm, 41*41mm)
Alsó fúvóka: 2db (34*34mm, 55*55mm)
4. Gerenda:2 db
5. Szilvagombóc: 6 db
6. Univerzális rögzítés:6 db
7. Tartócsavar:5 db
8. Ecsettoll:1 db
9. Vákuumos csésze:3 db
10. Vákuumos tű:1 db
11. Csipesz:1 db
12. Hőmérséklet érzékelő vezeték: 1 db
13. Szakmai oktatókönyv:1 db
14. Oktató CD: 1 db
Néhány gyakori kérdés a mobileszközök BGA átdolgozó állomásának hőmérsékletének beállításával kapcsolatban:
1, Túlzott fluxus és szennyeződés:Túl sok a fluxus a BGA felületén, és az acélháló, a forrasztógolyók és a labdaelhelyezési asztal nem tiszta vagy száraz.
2, Tárolási feltételek:A forrasztópasztát és a forrasztógolyókat nem tárolják hűtőszekrényben 10 fokon. A NYÁK-ban és a BGA-ban nedvesség lehet, és nem sült meg.
3, PCB támogatási kártya:A BGA forrasztásakor, ha a PCB tartókártya túl szoros, nincs hely a hőtágulásnak, ami deformációt és a kártya károsodását okozhatja.
4, Különbség az ólmozott és az ólommentes forrasztóanyag között:Az ólmozott forraszanyag 183 fokon, míg az ólommentes forraszanyag 217 fokon olvad. Az ólmozott forraszanyag jobb folyékonyságú, míg az ólommentes forrasztóanyag kevésbé folyékony, de környezetbarát.
5, Az infravörös fűtőlap tisztítása:Az alján lévő sötét infravörös fűtőlapot nem szabad folyékony anyagokkal tisztítani. A tisztításhoz használjon száraz ruhát és csipeszt.
6, Hőmérséklet görbék beállítása:Ha a mért hőmérséklet a második fokozat (fűtési fokozat) lejárta után nem éri el a 150 fokot, akkor a második fokozat hőmérsékleti görbéjében a célhőmérséklet növelhető, vagy az állandó hőmérsékleti idő meghosszabbítható. Általában a hőmérsékletmérésnek el kell érnie a 150 fokot a második görbe futtatása után.
7, Maximális hőmérséklet tolerancia:A maximális hőmérséklet, amelyet a BGA felület elvisel, ólmozott forrasz esetén 250 fok alatti (a szabvány 260 fok), ólommentes forraszanyag esetén pedig 260 fok alatt (a szabvány 280 fok). A pontos információkért tekintse meg az ügyfél BGA-specifikációit.
8, Újrafolyási idő beállítása:Ha a visszafolyási idő túl rövid, mérsékelten növelje a visszafolyó szakasz állandó hőmérsékletű idejét, és szükség szerint hosszabbítsa meg az időt.
Bár a BGA átdolgozó állomás hőmérsékleti görbéjének beállítása bonyolult lehet, csak egyszer kell tesztelni. A hőmérsékleti görbe mentése után többször is felhasználható. A beállítási folyamat során a türelem és a gondos odafigyelés elengedhetetlen ahhoz, hogy a BGA újrafeldolgozó állomás megfelelően legyen konfigurálva, ezáltal biztosítva a magas utómunkálati hozamot.
