Érintőképernyős okostelefon BGA Rework Station
Érintőképernyős okostelefon BGA Rework Station 1. Érintőképernyős okostelefon BGA átdolgozó állomás termékleírása BGA DH-B2 Négy külső hőmérséklet érzékelő egyszerre érzékeli a BGA teljes hőmérsékletét, a Dinghua BGA Rework Station DH-B2 lehetővé teszi a hőmérséklet figyelését és pontos elemzését nak,-nek...
Leírás
Érintőképernyős okostelefon BGA Rework Station

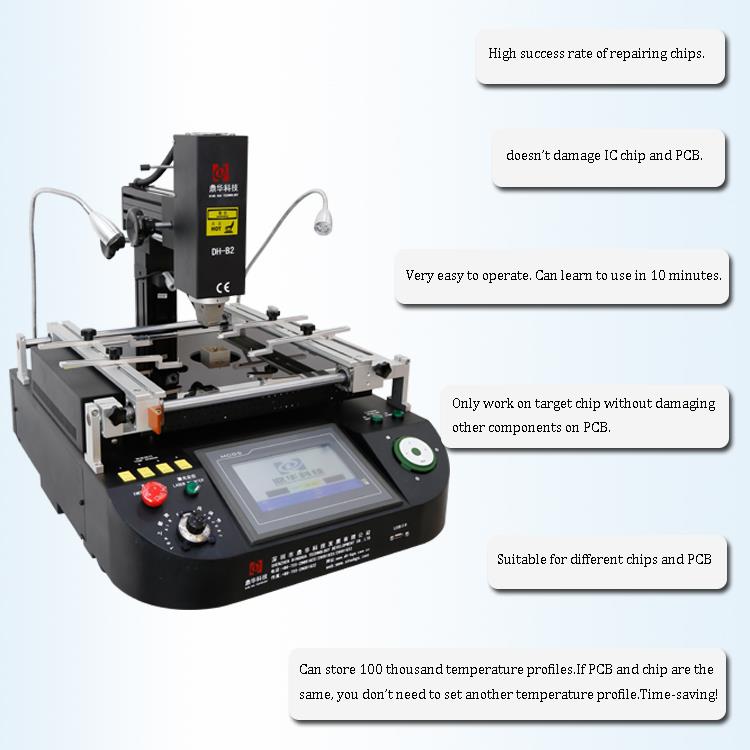

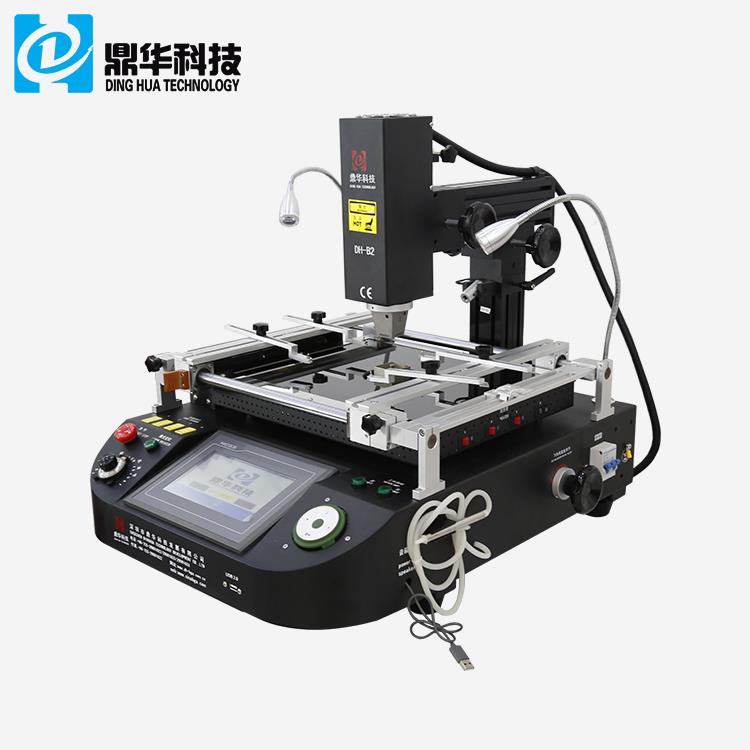

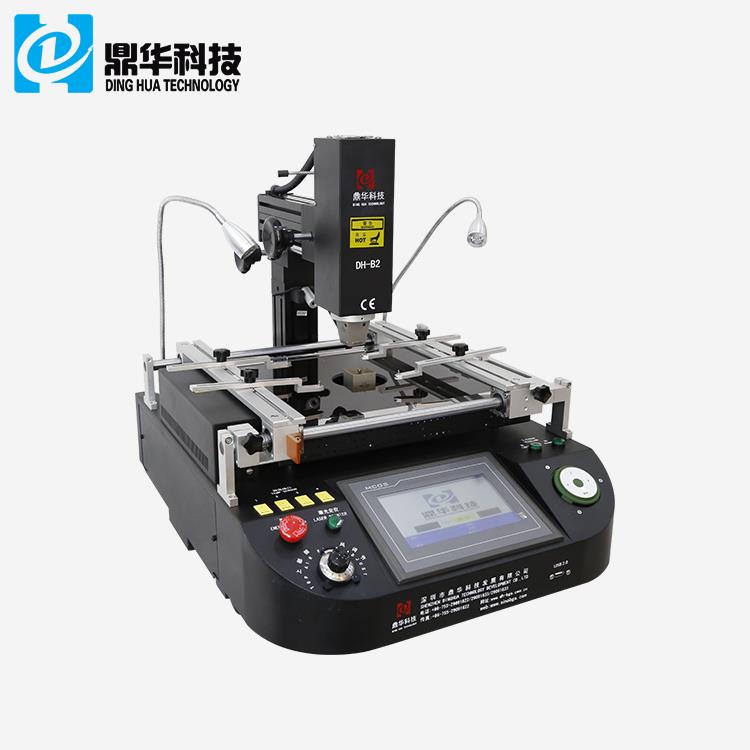

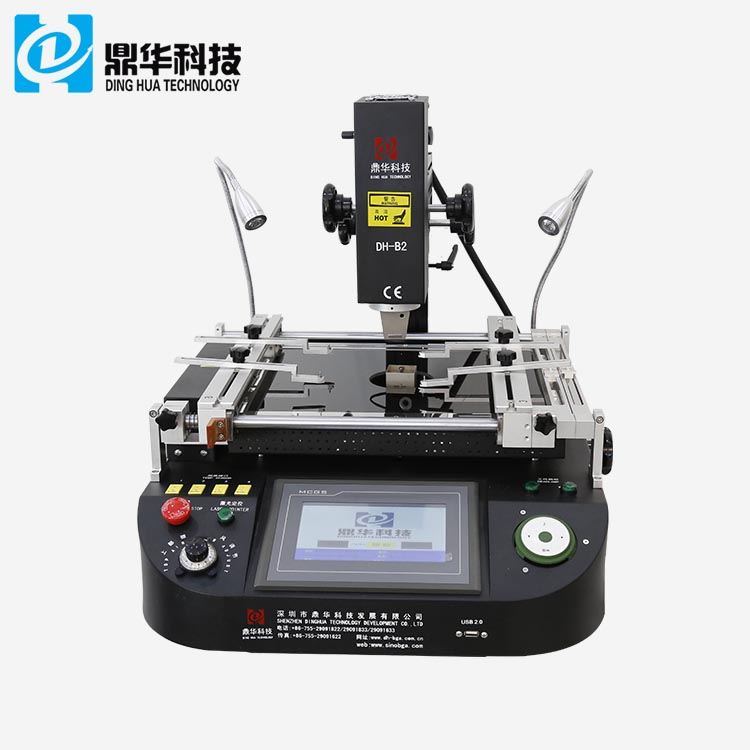

1. Érintőképernyős okostelefon BGA átdolgozó állomás DH-B2 termékleírása
Négy külső hőmérséklet-érzékelő érzékeli a BGA teljes hőmérsékletét egyidejűleg, Dinghua BGA Rework
A DH-B2 állomás lehetővé teszi a hőmérséklet figyelését és a valós idejű hőmérsékleti profil pontos elemzését.
2. Érintőképernyős okostelefon BGA átdolgozó állomás DH-B2 termékleírása
DH-B2 specifikációk | |
Teljhatalom | 4800W |
Felső fűtés | 800W |
Alsó fűtés | 2. 1200W, 3. IR dióda csőfűtés 2700W |
Erő | AC220V±10％ 50Hz |
Bluetooth zene | Bluetooth Musical funkcióval, mobillal vagy memóriakártyával zenéhez csatlakoztatva, élvezd a munkát, élvezd a zenét. |
Világítás | Tajvan led munkalámpa, bármilyen szögben állítható. |

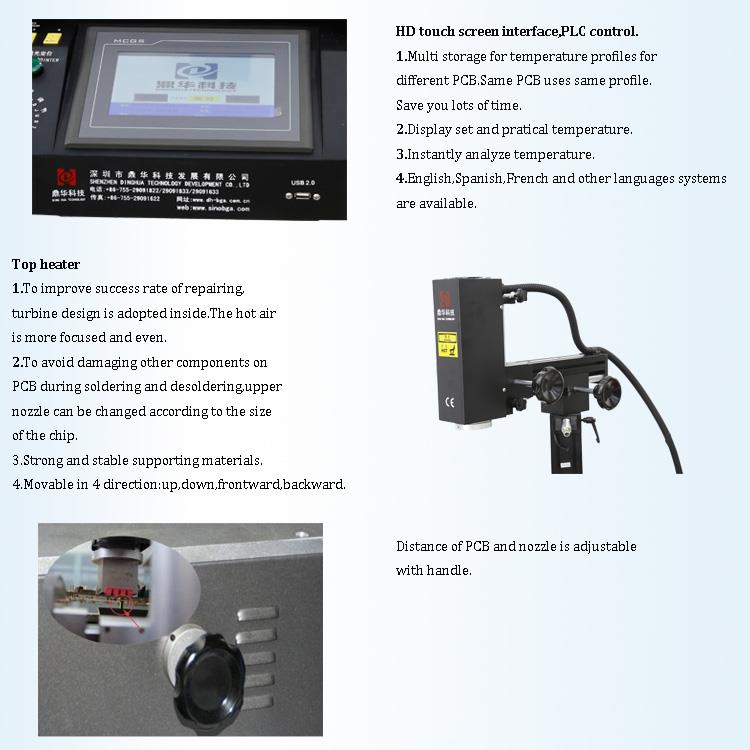

Üzemmód | HD érintőképernyő, intelligens társalgási felület, digitális rendszerbeállítás |
Tárolás | 50 000 csoport |
Felső fűtés mozgása | Jobbra/balra, előre/hátra, szabadon forog. |
Elhelyezés | Intelligens pozicionálás, a NYÁK X, Y irányban állítható "5 pontos támogatással" + V-horonyos NYÁK tartó + univerzális lámpatestek. |
Hőmérséklet szabályozás | K érzékelő, zárt hurok |
Hőmérséklet pontosság | ±2 fok |
PCB méret | Max 500×400 mm Min. 20×20 mm |
BGA chip | 2x2 mm - 80x80 mm |
Minimális forgácstávolság | 0,15 mm |
Külső hőmérséklet-érzékelő | 4 db |
Méretek | 650 * 700 * 650mm |
Nettó tömeg | 48 kg |
3. Az érintőképernyős okostelefon termékelőnyei BGA DH-B2 átdolgozó állomás
4. A DH-B2 érintőképernyős okostelefon BGA átdolgozó állomásának termékleírásai

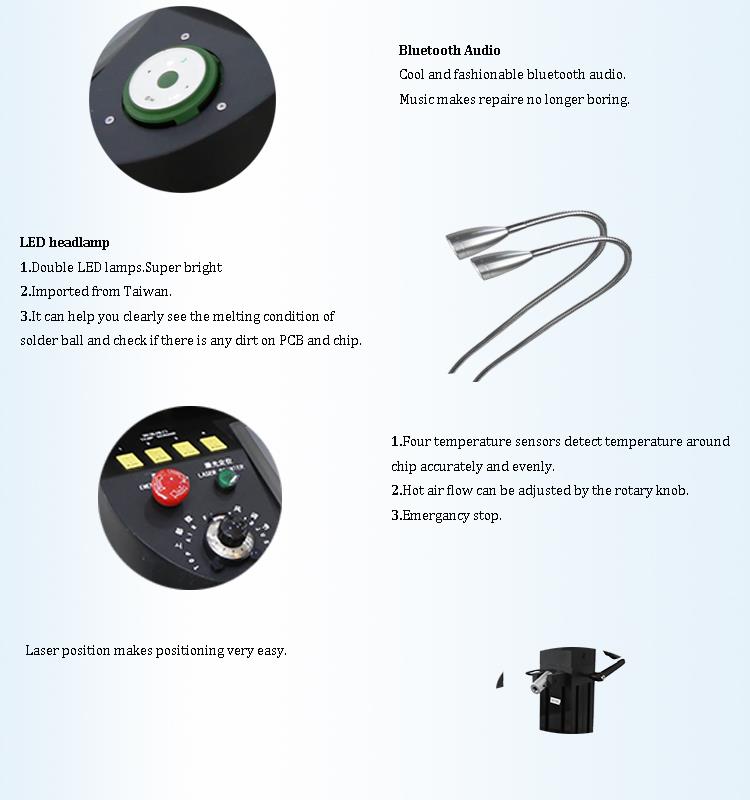

1. Bluetooth audio
Menő és divatos bluetooth hang.
A zene miatt a javítás már nem unalmas.

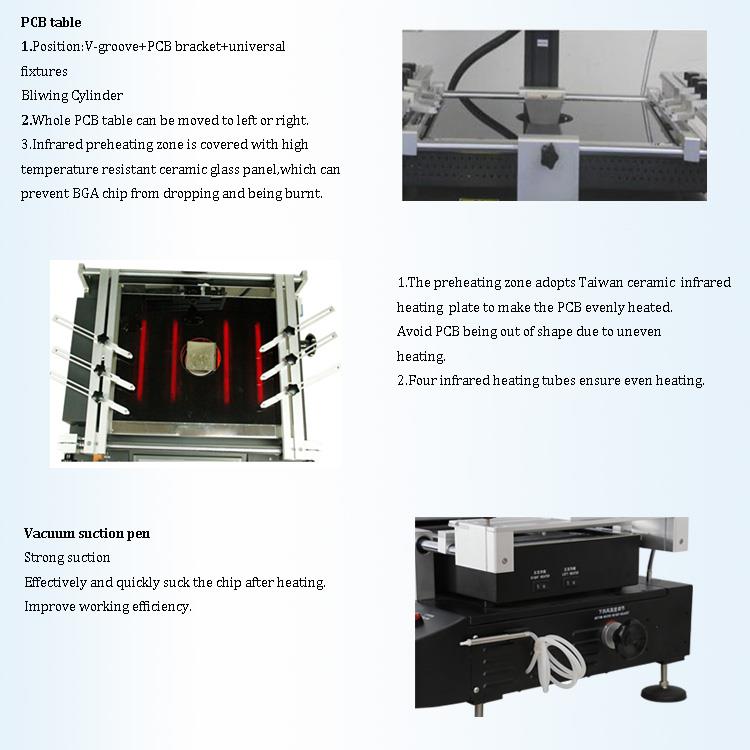

2. Négy infravörös fűtőcső biztosítja az egyenletes fűtést.
3. Négy hőmérséklet-érzékelő pontosan és egyenletesen érzékeli a forgács körüli hőmérsékletet.
4. A forró levegő áramlását a forgatógombbal lehet beállítani.
5. Vészleállítás.
6. A lézeres pozíció nagyon egyszerűvé teszi a pozicionálást.
5. Miért válassza az érintőképernyős okostelefon BGA átdolgozó állomást DH-B2
1). Különböző méretű fúvókákkal, könnyen cserélhető és használható, testreszabható.
2). Színes gombok angol és kínai nyelven, könnyen felismerhető és használható.
3). CE-tanúsítvány, automatikus kikapcsolás elleni védelem vészhelyzet esetén.
4). Nincs hamis hegesztés vagy hamis hegesztés.
5). Erős hőmérő érzékelés, pontosabb hőmérsékletmérés.
6. Érintőképernyős okos telefon csomagolása, szállítása BGA átdolgozó állomás DH-B2
Csomagolási lista | |
Gép | 1 szett |
Felső fúvóka | 3 db (31*31mm, 38*38mm, 41*41mm) |
Alsó fúvóka | 2db (34*34mm, 55*55mm) |
Gerenda | 2 db |
Szilvagomb | 6 db |
Univerzális rögzítés | 6 db |
Tartócsavar | 5 db |
Ecset toll | 1 db |
Vákuumos csésze | 3 db |
Vákuumos tű | 1 db |
Csipesz | 1 db |
Hőmérséklet érzékelő vezeték | 4 db |
Szakmai oktatókönyv | 1 db |
Oktató CD | 1 db |
8. Kapcsolódó ismeretek a BGA-ról
A BGA minden átdolgozásának egy alapelvet kell követnie. A BGA csomag expozícióinak száma és a
Csökkenteni kell a termikus ciklus BGA-padját, és a termikus ciklusok számának növekedésével a valószínűsége
a párna, a forrasztómaszk és maga a BGA-csomag hőkárosodása növekszik. A jelenlegi állapot
BGA technológia Ez a technika a magas i/o száma miatt vonzó. A röntgenvizsgálat magas költsége miatt
berendezések, az emberek gyakran vádolják a BGA-t az ellenőrzés szükségességével. Ennek a technológiának történetesen megvan az az előnye
nincs szükség ellenőrzésre, az elhelyezési technológiát a független berendezésektől a mechanikussá fejlesztették
felszerelés. A nyomtatási és átfolyó görbék könnyen megrajzolhatók. Ha azonban az alkatrészt az újra
az alkatrész mozgatása, forrasztógolyók hozzáadása az alkatrészhez általában nem elégíti ki a felhasználó igényeit.
