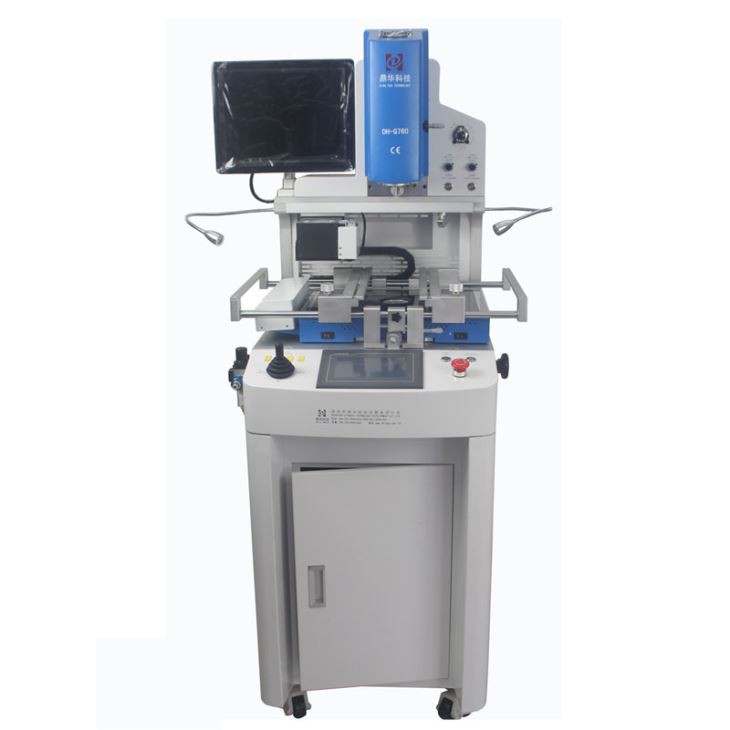

Automatikus BGA átdolgozó állomás LED-javításhoz
1. Alkalmas LED lámpagyöngyök javítására, a mikro LED komponensek mérete legalább 0,6*0,6 mm javítható 2. Alkalmas szalagos csomagolású és ömlesztett anyagok LED-es lámpagyöngyeihez is. bármilyen BGA és nehezen javítható alkatrészek. 3. Kiváló megoldású optikai beállító rendszer, pontos LED...
Leírás
Automatikus BGA átdolgozó állomás LED-javításhoz
Teljhatalom | Max 5000W |
feszültség
| AC 220V±10 százalék 50/60 Hz |
Felső fűtési teljesítmény | 1200W |
Az alsó fűtés teljesítménye | 1200W |
IR teljesítmény | 2400W |
Meleg levegő hőm | 400 fok (max.) |
Előmelegítési hőm | 400 fok (max.) |
Elhelyezés | V-horony plusz lézeres pozicionálás és univerzális rögzítés |
PCB méret |
Max 410×370 mm |
Előmelegítési méret | 370mm × 270mm |
Chip típusa | BGA, QGN, CSP, POP, QFN, Micro SMD, LED lámpagyöngyök
|
Chip mérete | Max 80×80mm Minimum 1×1 mm |
Méretek | 640×630×900 mm |
Hőmérséklet szenzor | 4 db |
1. Alkalmas LED lámpagyöngyök javítására, a mikro LED alkatrészek mérete legalább 0,6*0,6 mm javítható
2. Alkalmas szalagos csomagolóanyagok és ömlesztett anyagok LED-es lámpagyöngyeihez, valamint bármely BGA-hoz és olyan alkatrészekhez, amelyek
nehezen javítható.
3. Kiváló megoldású optikai igazítási rendszer, pontos LED-elemek pozicionálása, precíz rögzítés.
4. Az optikai beállítás elektromosan vezérelt, automatikusan forgatható
5. Rögzítőfej beépített nyomásvizsgáló készülék a PCB védelmére
6. beépített infravörös lézeres pozicionálás, gyors pozicionálás PCB-hez.
7. Használjon HIWIN precíziós vezetősínt a fel és le mozgási rendszerhez, biztosítsa a megbízható és pontos futást
8. Végezze el a felső és alsó fűtőelem felfelé és lefelé történő igazítását, egy kijelölt helyi zóna fűtését, akadályozza meg, hogy a PCB
sárguljon.
9. Az alsó fűtőelem kézzel fel és le, valós időben beállíthatja a fűtési magasságot.
10. Használjon kerámia infravörös radiátort az infravörös fűtőhöz, amely stabilan és egyenletesen fűt, hosszú élettartammal
11. Az ember-gép interfésznek több üzemmódja és engedélye van, forrasztás, kiforrasztás és egér
kézi vezérlés, egyszerű kezelés.
12. Nagy felbontású érintőképernyő, amely akár 800*600 pixeles
13. Használja a joystick vezérlést az igazítási rendszerhez, nincs szükség bonyolult paraméterek beállítására
14. Alkalmazzon Delta kettős golyóscsapágyas ventilátort a levegőellátáshoz, nincs szükség külső levegőforrásra
15. DCCE 6 csatornás modul alkalmazása a hőmérséklet-szabályozó rendszerhez, automatikus PID-beállítás
16. A fűtőelemek valós idejű felügyelete, amikor baleset történik, a megfelelő érzékelők jelet küldenek a PLC-nek,
amely bezárja a kimeneti csatornát és megjeleníti a hibaállapotot. Automatikusan megvédi magát
