Mobile Ic automata újragolyós gép
1.HD CCD optikai beállító rendszer a pozicionáláshoz2.kiváló biztonsági funkció vészvédelemmel3.felső fűtőfej és rögzítőfej 2 az 1-ben kialakítás4.a felső légáramlás állítható, hogy megfeleljen a chipek igényeinek
Leírás

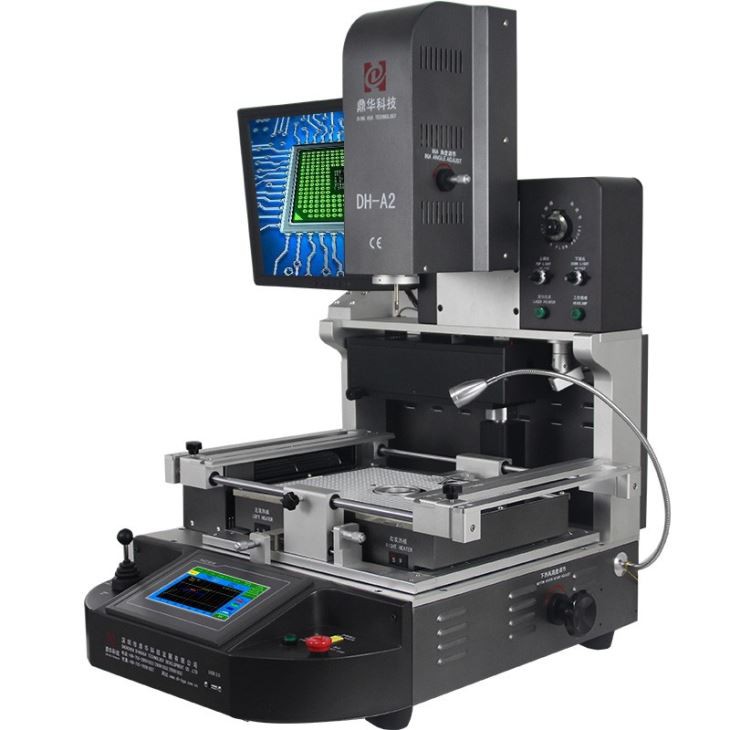

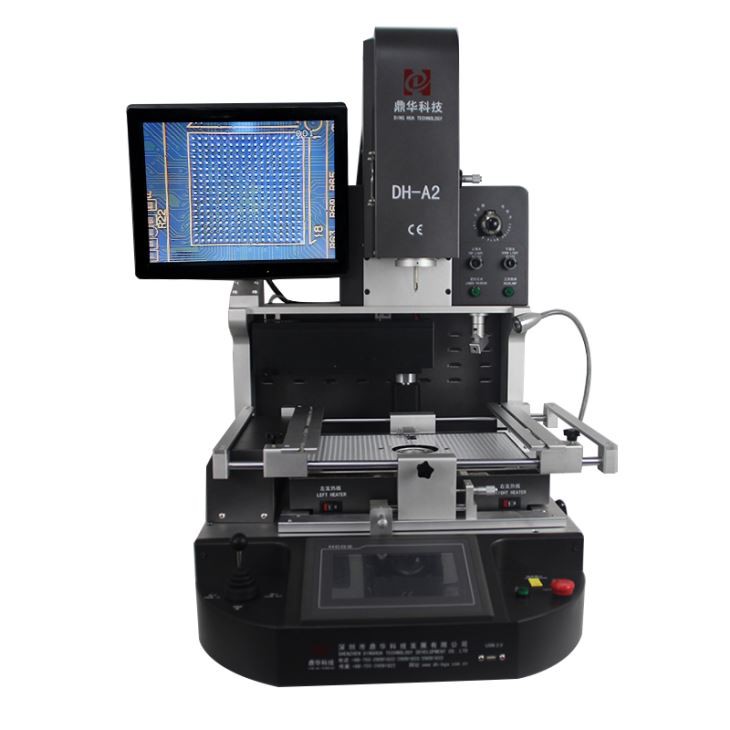

Mobil ic automata reballozó gép
A mobil IC automatikus újragolyósgép olyan eszköz, amelyet az integrált áramkörök (IC) javítására vagy cseréjére használnak.
mobiltelefon alaplapja. Ez egy hatékony és költséghatékony módszer a sérült IC-k cseréje nélkül történő javítására
a teljes alaplapot, csökkentve a javítási időt és a technikus költségeit.
Az újragolyózó gép különböző folyamatokat használ, mint például előmelegítés, folyasztószer, igazítás, visszafolyatás és hűtés a javításhoz
vagy cserélje ki az IC-t a mobileszközön. A folyamat magában foglalja a sérült IC eltávolítását az alaplapról,
a terület megmunkálása, speciális ötvözetből készült új golyók igazítása az eltávolított IC pontos helyzetéhez, majd forrasztás
az új IC-t az alaplapra.
Az automatikus újragolyós gép időt takarít meg, és csökkenti az alaplap sérülésének kockázatát, ahogy arra tervezték
ezt automatikusan végezze el, biztosítva az újragolyózási folyamat hatékony végrehajtását.
Összefoglalva, a mobil IC automata reballozógép nélkülözhetetlen eszköze a mobiltelefon-javító technikusoknak, mivel
felgyorsítja a javítási folyamatot és költséget takarít meg az alaplap javításával, nem pedig teljes cserével.
| Teljhatalom | 5500W |
| 3 független fűtőtest | Felső meleg levegő 1200 W, alsó meleg levegő 1200 W, alsó infravörös előmelegítés 3000 W |
| Feszültség | 110–240 V plusz /-10 százalék 50/60 Hz |
| Elektromos alkatrészek | 7 hüvelykes érintőképernyő, nagy pontosságú intelligens hőmérséklet-szabályozó modul és léptetőmotor-meghajtó plusz PLC plusz LCD kijelző plusz nagy felbontású optikai CCD rendszer és lézeres pozicionálás |

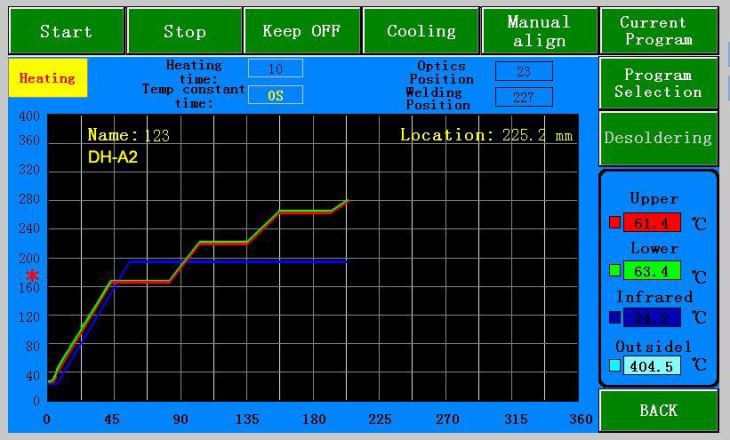

| Hőmérséklet szabályozás | K-Sensor zárt hurkú plusz PID automatikus hőmérséklet kompenzáció plusz hőmérséklet modul, hőmérséklet pontosság y ±2 fokon belül. |
| PCB pozicionálás | V-horony plusz univerzális rögzítés plusz mozgatható PCB polc |
| Alkalmazható PCB méret | Max 370x410mm Min. 22x22mm |
| Alkalmazható BGA méret | 1*1mm ~ 80x80mm |
| Méretek | 600x700x850 mm (H*Sz*Ma) |
| Nettó tömeg | 70 kg |
Speciális funkciók
① A felső forró levegő áramlása állítható, hogy megfeleljen a forgács igényének.
② Automatikus kiforrasztás, szerelés és forrasztás.

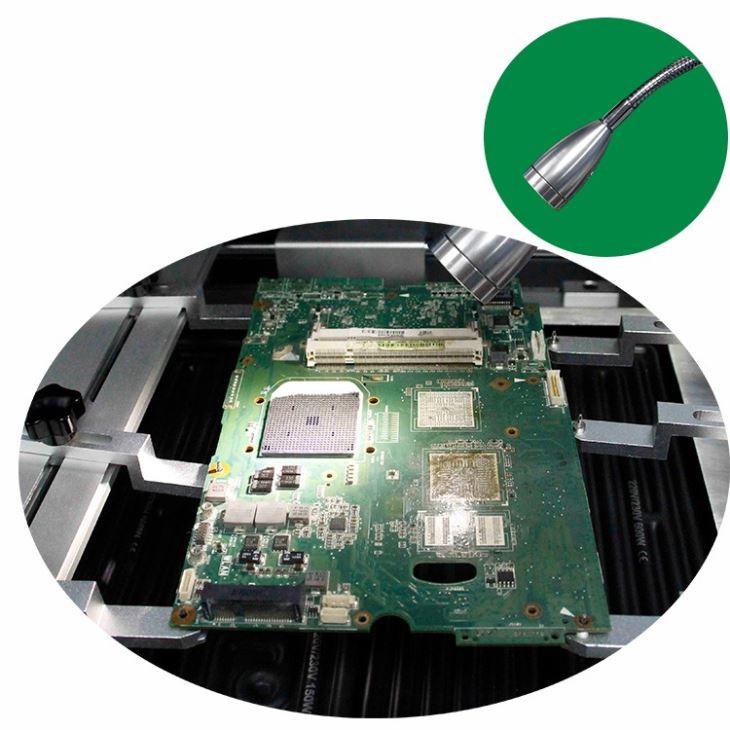

③ Beépített lézeres pozicionálás, segíti a PCB gyors pozicionálását.
④ Infravörös fűtési rendszer három független fűtőtesttel.

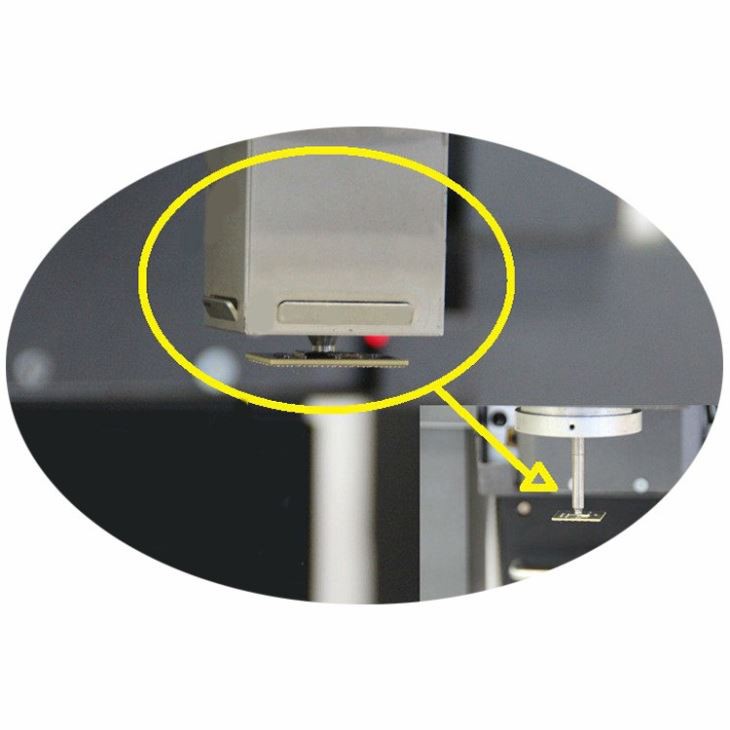

⑤ Rögzítőfej beépített nyomásvizsgáló eszközzel, hogy megvédje a nyomtatott áramkört az összenyomódástól.
⑥ A rögzítőfejbe beépített vákuum automatikusan felveszi a BGA chipet a kiforrasztás befejezése után.
1. Gép:1 készlet
2. Minden stabil és erős fa tokba csomagolva, behozatalra és exportra alkalmas.
3. Felső fúvóka: 3 db (31*31mm, 38*38mm, 41*41mm)
Alsó fúvóka: 2db (34*34mm, 55*55mm)
4. Gerenda:2 db
5. Szilvagombóc: 6 db
6. Univerzális rögzítés:6 db
7. Tartócsavar:5 db
8. Ecsettoll:1 db
9. Vákuumos csésze:3 db
10. Vákuumos tű:1 db
11. Csipesz:1 db
12. Hőmérséklet érzékelő vezeték: 1 db
13. Szakmai oktatókönyv:1 db
14. Oktató CD: 1 db
