Optical Xbox360 BGA átdolgozó állomás A Dinghua DH-A4D egy teljes automatikus SMT/BGA átdolgozó gép, amely szénszálas fűtőcsövekkel és üvegpajzs burkolattal rendelkezik
Leírás
A Dinghua DH-A4D egy teljesen automatikus SMT/BGA átdolgozó gép, amely szénszálas fűtőcsövekkel és üvegpajzs burkolattal van felszerelve. Nagy pontosságú optikai CCD rendszerrel és egy chip-adagolóval rendelkezik, amely jobbra/balra és hátra/elöl mozoghat. A beépített felső forró levegő fej, egy lézer mutatóval kombinálva, lehetővé teszi a pontos helyzetet a működés közben.
Egy optikai Xbox 360 BGA átdolgozó állomást terveztek a BGA ChIP -kapcsolatok helyreállítására az Xbox 360, a PS3, a laptopok, az okostelefonok és más elektronikus táblákon. Integrálja az optikai látást (CCD kamera és lézer) a pontos igazításhoz, a multi-zónás fűtéshez forró levegő és IR előmelegítés, automatizált chipek felvétele, elhelyezése és forrasztása, valamint egy érintőképernyős HMI segítségével, amelynek profiltárolója az ismétlődő munkafolyamatokhoz.
A termékparaméter
|
Teljes teljesítmény |
6800W |
|
Fűtőberendezés |
1200W |
|
Alsó fűtés |
2. 1200W, 3. német IR fűtés 4200W |
|
Hatalom |
110 ~ 220 V ± 10 ％ 50/60Hz |
|
Üzemi üzemmód |
Kettős joysticks művelet. Teljesen automatikus helymeghatározás, forrasztás, hűtés és integráció .. |
|
Optikai CCD kamera lencse |
Automatikus elöl / hátra, jobbra / balra vagy kézikönyv a Joysticks által, a Panasonicból importálva |
|
Chip -adagoló |
Teljes automatikus, alkalmazás 1*1 ~ 80*80 mm |
|
Kamera nagyítás |
10x - 220x |
|
Workbench finomhangolás: |
± 15 mm előre/hátra, ± 15 mm jobb/bal |
|
BGA pozicionálás |
Lézer helyzet, a PCB és a BGA gyors és pontos helyzete |
|
BGA chip szög beállító |
Max 60 fok |
|
Felső légáramlási sebesség |
A gomb beállításával beállítva megakadályozza az apró BGA mozgatását |
|
NYÁK -pozicionálás |
Az intelligens pozicionáláshoz a PCB x, y irányban beállítható "5 pontot támogatva" + V-Groove PCB konzol + univerzális szerelvények, a PCB munkapadra történő rugó telepítésével, a PCB deformációjától. |
|
Hőmérsékleti szabályozás |
K érzékelő, bezárja a hurokot |
|
Elhelyezés pontossága: |
± 0. 01mm |
|
Futó módszerek |
PLC vezérlés, szervo illesztőprogram |
|
Hőmérsékleti pontosság |
± 1 fok |
|
Világítás |
Tajvan által vezetett munkásfény, bármilyen szög állítható |
|
Hőmérsékleti profiltárolás |
50000 csoport |
|
PCB méret |
Max 410 × 450 mm perc 22 × 22 mm |
|
BGA chip |
2x 2 - 80 x80 mm |
|
Minimális forgács távolság |
0. 15 mm |
|
Külső hőmérsékleti érzékelő |
4PC |
|
Méretek |
700x700x950 mm |
|
Háló súlya |
95 kg |
Termék részletei

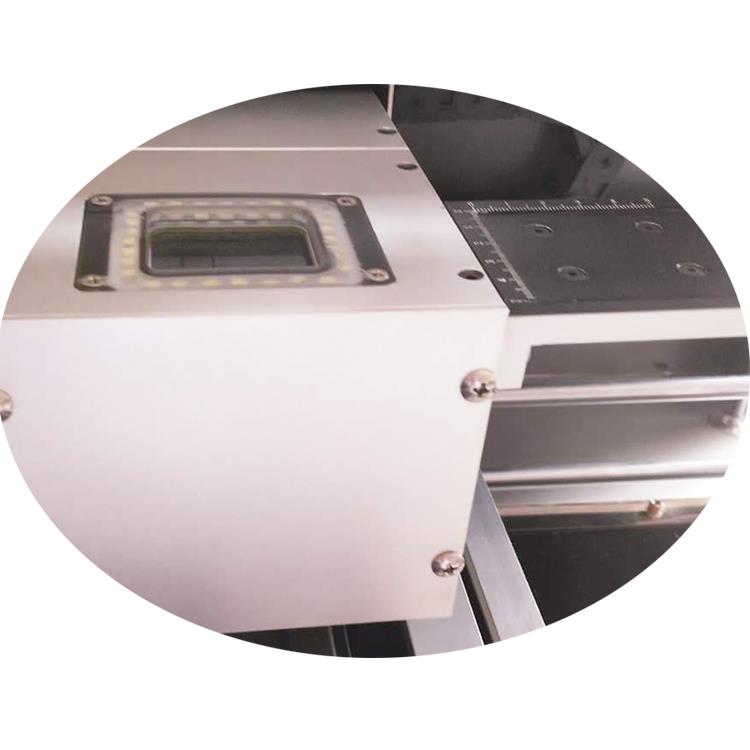

Az optikai CCD és a chip -adagoló együtt működik a PCB képalkotáshoz és a chip -celláshoz az elhelyezéshez vagy a forrasztáshoz, különösen
Amikor a pozicionálást az érintőképernyőn állítják be, a felső fej automatikusan megtalálja a chip helyét.

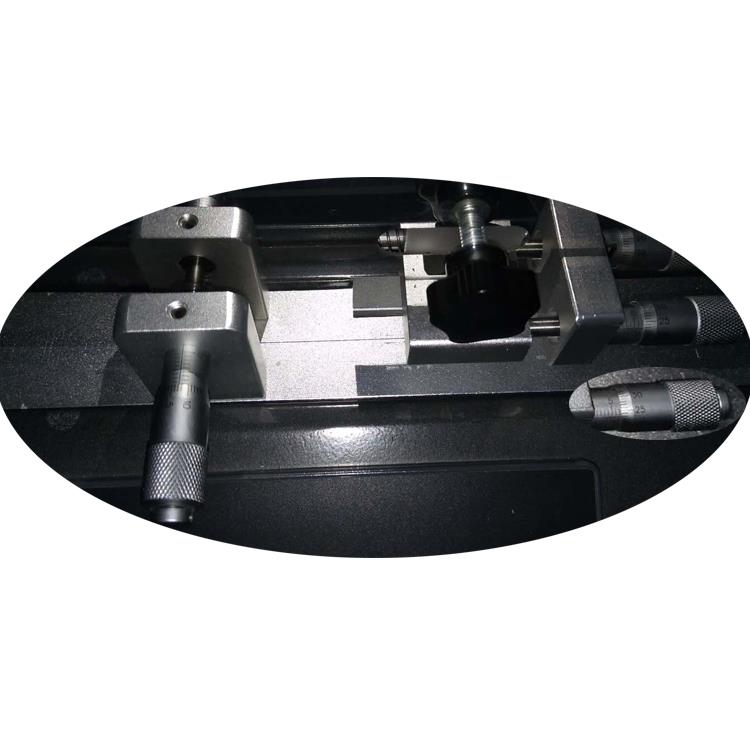

Összesen 3 mikrométer van, az egyik a felső fejnél van a chipek szögének beállításához, a másik 60 fokos, a másik kettő pedig a PCB -hez.
A helymeghatározás mozgatása +/- 15 mm, hogy a PCB munkapadját balra/jobbra vagy hátra/elülső oldalra tegye, a 0. 01mm pontos pontosságát.

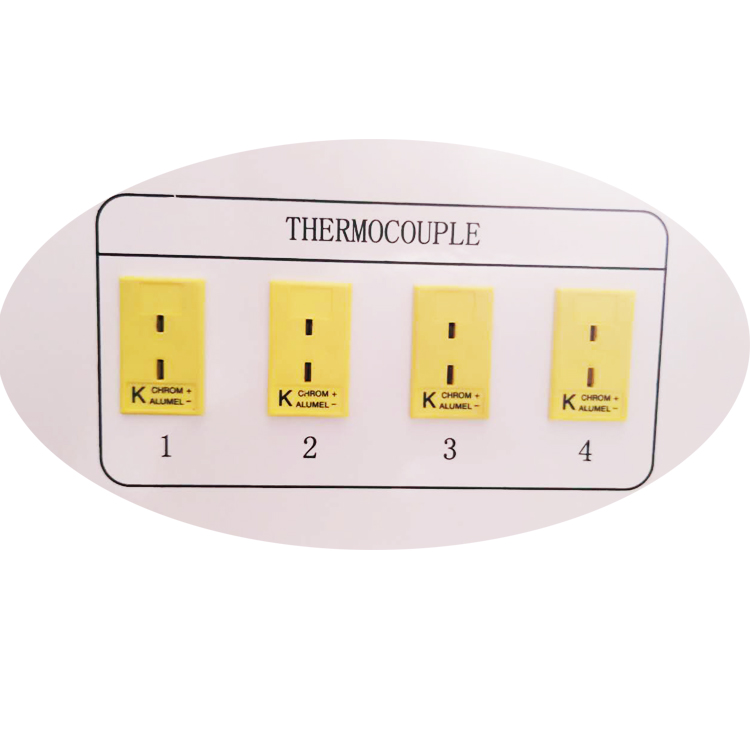

Hőelem, 4 PC áll rendelkezésre, a valós hőmérséklet kimutatására, és ha szükséges, néhány hőmérséklet kalibrálható.
Az IR előmelegítő terület, amelyet egy magas hőmérsékletű üvegpajzs borít, amely megakadályozhatja a kis alkatrészek vagy a por belsejében.

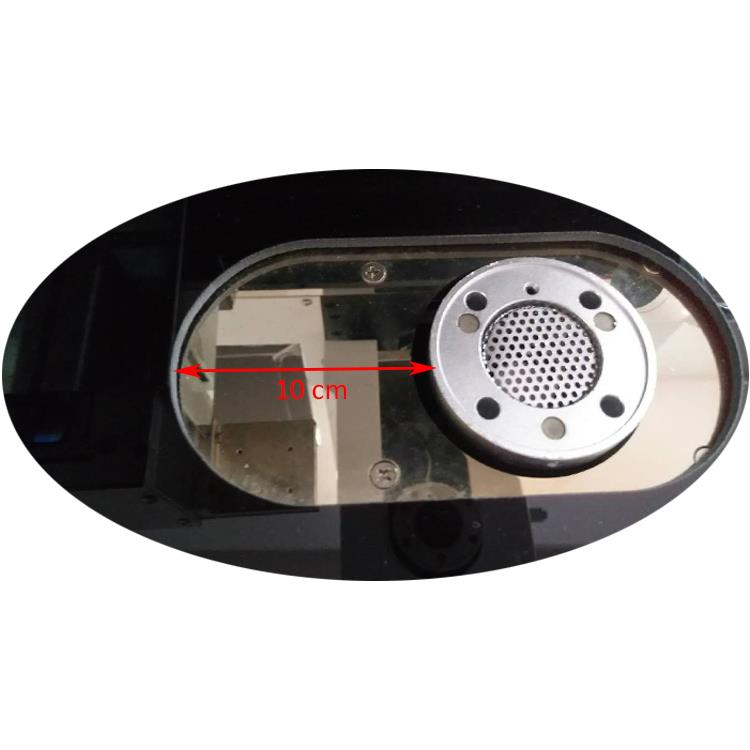

Ezenkívül az egész IR területet balra vagy jobbra lehet mozgatni, maximális 10 cm -re, a chip helyzet fűtéséhez.

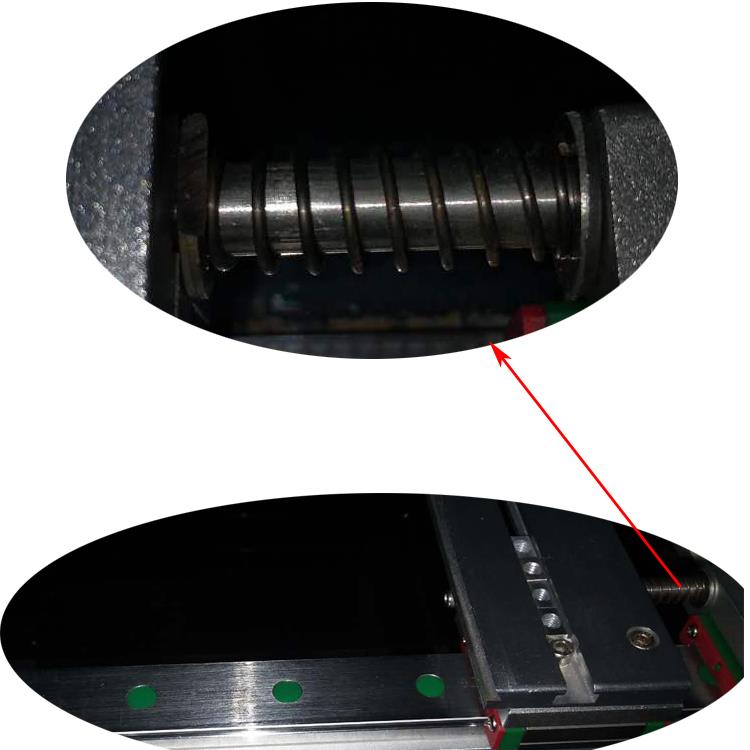

A PCB munkapadján lévő rugó megóvhatja a PCB védelmét, amikor felmelegszik.

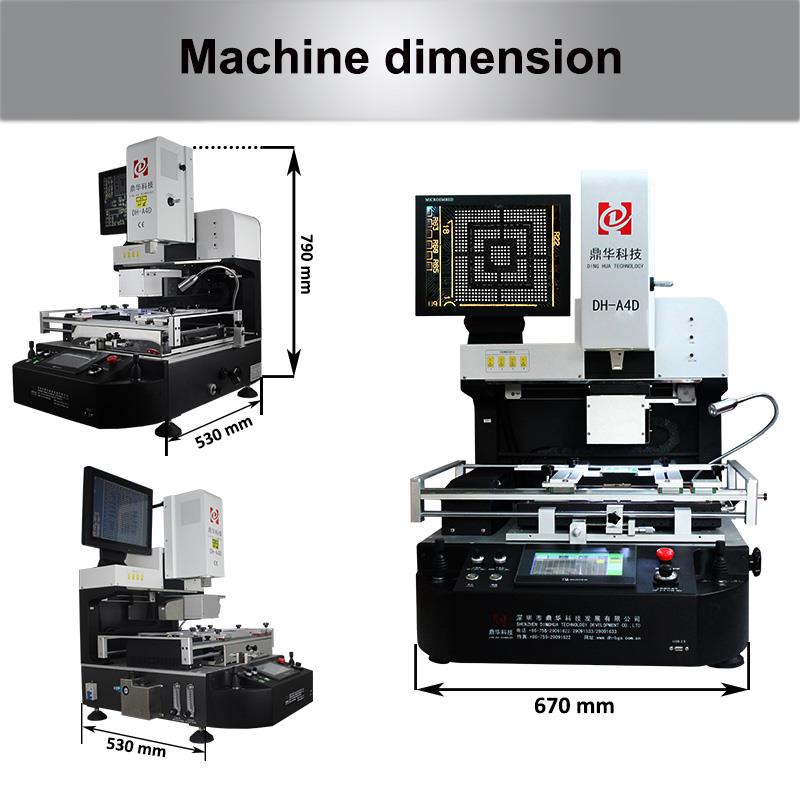

SMT/BGA átdolgozó állomás DH-A4D, Méretek: LWH = 670530A 790 mm -es rétegelt lemez dobozba van csomagolva, belső habmal a gépvédelem érdekében. Akár Európába, az Egyesült Államokba vagy bármely más országba szállítják, jóváhagyják.
Szállítás, csomagolás és az optikai Xbox 360 BGA átdolgozó állomás értékesítése:
Az olyan gépek, mint a DH-A4D, legalább 24 órán keresztül rezegnek a kézbesítés előtt. Mi vagyunk az egyetlen gyártó, aki rezgési tesztet végez a BGA átdolgozó állomások számára. A rezgés után a gépet legalább 12 órán keresztül folyamatosan futtatják.
Mindegyik egység egy füstölt rétegelt lemez dobozba van csomagolva. A rendeltetési országtól függetlenül nincs korlátozás az importálásra.
Az értékes ügyfelek, akik használják a gépünket

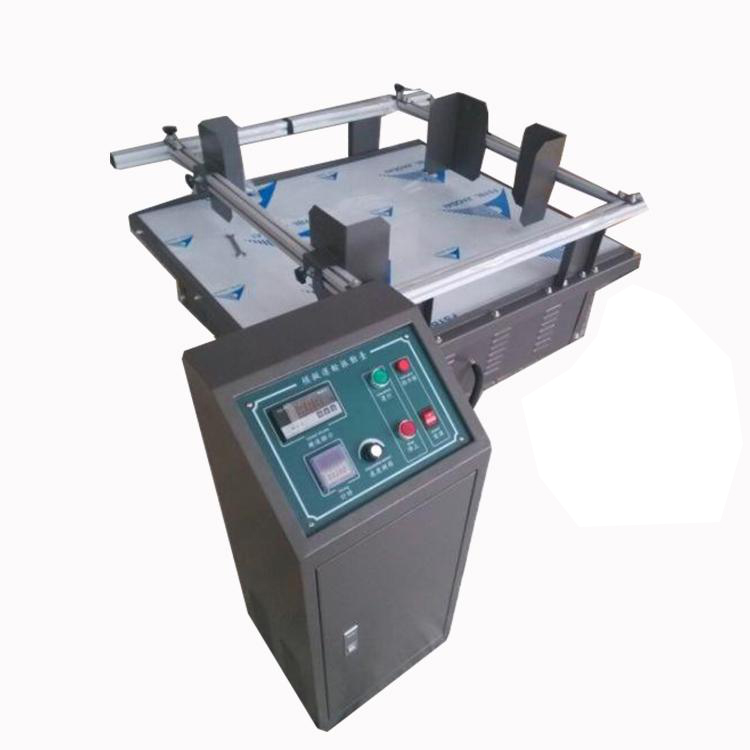

Ez egy rezgésvizsgáló gép. Mi voltunk az első, aki a BGA átdolgozásának tesztelésére használtuk a kézbesítés előtt, és azt találtuk, hogy az évek során továbbra is az egyetlen vállalat vagyunk Kínában.
A rezgési teszt után a gép újabb tesztelésen megy keresztül, hogy megbizonyosodjon arról, hogy nem történt probléma.
Kínálunk egy 2- év garanciát a teljes gépre, a 3- év garanciát a fűtőberendezésekre és az élettartamú műszaki támogatást.
Ügyfelek, akik együttműködtek velünk
GYIK
1. kérdés: Hogyan működtethetjük a gépeit?
A1:Biztosítunk egy felhasználói kézikönyvet és működési videókat ügyfeleink számára. Ezenkívül, ha az ügyfelek meglátogatják a cégünket, akkor lépésről lépésre bemutathatjuk a műveletet. Általában 2-3 órákat vesz igénybe, amíg egy új felhasználó elsajátítja ezeket a készségeket.
2. kérdés: Milyen értékesítés utáni szolgáltatást kínál?
A2:Általában hároméves garanciát adunk a fűtőközi vezetékekre, a teljes gép kétéves garanciáját és az élettartamú műszaki támogatást.
3. kérdés: Hány napra lesz szüksége a gépek fogadásához, és milyen kézbesítési lehetőségek állnak rendelkezésre?
A3:A gépeket a 2-3 teljes kifizetés után néhány napon belül szállíthatjuk. A pontos szállítási idő a választott szállítási módszertől függ:
- 3-7 napokDHL, FedEx, UPS stb.
- 3-5 napoklégi úton a repülőtérre (ajtó-airport szolgáltatás)
- 25-35 napoktengeren keresztül a tengeri kikötőbe (kikötő-port szolgáltatás)
4. kérdés: Milyen a csomag? Biztonságos a szállítás során?
A4:Az összes BGA átdolgozó gépet biztonságosan csomagolják standard, erős fa kartonokba, amelyek belsejében habpárnák, hogy biztosítsák a biztonságot a szállítás során.
Know-how a BGA átdolgozó állomástól
A forró levegő és az infravörös (IR) az átdolgozó állomások két fő típusa, amelyeket az OEM -ek és a PCB -szerződések gyártói általában használnak. Minden típusnak megvannak az előnyei és hátrányai. A megfelelő kiválasztáshoz az alkalmazásához számos tényező gondos megfontolását igényli, ideértve a költségvetést, a munkakövetelményeket és a személyzet szakértelmét.
Az alábbiakban felvázolunk néhány különbséget a forró levegő és az IR BGA átdolgozó állomások között. Van kérdése, vagy segítségre van szüksége annak meghatározására, hogy melyik az Ön számára? A Precision PCB Services, Inc. csapata itt van, hogy segítsen Önnek. Vegye fel a kapcsolatot egy képviselővel közvetlenül telefonon vagy e -mailben személyre szabott támogatás céljából.
