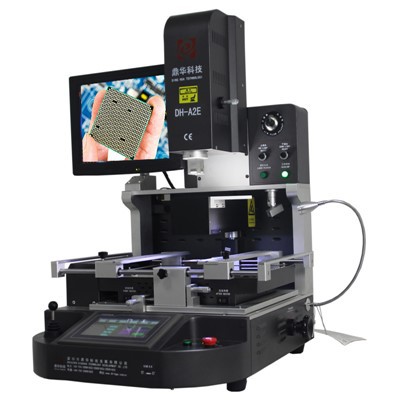

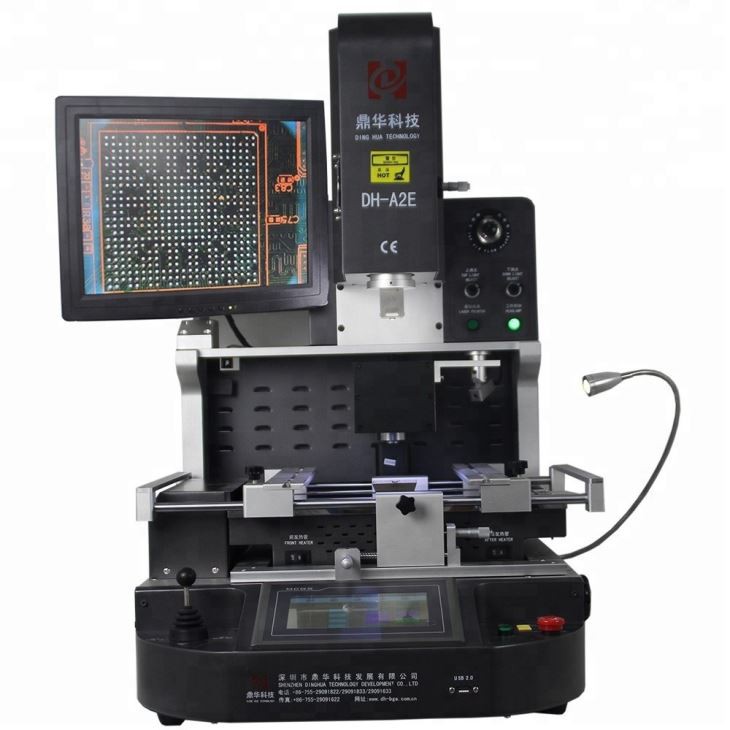

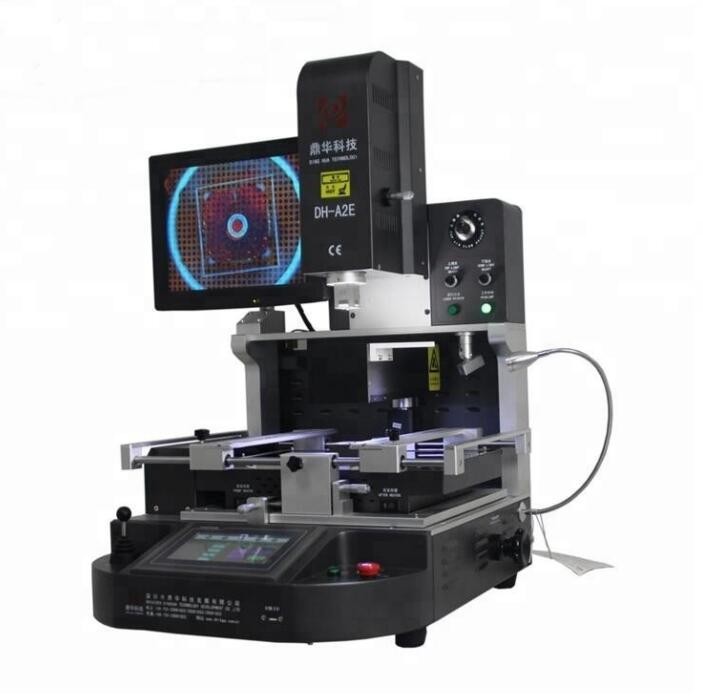

Optikai igazítás mobil IC javítóeszközök

Optikai igazítás mobil IC javítóeszközök

Az Optical Alignment Mobile IC Repairing Tools speciális berendezések az integrált áramkörök (IC-k) precíziós javítására és igazítására mobil eszközökben, például okostelefonokban. Ezek az eszközök, amelyek gyakran a BGA átdolgozó állomások részét képezik, nagy pontosságú optikai rendszereket, például mikroszkópokat vagy kamerákat tartalmaznak az IC-k pontos pozicionálására. Biztosítják a kis alkatrészek, például a BGA chipek és az áramköri lapok megfelelő összehangolását. A rendszer magában foglalja a forrasztó- vagy átdolgozó berendezéseket is automatizált funkciókkal és precíz hőmérséklet-szabályozással, amely lehetővé teszi a biztonságos és hatékony javításokat.



Kiforrasztó BGA Golyó és ón



Műszaki adatok:

1	Teljes teljesítmény	5200w
2	3 független fűtőtest	Felső meleg levegő 1200 W, alsó meleg levegő 1200 W, alsó infravörös előmelegítés 2700 W
3	Feszültség	AC220V±10% 50/60Hz
4	Elektromos alkatrészek	7" érintőképernyő + nagy pontosságú intelligens hőmérséklet-szabályozó modul + léptetőmotor meghajtó + PLC + LCD kijelző + nagy felbontású optikai CCD rendszer + lézeres pozicionálás
5	Hőmérséklet szabályozás	K-Sensor zárt hurkú + PID automatikus hőmérséklet kompenzáció + hőmérséklet modul, hőmérséklet pontosság ±2 fokon belül.
6	PCB pozicionálás	V-horony + univerzális rögzítés + mozgatható PCB polc
7	Alkalmazható PCB méret	Max 370x410mm Min. 22x22mm
8	Alkalmazható BGA méret	2x2mm ~ 80x80mm
9	Méretek	600x700x850 mm (H*Sz*Ma)
10	Nettó tömeg	70 kg

Alkalmazások:



Jellegzetes:

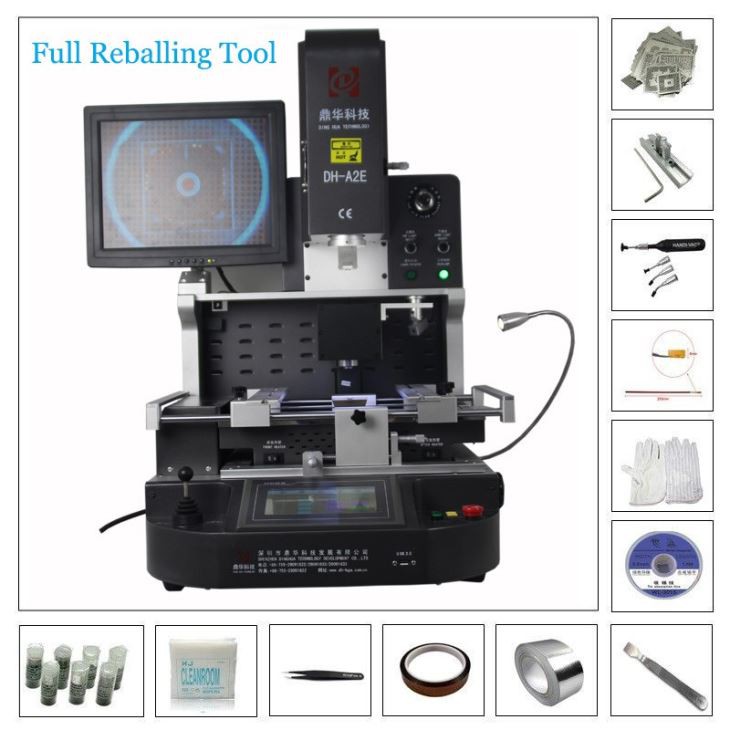

Csomagolási lista:

Anyagok: Erős fa tok+fa rudak+álló gyöngypamut fóliával

1 db optikai igazítás mobil IC javítóeszközök

1db ecsettoll

1db használati utasítás

1db CD videó

3db felső fúvókák

2db alsó fúvókák

6 db univerzális lámpatest

6db rögzített csavarok

4db tartócsavar

1db csipesz

Szívó mérete: 2,4,8,10,11 mm átmérőjű

Belső hatlapfejű kulcs: M2/3/4

Mérete: 81*76*85cm

Bruttó tömeg: 115 kg



GYIK

1. Hogyan működik a csomag? Biztonságos a terjesztési folyamat?

egy erős keményfa tok, a fából készült rudak és a fóliába csomagolt gyöngypamut együtt működnek, hogy megtartsák

a gép biztonságos a szállítás során.

2. Hogyan lesz kézbesítve? Mennyi idő alatt érkezik meg a gép?

Általában körülbelül 5 napot vesz igénybe futárral a DHL, FedEx, UPS stb.

Vagy utazhat repülővel (Door to Airport Service), és körülbelül három napon belül megérkezhet.

Ehelyett hajóval utazhat a kikötőbe; a minimális CBM szükséglet 1 CBM, és az utazás 30 napot vesz igénybe.

3. Felajánlhatja a garanciát? Mi a helyzet a vásárlás utáni támogatással?

A gépre egy év garancia vonatkozik, a műszaki segítség ingyenes.

Miután megvásárolta valamelyik gépünket, technikai segítséget és oktatófilmeket kínálunk, amelyeket mellékelünk

a berendezéshez.

4. Egyszerű a gép használata? Használhatom még hatékonyan, ha nincs hozzáértésem?

Valójában a gépeinket úgy készítettük, hogy könnyen kezelhetők legyenek. Míg használatuk megtanulása általában kettő között tart

és három óra, ha ügyes vagy, sokkal gyorsabban megy a tanulás.

5, Adsz nekünk ingyenes képzést, ha meglátogatjuk a gyárát?

teljesen! Szeretettel meghívjuk Önt üzemünkben tartott képzésre.

6. Mik a fizetési feltételek?

T/T, MoneyGram, Western Union, PayPal stb.





Specifikáció:



Teljes teljesítmény	5200W
Felső fűtés	1200W
Alsó fűtés	2. 1200 W, 3. IR fűtés 2700 W
Feszültség	AC220V/110V±10％ 50Hz
Etetési rendszer	Automata chip adagoló rendszer
Üzemmód	Két üzemmód: kézi és automatikus, szabadon választható! HD érintőképernyő, intelligens ember-gép, digitális rendszerbeállítás.
Hőmérséklet profil tárolása	50, 000 csoport (korlátlan számú csoport)
Optikai CCD kamera lencse	Automatikus kinyújtás és összecsukás a BGA chip kiválasztásához és elhelyezéséhez
Kamera nagyítás	1,8 millió pixel
Munkaasztal finomhangolás:	±15mm előre/hátra, ±15mm jobbra/balra
Elhelyezési pontosság:	±0,015 mm
Bga pozicionálás	Lézeres pozicionálás, PCB és BGA gyors és pontos pozicionálása
PCB pozíció	Intelligens pozicionálás, a NYÁK X, Y irányban állítható "5 pontos támogatással" + V-horonyos NYÁK tartó + univerzális rögzítések.
Világítás	Tajvan led munkalámpa, bármilyen szögben állítható
Hőmérséklet szabályozás	K érzékelő, zárt hurok, PLC vezérlés
Hőmérséklet pontosság	±2 fok
PCB méret	Max 450×400 mm Min. 22×22 mm
BGA chip	1x1 - 80x80 mm
Minimális forgácstávolság	0,015 mm
Külső hőmérséklet-érzékelő	1 db
Méretek	740×630×710 mm
Nettó tömeg	70 kg
