CCD kamera optikai BGA átdolgozó állomás
1. Termék Bevezetés irányított átdolgozás! · Nagyon hatékony 1200 W-os forró levegő fűtőfej · Fókuszált, pontos 1200 W Hot levegő alacsonyabb fűtés · Nagygyakorlati IR-fűtés (2700 W)
Leírás
1. Termék Bevezetés
A CCD Camera Optical BGA átdolgozó állomás egy nagy pontosságú eszköz, amelyet a BGA (golyórácsos tömb) chips javításához használnak . beépített CCD-kamera és optikai igazító rendszerrel, amely biztosítja az alkatrészek pontos elhelyezését . A kamera lehetővé teszi a kamera valós idejű vizuális összehangolását a forgács és a PCB párnák között. Az eltérés . Az ilyen típusú állomás ideális finom vagy nagy sűrűségű áramköri javításokhoz, ahol a pontosság kritikus .
Vezetett átdolgozás - A Precision megfelel a hatalomnak
- Nagy hatékonyságú 1200 W-os forró levegő felső fűtőfejjel
- Koncentrált és pontos 1200 W alacsonyabb meleg levegő fűtés
- Nagyterületű 2700 W infravörös alsó fűtés egyenletes fűtéshez
- Beépített vákuumpipetta az alkatrészek eltávolításához és elhelyezéséhez
- Integrált erőérzékelő a nagyon pontos alkatrészek elhelyezéséhez
- Továbbfejlesztett vizuális irányítási rendszer a pontos igazításhoz
- Szoftver által támogatott pozicionálás az optimalizált munkafolyamathoz
- Mikrométer beállítása a finomhangolt elhelyezés pontosságához
- Ideális minden típusú chip-szintű javítási és átdolgozási alkalmazásokhoz
2. Termék specifikációk
| Méretek (w x d x h) mm -ben | 660 x 620 x 850 |
| Súly kg -ban | 70 |
| Antisztatikus tervezés (igen/n) | Y |
| Power besorolás W -ben | 5300 |
| Névleges feszültség V AC -ban | 220 |
| Felső fűtés | Forró levegő 1200W |
| Alacsonyabb fűtés | Forró levegő 1200W |
| Előmelegítő terület | Infravörös 2700W, méret 250 x330 mm |
| PCB mérete mm -ben | 20 x 20-370 x 410 (+x) |
| Alkatrész mérete mm -ben | 1 x 1–80 x 80 |
| Művelet | 7- inch beépítési érintőképernyő . 800*480 felbontás |
| Teszt szimbólum | CE |

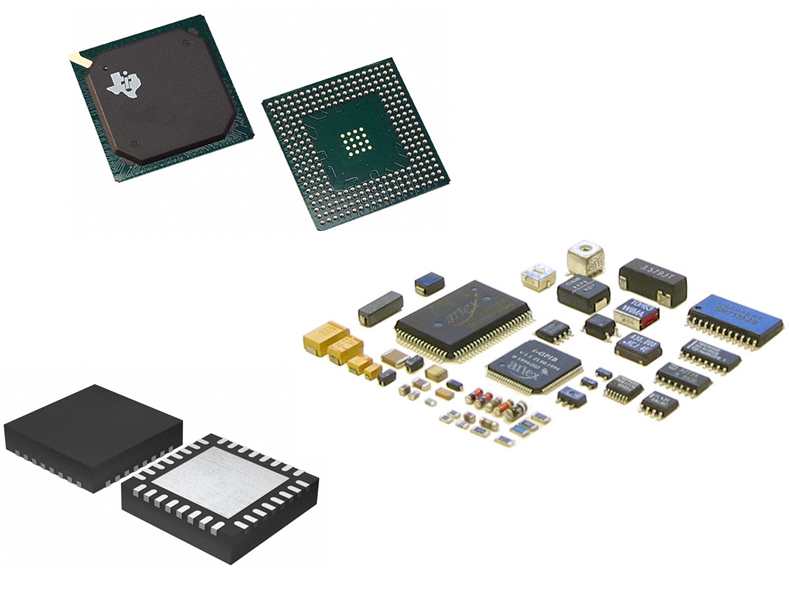

3. Termékalkalmazások
Az átdolgozó rendszereink támogatják az SMD komponensek teljes skáláját - az ultra -kicsi tervektől (008004) a nagy BGA -kig - pontos ellenőrzéssel az összes folyamatparaméter felett, hogy bármilyen kihívást magabiztosan kezeljenek .
Az összes SMD átdolgozási igényhez tervezték, biztosítva a megbízható, jó-új eredményeket az átdolgozott alkatrészekhez .

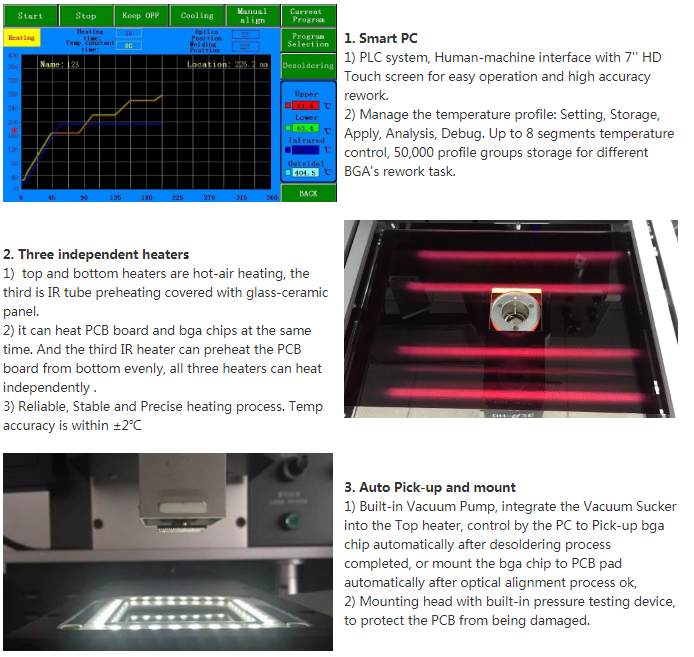

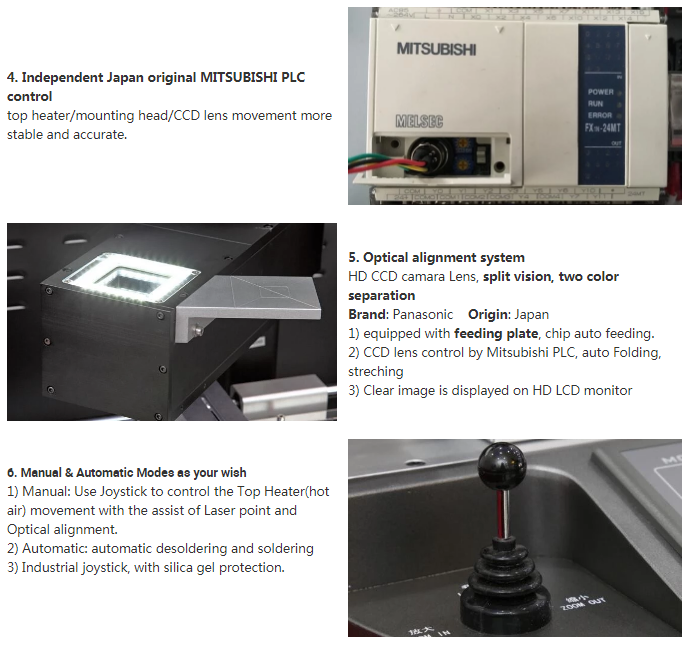

4. Termék részletei
5. Termékminősítések
6. Szolgáltatásaink
A Dinghua -nál számos műszaki és értékesítési támogatási szolgáltatást nyújtunk mind a meglévő, mind a leendő ügyfelek számára, ideértve a következőket is:
• Termékadatok és információk
• Telepítési és kalibrációs támogatás
• SMT/BGA átdolgozási folyamat támogatása
• Karbantartási és jótállási támogatás
• Frissítés és szoftverfrissítési támogatás
7. GYIK
● Szeretnék Shenzhen Dinghua Technology Development Co ., Ltd . . ügynökségének ügynökévé válni?
A:Shenzhen Dinghua Technology Development Co ., Ltd . ügynököket keres a különböző globális piacokon . Saját R & D osztályunk van .} oEM és ODM szolgáltatások elérhetők . üzleti partnerek az egész világon a világ minden tájáról.
● Milyen típusú BGA -átdolgozó gépeket készít a Shenzhen Dinghua Technology Development Co ., Ltd . főként termel?
A fő termékkategóriák a következők:
Billentyűzet BGA átdolgozó állomások
Kézi BGA átdolgozó állomások érintőképernyőkkel
Kézi BGA átdolgozó állomások érintőképernyőkkel és optikai igazító rendszerekkel
Félautomata BGA átdolgozó állomások érintőképernyőkkel és optikai igazító rendszerekkel
Teljesen automatikus BGA átdolgozó állomások érintőképernyőkkel és optikai igazító rendszerekkel
● Hány fúvókát kínál?
A:3 felső fúvókát és 2 alsó fúvókát biztosítunk . Az összes fúvóka anti-rust titánötvözetből készül, . A felső fúvókát visszaverő szellőzőnyílással tervezték, hogy megvédje a környező alkatrészeket . A mágneses fúvóka könnyen telepíthető, beállítható, és cserélje ki a .}}}}}}}}}
