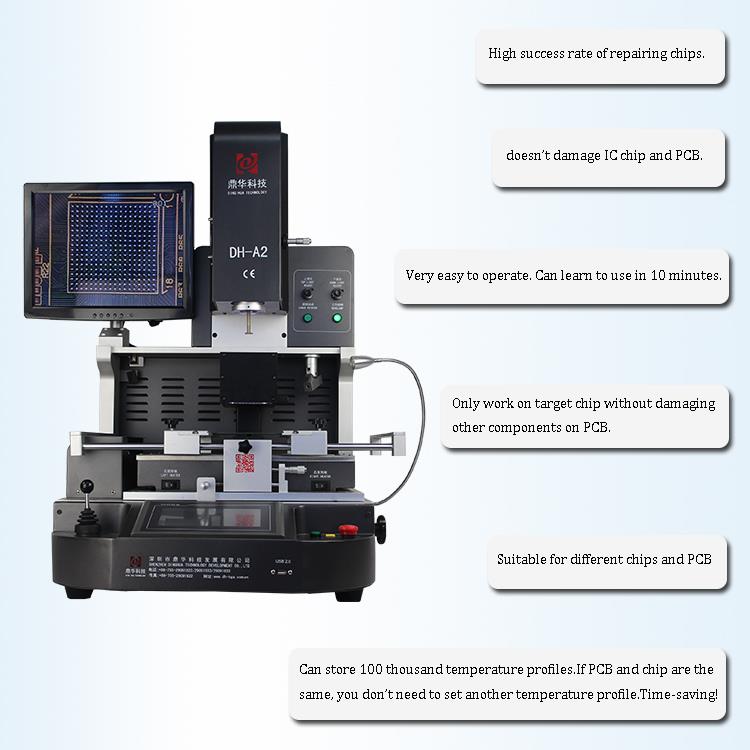

Forrasztóállomás mobil IC javításhoz
Leírás
A mobil IC javítására szolgáló forrasztóállomás egy speciális eszköz, amelyet a technikusok a javításhoz és módosításhoz használnak
mikroelektronikai alkatrészek mobileszközön. Jellemzően egy átdolgozó állomásból áll, amely hőmérséklet-
vezérelt fűtőelem és cserélhető fúvókák, forró levegő a régi alkatrészek eltávolításához és egyéb tartozékok
például nagyító, csipesz és fluxus, amelyeket esetleg használnia kell. Az állomást úgy tervezték, hogy pontos legyen
és megbízható hőmérsékletszabályozás, nagy sebességű fűtés és alacsony hőmérsékletű működés a kényes alkatrészekhez.
Egyes modellek digitális kijelzőkkel, programozható beállításokkal és automatikus kikapcsolásokkal is rendelkeznek a nagyobb kényelem és
biztonság. Összességében a mobil IC-javításhoz szükséges forrasztóállomás nélkülözhetetlen eszköz minden modern elektronikán dolgozó technikus számára.
A forrasztóállomás jellemzői a mobil IC javításához:
1. Automatikus ki- és újraforrasztás, könnyű kezelhetőség, széles körű felhasználással.
2. Megfelelő működés mellett a javítási siker aránya eléri a 99%-ot.
3. Magas hőmérsékletű vezérlőrendszer, precíz k-típusú hőelemes zárt hurkú szabályozással, PID auto
hőmérséklet kompenzációs rendszer, külső hőm. érzékelő, amely az eltérést ±2 fokot teszi.
A forrasztóállomás specifikációja a mobil IC javításához:
Teljhatalom | 5300W |
Felső fűtés | 1200W |
Alsó fűtés | 2. 1200 W, 3. IR fűtés 2700 W |
Erő | AC220V±10％ 50Hz |

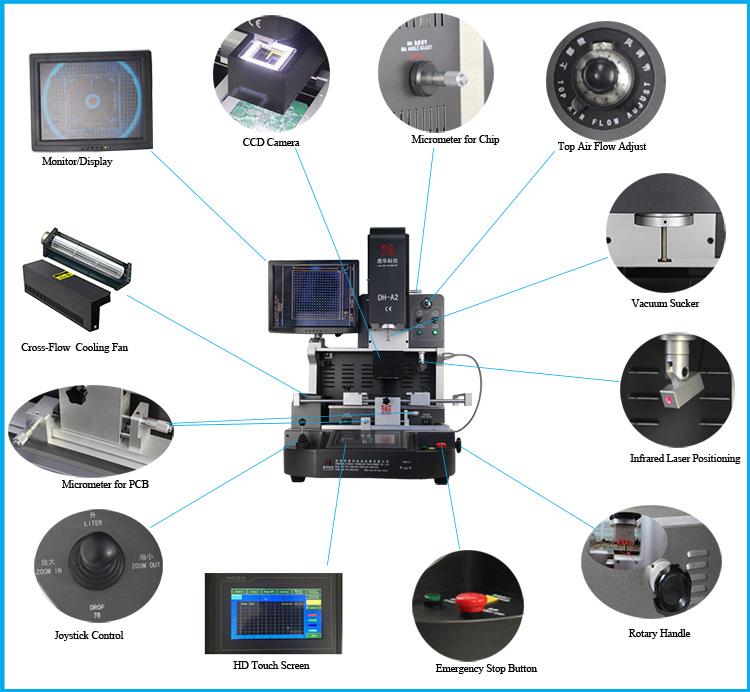

Üzemmód | Két üzemmód: kézi és automatikus. HD érintőképernyő, intelligens ember-gép, digitális rendszerbeállítás. |

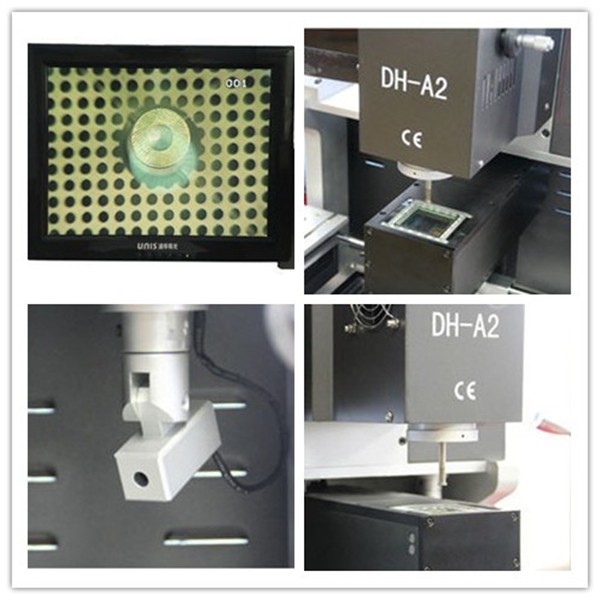

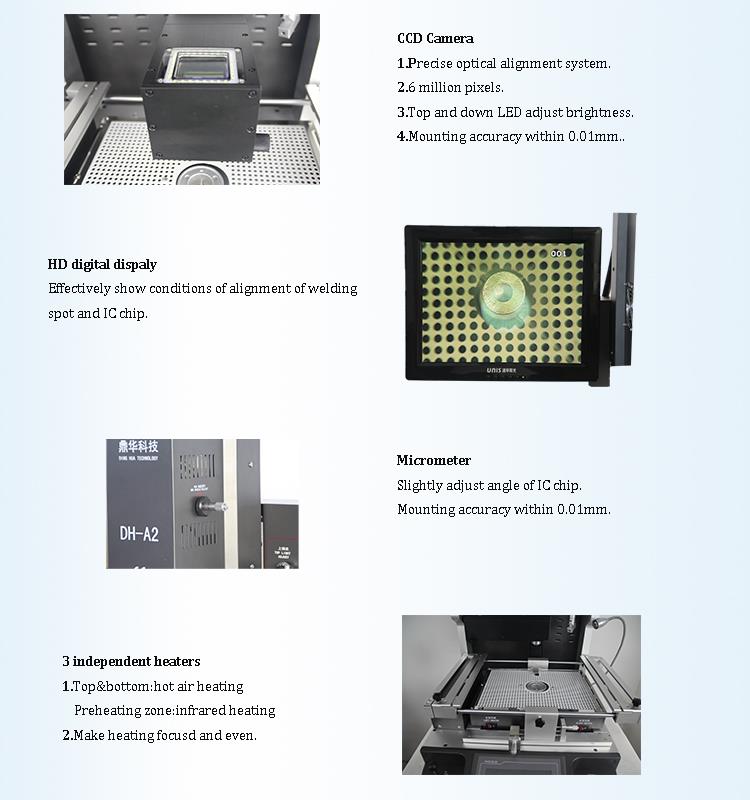

Optikai CCD kamera lencse | 90 fokban nyitható/összecsukható |
Kamera nagyítás | 1,8 millió pixel |
Munkaasztal finomhangolás: | ±15mm előre/hátra, ±15mm jobbra/balra |
Elhelyezési pontosság: | ±0,01 mm |

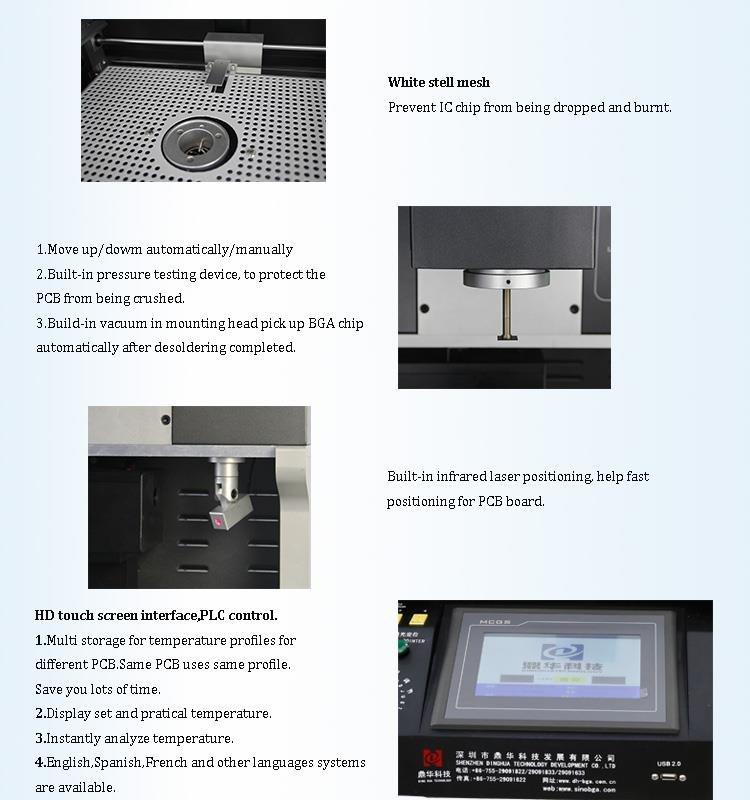

Bga pozicionálás | Lézeres pozicionálás, pcb és bga gyors és pontos pozicionálása |
PCB pozíció | Intelligens pozicionálás, a NYÁK X, Y irányban állítható "5 pontos támogatással" + V-horonyos NYÁK tartó + univerzális rögzítések. |

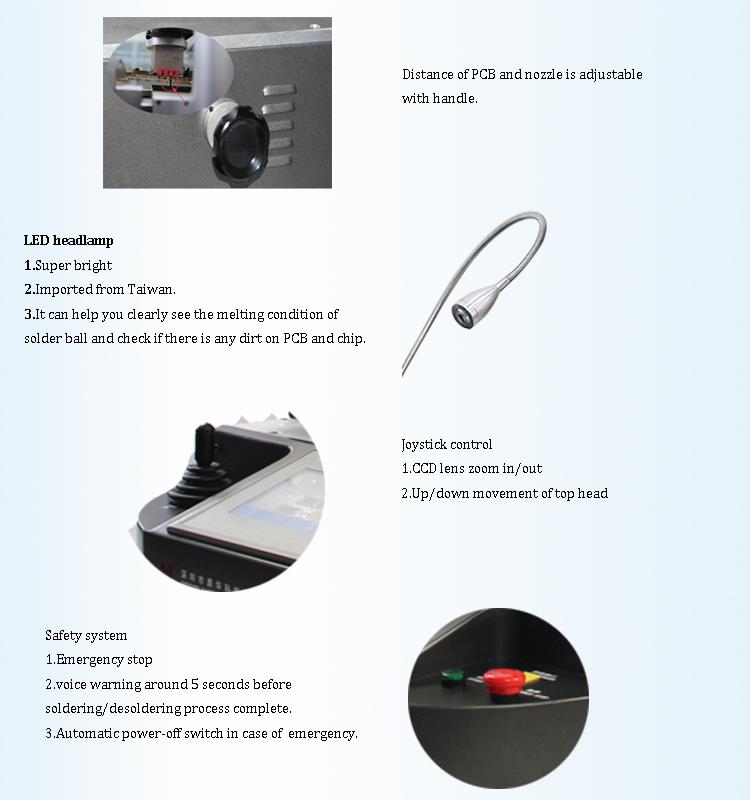

Világítás | Tajvan led munkalámpa, bármilyen szögben állítható |
Hőmérséklet profil tárolása | 50 000 csoport |
Hőmérséklet szabályozás | K érzékelő, zárt hurok, PLC vezérlés |
Hőmérséklet pontosság | ±2 fok |
PCB méret | Max 370×410 mm Min. 22×22 mm |
BGA chip | 1x1 - 80x80 mm |
Minimális forgácstávolság | 0,15 mm |
Külső hőmérséklet-érzékelő | 1 db |
Méretek | 530x670x790mm |
Nettó tömeg | 65 kg |
