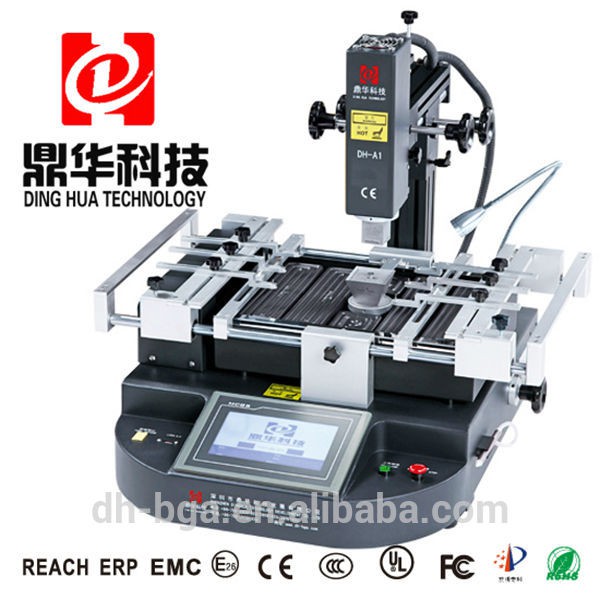

Érintőképernyős Xbox360 BGA Rework Station

Érintőképernyős Xbox360 bga átdolgozó állomás

Gyors előnézet:

Eredeti gyári ár! DH-A1 BGA Rework Machine IR fűtővel Xbox360 javításhoz már raktáron.

Átdolgozó állomásunkat elsősorban a BGA, CCGA, QFN, CSP, LGA, Micro SMD, LED stb. átdolgozására használják.

A többfunkciós és innovatív kialakítású Dinghua gép egyablakos rombolásra, szerelésre és forrasztásra képes.

1. Specifikáció

2. A DH-A1 BGA átdolgozó állomás leírása

1. Hangos figyelmeztetéssel 5-10 másodperccel a fűtés befejezése előtt: emlékeztesse a kezelőt, hogy időben vegye fel a bga chipet. Után

fűtés, hűtőventilátor automatikusan működik, ha a hőmérséklet szobahőmérsékletre hűl (<45℃ ),

A hűtőrendszer automatikusan leáll, hogy megakadályozza a fűtőelem elöregedését.

2.CE tanúsítás jóváhagyása.Kettős védelem: Túlmelegedés elleni védelem + vészleállító funkció.

3. Külső csatlakozás digitális forrasztópákával a gyors, kényelmes és nagy hatékonyság érdekében az ón tisztításához!

4.Lézeres pozicionálás, könnyű és kényelmes pozicionálás.

3. Miért érdemes a Dinghuát választani?

1. Mi vagyunk a professzionális BGA átdolgozó állomás gyártója. És már több mint 13 éve ebben a bejelentésben.

Tervezéssel, fejlesztéssel, gyártással és értékesítéssel foglalkozik.

2. A mi gépünk a legjobb minőségű, alacsony áron. Népszerűek a javítóműhelyek és a gyakorlóiskolák körében az egész világon.

Üdvözöljük ügynökünkként.

3.Gyors szállítás: FedEx, DHL, UPS, TNT és EMS. Sok modell folyamatosan raktáron van.

4. Fizetés: Western Union, PayPal, T/T.

5.OEM és ODM üdvözlendő.

6.Minden gép fel lesz szerelve használati útmutatóval és CD-vel.

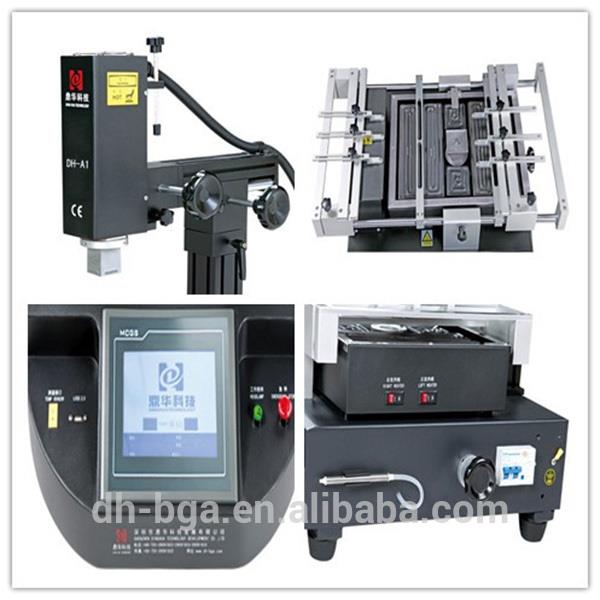

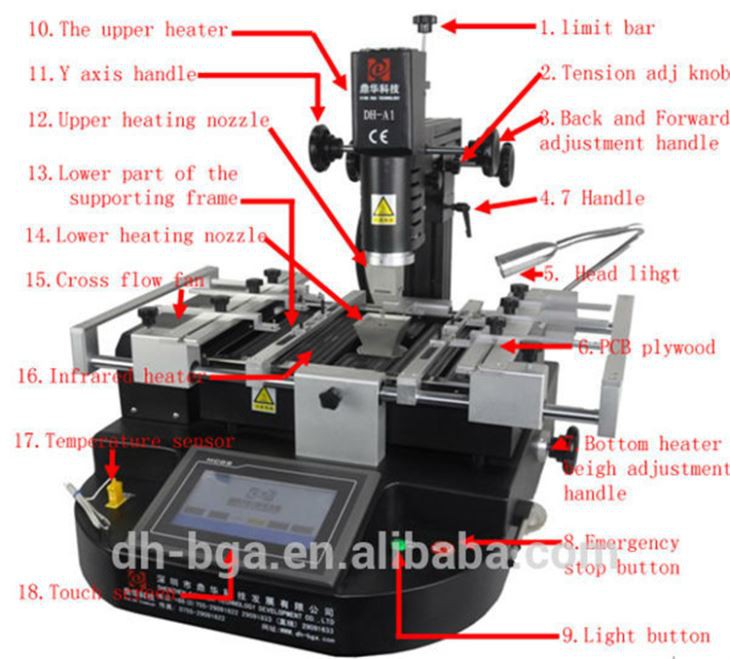

4.A DH-A1 BGA REWORK STATION részletes képei

5 A DH-A1 BGA REWORK STATION csomagolási és szállítási adatai

6. A DH-A1 BGA REWORK STATION szállítási adatai

7. Kapcsolódó ismeretek

A BGA sokféle csomagtípussal rendelkezik, és alakja négyzet vagy téglalap alakú. Megbeszélés szerint

a forrasztógolyók közül perifériás, lépcsőzetes és teljes tömbös BGA-ra osztható. A különböző szubsztrátumoknak megfelelően

három típusra osztható: PBGA (Plasticball Zddarray műanyag golyósor), CBGA (ceramicballSddarray kerámia

ball array ), TBGA (tape ball grid array carrier type ball array).

1, PBGA (műanyag golyós tömb) csomag

PBGA csomag, amely BT gyantát/üveg laminátumot használ szubsztrátumként, műanyagot (epoxi formázómassza) tömítőanyagként,

forrasztógolyó eutektikus forraszanyagként 63Sn37Pb vagy eutektikus forrasztóanyag 62Sn36Pb2Ag (egyes gyártók már használnak ólommentes forrasztóanyagot),

forrasztógolyó és csomag csatlakoztatása nem igényel további forrasztást. Vannak olyan PBGA-csomagok, amelyek üregesek

struktúrák, amelyek üreg felfelé és üreg lefelé vannak osztva. Ez a fajta üreges PBGA a hőelvezetést fokozza

A teljesítményt hővel megnövelt BGA-nak, rövidítve EBGA-nak, néhányat pedig CPBGA-nak (üreges műanyag golyótömb) is nevezik.

A PBGA csomag előnyei a következők:

1) Jó hőkompatibilitás a nyomtatott áramköri lapokkal (nyomtatott kártya - általában FR-4 kártya). A hőtágulási együttható (CTE)

A BT gyanta/üveg laminátum koncentrációja a PBGA szerkezetben körülbelül 14 ppm/fok, a PCB-é pedig körülbelül 17 ppm/cC.

A két anyag CTE-jei viszonylag közel vannak egymáshoz, ami jó termikus illeszkedést eredményez.

2) A reflow folyamatban a forrasztógolyó önbeállítása, azaz az olvadt forrasztógolyó felületi feszültsége felhasználható a

teljesíti a forrasztógolyó és a betét beállítási követelményeit.

3) Alacsony költség.

4) Jó elektromos teljesítmény.

A PBGA csomag hátránya, hogy nedvességre érzékeny, és nem alkalmas olyan eszközökkel ellátott csomagokhoz, amelyekhez szükséges

hermeticitás és nagy megbízhatóság.

2, CBGA (kerámia golyós tömb) csomag

A BGA csomagsorozatban a CBGA rendelkezik a leghosszabb múlttal. Aljzata többrétegű kerámia, a fém burkolat pedig forrasztva van

a hordozót tömítőforraszanyaggal, hogy megvédje a chipet, a vezetékeket és a betéteket. A forrasztógolyó anyaga magas hőmérsékletű eutektikum

forrasztás 10Sn90Pb. A forrasztógolyó és a csomag csatlakoztatásához alacsony hőmérsékletű 63Sn37Pb eutektikus forraszt kell használni. A

a szabványos labdaosztás 1,5 mm, 1,27 mm, 1.{5}} mm.

A CBGA (kerámia golyósor) csomag előnyei a következők:

1) Jó légzárás és nagy nedvességállóság, ami a csomagolt alkatrészek hosszú távú megbízhatóságát eredményezi.

2) Az elektromos szigetelési tulajdonságok jobbak, mint a PBGA-eszközök.

3) Nagyobb csomagolási sűrűség, mint a PBGA eszközöknél.

4) A hőteljesítmény jobb, mint a PBGA szerkezet.

A CBGA csomag hátrányai a következők:

1) A hőtágulási együttható (CTE) nagy különbsége miatt a kerámia hordozó és a PCB között (a

Az A1203 kerámia szubsztrát körülbelül 7 ppm/cC, és a PCB CTE körülbelül 17 ppm tollanként), a termikus illeszkedés gyenge és

a forrasztási kötés kifáradása A fő meghibásodási mód.

2) A PBGA-eszközökhöz képest a csomagolás költsége magas.

3) A forrasztógolyók igazítása a csomagolás szélén nehezebb.

3, CCGA (ceramiccolumnSddarray) kerámia oszloprácstömb

A CCGA a CBGA módosított változata. A kettő közötti különbség az, hogy a CCGA 0,5 mm átmérőjű forrasztóoszlopot használ

és 1,25 mm és 2,2 mm közötti magasság a CBGA-ban lévő 0,87 mm átmérőjű forrasztógolyó helyett a forrasztóanyag fáradtságállóságának javítása érdekében

közös. Ezért az oszlopos szerkezet jobban enyhítheti a kerámia hordozó és a PCB kártya közötti nyírófeszültséget, amelyet a

a termikus eltérés.
