Lézeres helyzetű SMD újrafeldolgozó állomás

Lézeres helyzetű SMD újrafeldolgozó állomás

1.A OfLaser Position SMD újrafeldolgozó állomás alkalmazása

Javíthatja a számítógép alaplapját, okostelefonját, laptopját, MacBook logikai tábláját, digitális fényképezőgépét, légkondicionálóját, TV-jét és egyéb elektronikus berendezéseket az orvosi, kommunikációs, autóiparból stb.

Forrasztás, újrahasznosítás, különféle forgácsok eltávolítása: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED chip.

2.A lézerpozíciós SMD újrafeldolgozó állomás termékjellemzői

* Magas szintű automatizálás magas sikerességi rátával

* 3 független fűtőelem lehetővé teszi a szigorú hőmérséklet-szabályozást

* A 600 millió pixeles Panasonic eredeti CCD kamera biztosítja az összes forrasztási illesztés pontos igazítását.

* Felhasználóbarát. Megtanulja használni 30 perc alatt.

3.A Lézeres helyzet SMD újrafeldolgozó állomás specifikációja

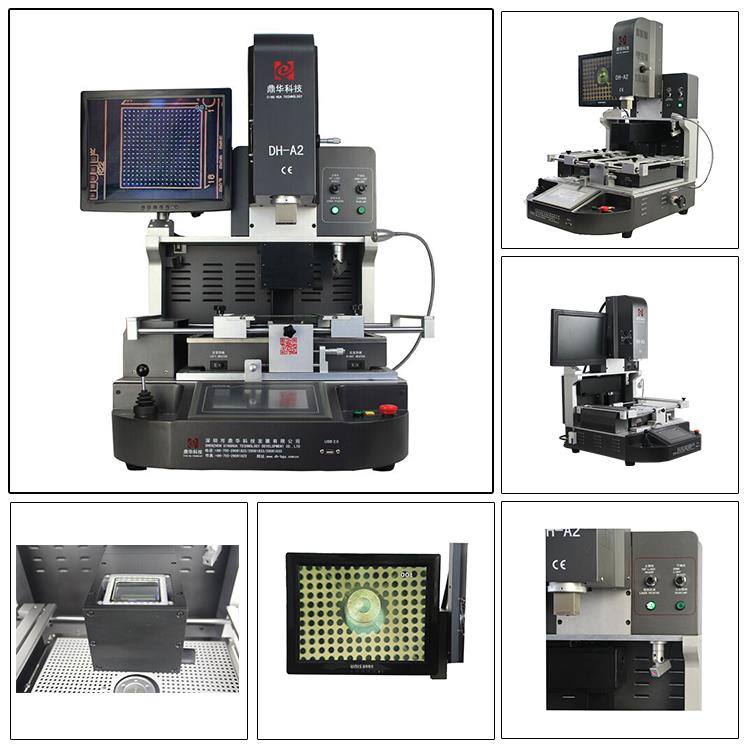

4.A Laser Position SMD újrafeldolgozó állomás adatai

5. Miért válassza a OurLaser Position SMD rework station-t?

6.A Lézerhelyzet SMD újrafeldolgozó állomás hitelesítése

Minőségi termékeket kínálva a SHENZHEN DINGHUA TECHNOLOGY DEVELOPMENT CO., LTD volt az első, aki átadta az UL, E-MARK, CCC, FCC, CE ROHS tanúsítványokat. Eközben a minőségbiztosítási rendszer tökéletesítése és tökéletesítése érdekében a Dinghua ISO, GMP, FCCA, C-TPAT helyszíni ellenőrzési tanúsítványt adott át.

7.GG erősítő csomagolása; Opcionális igazítás BGA Reballing Station szállítása

8.SzállításLézeres helyzetű SMD újrafeldolgozó állomás

A gépet a DHL / TNT / FEDEX-en keresztül szállítjuk. Ha más szállítási kifejezést szeretne, kérjük, mondja el nekünk. Támogatjuk Önt.

9. Fizetési feltételek

Banki átutalás, Western Union, hitelkártya.

Kérjük, mondja el, ha más támogatásra van szüksége.

10. Kezelési útmutató a lézeres helyzetű SMD újrafeldolgozó állomáshoz

11. Kapcsolódó tudás

Az diagnosztikai kártya kódja az alaplap bekapcsolása után

Az alaplap bekapcsolása után a diagnosztikai kártya kódja nem mozog. A 00 vagy az FF oldal azt jelzi, hogy az alaplap CPU nem működik. Ezután le kell állítanunk az áramellátást és le kell vennünk a CPU-ventilátort a jó CPU-hoz. Tartsa kézzel a CPU-t (a legmegfelelőbb az ujj és a CPU között). A forró dolgokat szétválasztják az égési sérülések elkerülése érdekében.) Nyomja meg és tartsa kissé az áramellátást. Ha a diagnózis továbbra sem válaszol, és az alaplap továbbra sem működik, akkor a CPU alapja lemerül, és a következő lépés annak meghatározása, hogy a CPU áramkör hibás-e.

Mindenekelőtt meg kell ismernünk az alaplap CPU tápegységének trendjét. Normál körülmények között a CPU tápegység áramköre ésszerű, és a CPU környékén nem lesz, tehát azt is tudnunk kell, hogy a CPU piros 5 V tápegységgel van ellátva, majd egy fekete mérõ tollal csatlakoztatva van. Piros 5 V interfész, piros toll csatlakoztatva a CPU kiegészítő tápegységének négy sarokú interfészéhez (multiméter modulációs hangjelző lehet), amikor a multiméter rövid hívást kezdeményez, jelezve, hogy az áramkör nem jelent problémát.

Ezután tegye a fekete teszt tollat ​​a CPU kiegészítő interfész csapjára, és a piros teszt tolla csúszik az U chipre a CPU mellett. Rövid hívás esetén azonnal leáll. Ebben az időben a chipen lévő tű a CPU5V tápegység érintkezője (ez az U chip a tápegység). Kezelő chip) Ezután két pár FET az oldalsó CPU mellett (az effektív tranzisztor nem lehet rövidre zárni egy multiméterrel kétszer. Ha kiderül, hogy a három csapot egymásra feszítik, az effekt tranzisztor eltörik vagy megsérül, és kicserélésre kerül. ) Ezután mérje meg több kondenzátor ellenállást a CPU aljzatban. Ha a tápellátás be van kapcsolva, a CPU tápegység áramköre nem jelent problémát. A CPU áramköre gyakran megsérül (két pár effektív tranzisztor, energiagazdálkodási chip, kondenzátor).

3. Az alaplap átfogó észlelése: dugja be a diagnosztikai kártyát, először adja hozzá a CPU-t, majd a memóriát és a különálló grafikus kártyát, majd a kijelző kódja OO vagy FF-ről kezdődik, egyszer 01, C1, 24, 25, 26 stb.
