BGA Rework System számítógép-javító gép

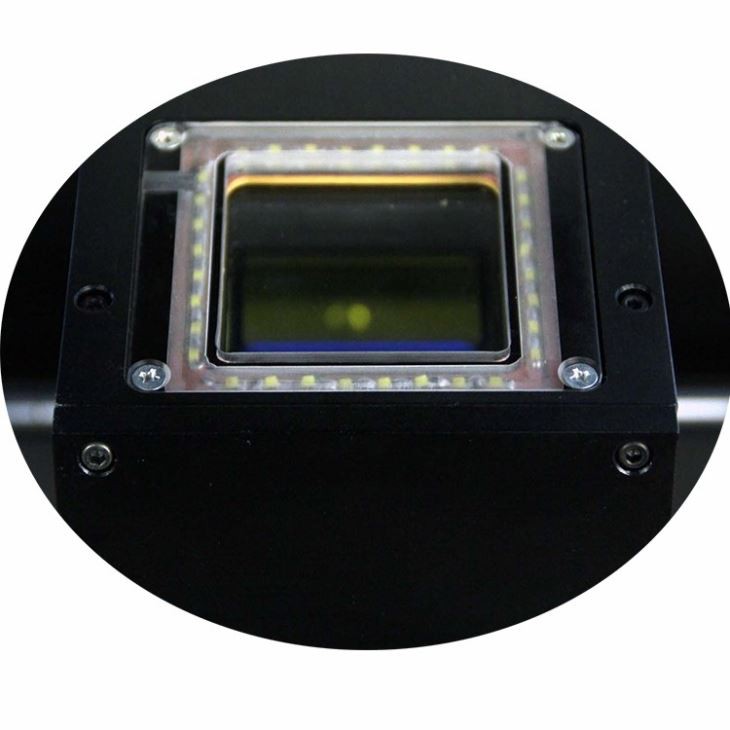

Optikai igazítás – az optikai modulon keresztül a prizma-képalkotás és a LED-világítás úgy állítja be a fénymező eloszlását, hogy egy kis chip képe jelenjen meg a kijelzőn az optikai igazítás és javítás érdekében. Ha nem optikai igazításról beszélünk, akkor a BGA-t a NYÁK képernyővonalához kell igazítani, és szabad szemmel rá kell mutatni az igazítás javítására.

A különböző méretű BGA-elemek vizuális igazítására, hegesztésére és szétszerelésére szolgáló intelligens kezelőberendezések hatékonyan javíthatják a javítási arány termelékenységét és nagymértékben csökkenthetik a költségeket.

Jelenleg három fűtési mód van a javítórendszerben: fel meleg levegő + le infravörös, fel és le infravörös és fel és le meleg levegő. Jelenleg nincs végleges következtetés arra vonatkozóan, hogy melyik út a legjobb. A felső meleg levegő egyes gyártási elvei ventilátorok, mások légszivattyúk, és ez utóbbi viszonylag jobb. Jelenleg az infravörös fűtés főként távoli infravörös, mert a távoli infravörös hullám hossza láthatatlan fény, nem érzékeny a színre, alapvetően azonos a különböző anyagok abszorpciója és törésmutatója, ezért jobb, mint az infravörös fűtés. Egyfajta meleglevegős visszafolyásos forrasztásnál a PCB alját fel kell tudni melegíteni. Ennek a melegítésnek az a célja, hogy elkerüljük a NYÁK egyoldali melegítése által okozott vetemedést és deformációt, valamint lerövidítsük a forrasztópaszta olvadási idejét. Ez az alsó fűtés különösen fontos a nagy méretű lemezek BGA átdolgozásához. Egyfajta A BGA javítóberendezések alján három fűtési mód található: az egyik a forró levegős fűtés, a másik az infrafűtés, a harmadik pedig a forró levegő + infrafűtés. A meleglevegős fűtés előnye az egyenletes fűtés, ami az általános javítási folyamathoz ajánlott. Az infravörös fűtés hátránya a PCB egyenetlen melegítése. Most a meleg levegő + infravörös az

széles körben használják Kínában.

Műszervezérlés, alacsony javítási arány, könnyen égethető BGA chip, különösen ólommentes BGA. Néhány csúcsminőségű javítóasztalhoz képest létezik PLC-vezérlés és teljes számítógépes vezérlés.

Válasszon egy jó meleglevegő-visszavezető fúvókát. A meleglevegő visszatérő fúvóka érintésmentes fűtéshez tartozik. A melegítés során a BGA minden egyes forrasztási csatlakozásának forraszanyaga egyidejűleg megolvad a magas hőmérsékletű légáram hatására. Biztosíthatja a stabil hőmérsékleti környezetet a teljes refluxfolyamat során, és megvédi a szomszédos készülékeket a konvektív forró levegő által okozott károsodástól. A siker a csomagoláson és a nyomtatott áramköri lapon a hőeloszlás egyenletességén múlik, anélkül, hogy a visszafolyó komponenseket kifújná vagy elmozdítaná. Egyfajta A legtöbb félvezető eszköz hőállósági hőmérséklete a BGA javítási folyamatban 240. C ~ 600. C. A BGA javítórendszernél nagyon fontos a fűtési hőmérséklet és az egyenletesség szabályozása. Javítási esetben a hőkonvekciós átvitel magában foglalja a felmelegített levegő kifújását a fúvókán keresztül, amelynek alakja megegyezik az elemmel. A légáramlás dinamikus, beleértve a lamináris hatást, a magas és alacsony nyomású területet és a keringési sebességet. Ha ezeket a fizikai hatásokat a hőelnyeléssel és -elosztással kombináljuk, akkor egyértelmű, hogy a helyi fűtéshez szükséges meleglevegő-fúvókák építése, valamint a BGA helyes javítása összetett feladat. Bármilyen nyomásingadozás vagy a meleglevegő-rendszer által igényelt sűrített levegő forrás vagy szivattyú problémája alapvetően csökkenti a gép teljesítményét.

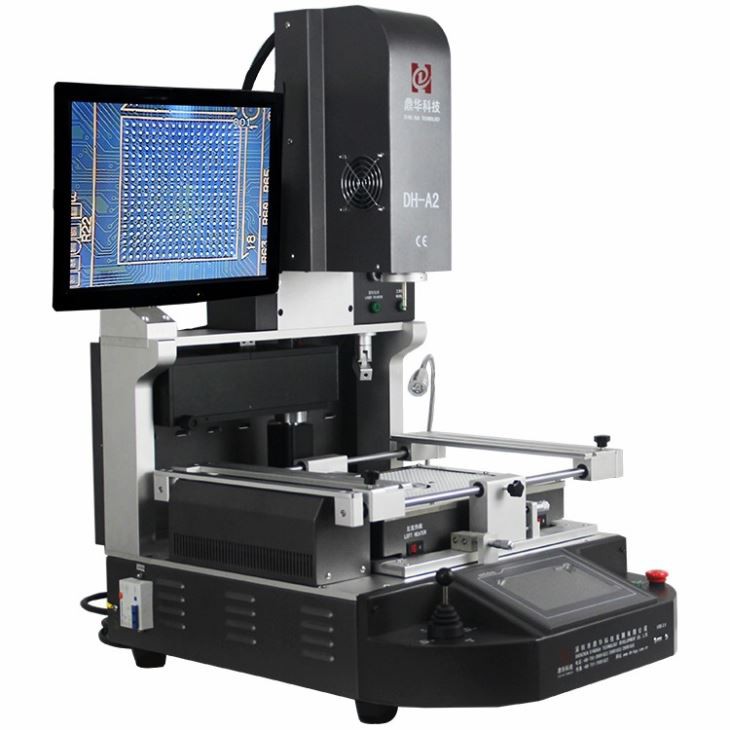

Hatékony idő: a Shenzhen Dinghua Technology Development CO, Ltd. által gyártott DH-A2. A használati modell nagy alja infravörös fűtést alkalmaz, amely hat infravörös fűtőcsövek csoportjából áll; a kis alsó része infravörös fűtőszelet fogad; a felső rész meleglevegős fűtést alkalmaz, amely fűtőszál tekercsből és nagynyomású gázcsőből áll. A vezérlőrendszer PLC módot alkalmaz, amely 200 hőmérsékleti görbét képes tárolni.
