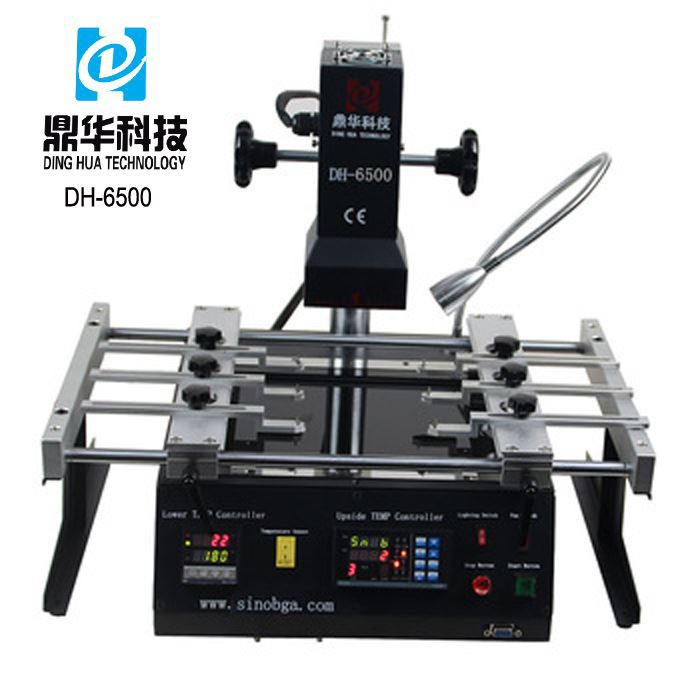

IR6500 BGA chip-újragolyós gép

 A DH-6500 egy univerzális infravörös javító komplexum digitális hőmérséklet-szabályozókkal és kerámiafűtéssel Xbox-hoz,

PS3 BGA chipek, laptopok,db stb.javítva.





A DH-6500 bal, jobb és hátsó rész különbözik

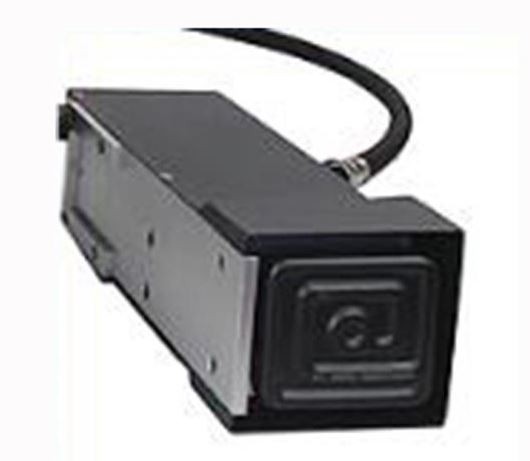

A felső IR kerámia fűtés, hullámhossz 2 ~ 8um, a fűtési terület akár 80 * 80 mm, alkalmazás Xboxhoz, játékkonzol alaplaphoz és egyéb chip szintű javításokhoz.

Az univerzális lámpatestek, 6 db kis bevágásos, vékony&emelt tűs, munkapadra rögzíthető rendhagyó alaplapokhoz használható, NYÁK mérete akár 300*360mm is lehet.

Alaplapokhoz fix, akárhogy is van egy tetszőleges formájú NYÁK, amelyre rögzíthető és forrasztható

kiforrasztás



Alsó előmelegítő zóna, hőálló üvegpajzs borítja, fűtőfelülete 200*240mm, a legtöbb alaplap használható rajta.



2 hőmérséklet-szabályozó a gépek idő- és hőmérséklet-beállításához, minden hőmérsékleti profilhoz 4 hőmérséklet-zóna állítható be, és 10 hőmérsékleti profil csoport menthető el.





Az IR6500 bga chip-újragolyós gép paraméterei:

Tápegység	110–250 V +/-10% 50/60 Hz
Hatalom	2500W
Fűtési zónák	2 IR
PCB elérhető	300 * 360mm
Alkatrészek mérete	2*2~78*78mm
Nettó tömeg	16 kg

FQA

K: Meg tudja javítani a mobiltelefont?

V: Igen, lehet.



K: Mennyibe kerül 10 készlet?

A: For a better price, please email us: john@dh-kd.com



K: El szeretné fogadni az OEM-et?

V: Igen, kérjük, tudassa velünk, mennyire lehet szüksége?



K: Vásárolhatok közvetlenül az Ön országából?

V: Igen, expressz úton az ajtóhoz szállítjuk.



Néhány készség az IR6500 bga chip újragolyós géppel kapcsolatban

A BGA átdolgozó állomás egy professzionális berendezés, amelyet a BGA alkatrészek javítására használnak. Gyakran használják az SMT-iparban. Ezután bemutatjuk a BGA átdolgozó állomás alapelveit, és elemezzük a kulcsfontosságú tényezőket a BGA átdolgozási sebességének javításához.



A BGA utómunkáló állomás optikai igazító utómunkáló állomásra és nem optikai igazító utómunkáló állomásra osztható. Az optikai beállítás az optikai igazítás hegesztés közbeni használatára utal, amely biztosítja a hegesztés során az igazítás pontosságát és javítja a hegesztés sikerességét; Az optikai beállítás a vizuális igazításon alapul, és a hegesztési pontosság nem olyan jó.



Jelenleg a külföldi BGA átdolgozó állomások fő fűtési módszerei a teljes infravörös, a teljes forró levegő, valamint a két forró levegő és egy infravörös fűtés. A különböző fűtési módoknak más-más előnyei és hátrányai vannak. A kínai BGA átdolgozó állomások szokásos fűtési módja általában a felső és alsó meleg levegős és alsó infravörös előmelegítés. , A három hőmérsékleti zóna. A felső és alsó fűtőfejet a fűtőszál melegíti, a meleg levegőt pedig a légáram vezeti ki. Az alsó előmelegítés sötét infravörös fűtőcsőre, infravörös fűtőlapra és infravörös fényhullám-fűtőlapra osztható.



A fűtőszál melegítésén keresztül a forró levegő a légfúvókán keresztül a BGA komponenshez jut, hogy elérje a BGA komponens fűtésének célját, a felső és alsó meleg levegő fújásával pedig megelőzhető az áramköri lap deformálódása. az egyenetlen fűtés miatt. Vannak, akik ezt az alkatrészt hőlégpisztolyra és légfúvókára akarják cserélni. Azt javaslom, hogy ezt ne tegyük, mert a BGA átdolgozó állomás hőmérséklete a beállított hőmérsékleti görbe szerint állítható. A forró levegős pisztoly használata megnehezíti a hegesztési hőmérséklet szabályozását, ezáltal csökkenti a hegesztési sebesség sikerességét.



Az infravörös fűtés elsősorban az előmelegítés szerepét tölti be, eltávolítja a nedvességet az áramköri lapon és a BGA-n belül, és hatékonyan csökkentheti a fűtési központ és a környező terület közötti hőmérséklet-különbséget, és csökkenti az áramköri lap deformációjának valószínűségét.



A BGA szétszedésekor és forrasztásakor fontos követelmények vonatkoznak a hőmérsékletre. A hőmérséklet túl magas, és könnyen kiéghetnek a BGA alkatrészek. Ezért az átdolgozó állomást általában nem kell a műszerrel vezérelni, hanem PLC vezérlést és teljes számítógépes vezérlést használ. Szabályozás.



A BGA javítása a BGA átdolgozó állomáson keresztül elsősorban a fűtési hőmérséklet szabályozására és az áramköri lap deformációjának megakadályozására szolgál. Csak ennek a két résznek a megfelelő elvégzésével lehet javítani a BGA átdolgozás sikerességi arányán.



La station de reprise BGA est un equipement professionnel utilisé pour réparer les composants BGA. Elle est souvent utilisée dans l'industrie SMT. Ensuite, nous présenterons les principes de base de la station de reprise BGA et analyserons les facteurs clés pour améliorer le taux de reprise BGA.

La station de reprise BGA peut être divisée en station de reprise d'alignement optique et station de reprise d'alignement non optique. L'alignement optique fait référence à l'alignement optique pendant le soudage, ce qui peut garantir la précision de l'alignement pendant le soudage et améliorer le taux de réussite du soudage L'alignement optique est basé sur l'alignement visuel précision pendant le soudage n'est pas si bonne.

À l'heure actuelle, les méthodes de chauffage traditionnelles des stations de reprise BGA étrangères sont l'infrarouge complet, l'air chaud complet et deux air chaud et un infrarouge. Les différentes méthodes de chauffage ont des avantages et des inconvénients différents. La méthode de chauffage standard des stations de reprise BGA en Chine est généralement l'air chaud supérieur et inférieur et le préchauffage infrarouge inférieur. , Appelée la zone à trois temperatures. Les têtes chauffantes supérieure et inférieure sont chauffées par le fil chauffant et l'air chaud est évacué par le flux d'air. Le préchauffage inférieur peut être divisé en tube chauffant infrarouge foncé, plaque chauffante infrarouge et plaque chauffante à ondes lumineuses infrarouges.

Grâce au chauffage du fil chauffant, l'air chaud est transmis au composant BGA à travers la buse d'air pour atteindre l'objectif de chauffage du composant BGA, et par le soufflage d'air chaud supérieur et inférieur, la carte de circuit imprimé peut être empêchée de se déformer en raison d'un chauffage inégal. Bizonyos személyek veulent remplacer cette pièce par un pistolet à air chaud et une buse à air. Je suggère de ne pas le faire car la temperature de la reprise BGA peut être ajustée en fonction de la courbe de température définie. L'utilisation d'un pistolet à air chaud rendra difficile le contrôle de la température de soudage, réduisant ainsi le succès du soudage Taux.

Le chauffage infrarouge joue principalement un rôle de préchauffage, éliminant l'humidité à l'intérieur de la carte de circuit imprimé et du BGA, et peut également réduire efficacement la différence de température entre le point central de chauffage et la zone, et envirodunnante la probabilité de déformation de la carte de circuit imprimé

Lors du démontage et de la soudure du BGA, la température est soumise à des exigences importantes. La température est trop élevée et il est facile de brûler les composants du BGA. Par conséquent, la station de reprise n'a généralement pas besoin d'être contrôlée par l'instrument, mais adopte un contrôle PLC et un contrôle informatique complet. Règlement.

Lors de la réparation de BGA via la station de reprise BGA, il s'agit principalement de contrôler la température de chauffage et d'éviter la déformation de la carte de circuit imprimé. Ce n'est qu'en faisant bien ces deux pièces que le taux de réussite de la reprise BGA peut être amélioré.
