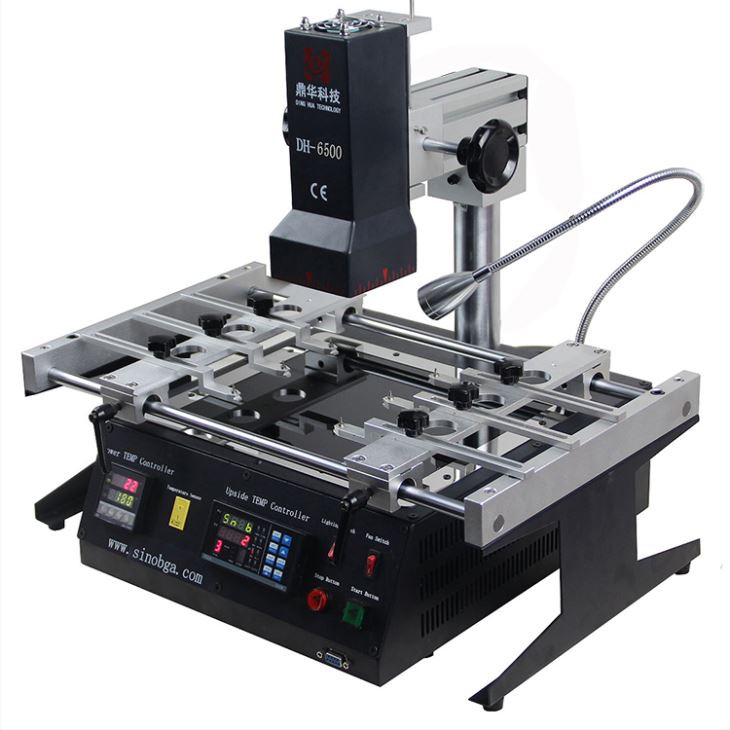

SMD BGA átdolgozó állomás

IR billentyűzet BGA Reballing Machine

Teljes IR BGA átdolgozó állomás két fűtési zónával, nagy chipekhez (akár 80 × 80 mm -ig) és különféle PCB -khez, például a TV -ben, a játékkonzolokban és a számítógépekben .



1. Az SMD BGA átdolgozó állomás gyártási paramétere

Teljes teljesítmény	2300W
Fűtőberendezés	450W
Alsó fűtés	1800W, teljesen zárt rekeszbe zárva
Hatalom	110 ~ 250 V 50/60Hz
Felső fejmozgás	Fel / le, forgassa el szabadon .
Világítás	Tajvan LED munkásfény, bármely szög beállított .
Tárolás	Tároljon 10 hőmérsékleti profilcsoportot

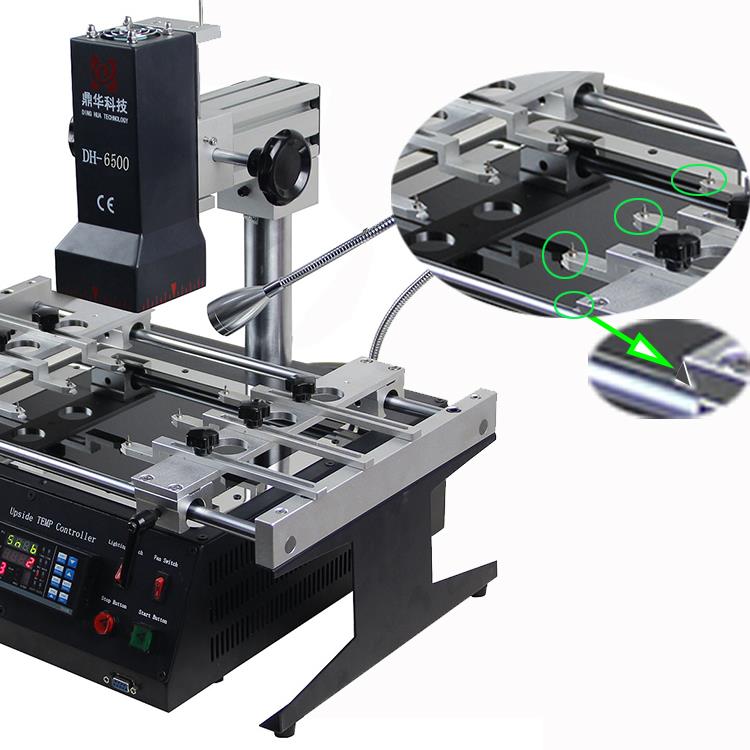

Elhelyezés	V-groove, a PCB-támogatás X, Y irányban beállítható egy külső univerzális lámpatesttel
Hőmérsékleti szabályozás	K érzékelő, zárt hurok
Hőmérsékleti pontosság	± 2 fok
PCB méret	Max 270 * 320 mm min 20 * 20 mm
BGA chip	5*5 ~ 80*80 mm
Minimális forgács távolság	0,15 mm
Külső hőmérsékleti érzékelő	1 százalék
Méretek	L480 × W370 × H390 mm
Háló súlya	Kb. 15,5 kg





2. Termék részletei

Legnépszerűbb IR -fűtőberendezés: 80 × 80 mm, 450 W, 110–240 V (opcionális) . szinte az összes chiptípust melegítheti .

Alkalmas alaplapokhoz 270 × 320 mm -ig .

Alsó IR fűtés: Teljesen zárt üvegpajzshoz .

Univerzális szerelvényekTartalmazza a krokodil klipeket, a "v" hornyokat és a domború támaszokat, hogy bármilyen formájú TV-k és számítógépek PCB-ket rögzítsenek az iPhone-khoz .

Nem számít a NYÁK TV, a számítógép, annak ellenére, hogy iPhone stb .

Univerzális szerelvények bármilyen szabálytalan formájú PCB -hez

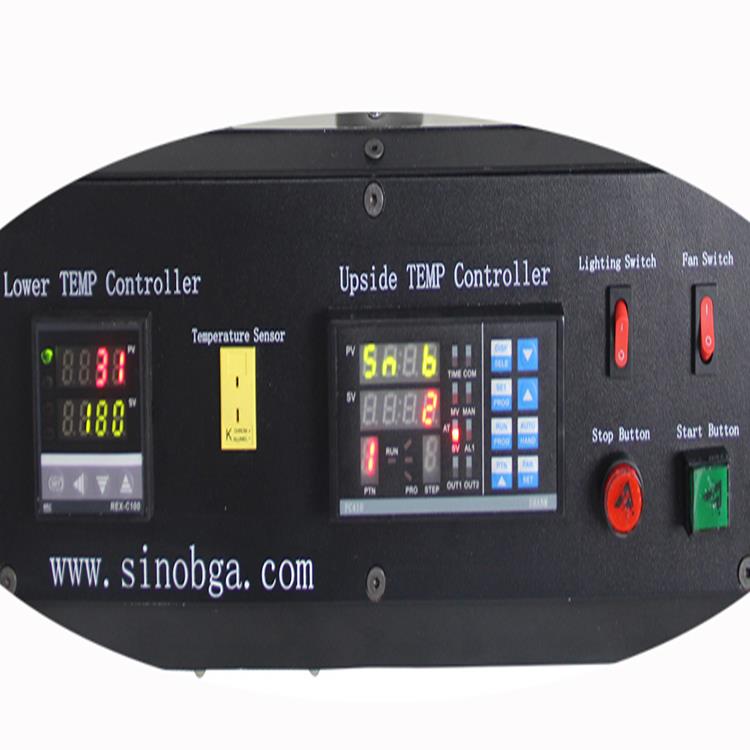

Műszerfenék a hőmérséklet és az idő beállításához, könnyen kezelhető és kényelmesen használható

Műszerfal



3. Különlegesség

• Importált kiváló minőségű, tartós fűtőberendezések .
• Tajvan által készített infravörös kerámia előmelegítő lemez üvegvédővel .
• Kettőszónás IR fűtés: mind a felső, mind az alsó előmelegítő zónák .
• K-típusú zárt hurkú hőmérséklet-szabályozás ± 2 fokos pontossággal .
• Külső érzékelő csatlakozó a pontosabb hőmérsékleti leolvasásokhoz .
• Hang figyelmeztetés: A hang emlékeztetője 5–10 s, mielőtt a fűtési ciklus véget ér, segítve az operátort . előkészítésében



4. Szolgáltatásunk IR billentyűzet BGA Reballing Machine

• Szállítás előtt: Minden gép 24 órás rezgésvizsgálaton megy keresztül, majd egy végleges ellenőrzést követ .
• Szállítás után: A vámhatóságba érkezéskor e -mailben, telefonon vagy a WhatsApp -on kapcsolatba lépünk Önnel, hogy segítsünk a . engedélyben
• Nyugta: Telepítési útmutatást és operatív támogatást nyújtunk .

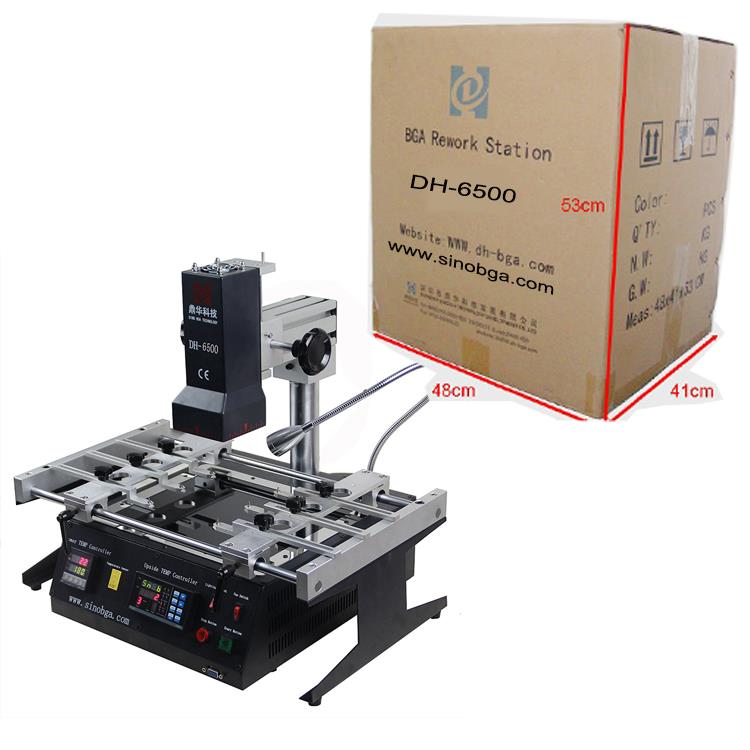

5. Csomagolás

• Carton tok habbetétekkel a biztonságos transzporthoz .
• Csomagolt méretek: 48 × 53 × 41 cm; bruttó súly: 23 kg .



GYIK



Szerszámok és anyagok

A javítás és mindig is fennmaradhat egy rendkívül munkaigényes művelet, amely inkább az egyéni üzemeltetői készségekre támaszkodik, mint az automatizálásra . A kiváló javító szerszámok rendelkezésre állása ellenére, sok házon belüli javítási művelet rosszul felszerelt . A következők néhány alapvető útmutató a modern javítási művelet során szükséges alapvető berendezésekhez:



1. Ergonómikus munkaállomás

A hatékony javítási munkákat nem lehet végezni egy régi munkapadon vagy a Retifthift beállításon . A PC tábla javításához magas szintű koncentrációt igényel, és az ügyesség . Ezért egy megfelelő munkaállomás - az ESD -földelt, és a megfelelő világítást használja, az erőforráshoz szükséges, és az ergonomikus kényelemhez - az erőforrás - az erőforráshoz - az üzembe helyezéshez - az üzembe helyezéshez - az üzembe helyezéshez - az üzembe helyezéshez - az üzembe helyezéshez - az üzembe helyezéshez - az üzembe helyezéshez - az erőforrás - az erőforráshoz - az erőforráshoz - az ESROMOK - hatékonyság .





2. Kiváló minőségű sztereo mikroszkóp

A precíziós javítást nem lehet elvégezni anélkül, hogy az ilyen típusú mikroszkóp mindig elérhető . A korlátozott hozzáférés nem megfelelő, mivel folyamatosan kell használni ., míg a videokamerák és a monitorok ellenőrzéshez vagy edzéshez képesek, nem rendelkezhetnek a minőségi optika által biztosított Clarity}}}}}}}}}}}}}}}}} -ben rendelkezésre bocsátásukra {}}}}}}}}}}}}}}}}} {}} -ben rendelkezésre állnak. A fényirányú rugalmas gooseneck -ekkel rendelkező rendszerek a legjobb lehetőségek erre a célra .



3. Forrasztás

A precíziós forrasztás létfontosságú a modern javítási műveletekhez. . A technikusok már nem támaszkodhatnak a hagyományos forrasztóeszközökre, amelyeket általában csak néhány évvel ezelőtt használtak .} most nagyon minőségi forrasztási vasalókra van szükségük, amelyek nagyon irányíthatók, ergonomikusan megtervezettek és kompatibilisek a finom tippek széles választékával .}}}



4. Alkatrész -eltávolító eszközök

The increasing variety of components - both large and small - demands a range of specialized tools and techniques for safe and efficient removal. These tools typically use one of the following heating methods: conductive (by contact), convective (by hot gas), or infrared (by focused infrared lamps). Each method has its advantages and limitations depending on the specific application.



5. Előmelegítő állomás

Whenever possible, preheat the entire PC board before removing SMT components. Preheating reduces thermal shock from localized heating and speeds up the rework process. While most facilities have curing or drying ovens, an additional preheating station is often necessary to maintain consistent heat. A hotplate-style or infrared preheater can maintain the board temperature after it is eltávolítva a sütőből, vagy melegítve a környezeti hőmérsékletről .



6. Mikrofúrási és őrlő eszköz

Terjedelmes, kézi fúrási és őrlési eszközöket, amelyek mind a motort, mind a kézidéken lévő tápegységet elhelyezik, nehéz ellenőrizni a részletes javítási munkákat. . Könnyű, kiváló minőségű, fogászati ​​stílusú fúrási eszköz előnyös a . . esetén
