Hot Air Touch Screen Bga Reballing állomás

Hot air érintőképernyő BGA reballing állomás

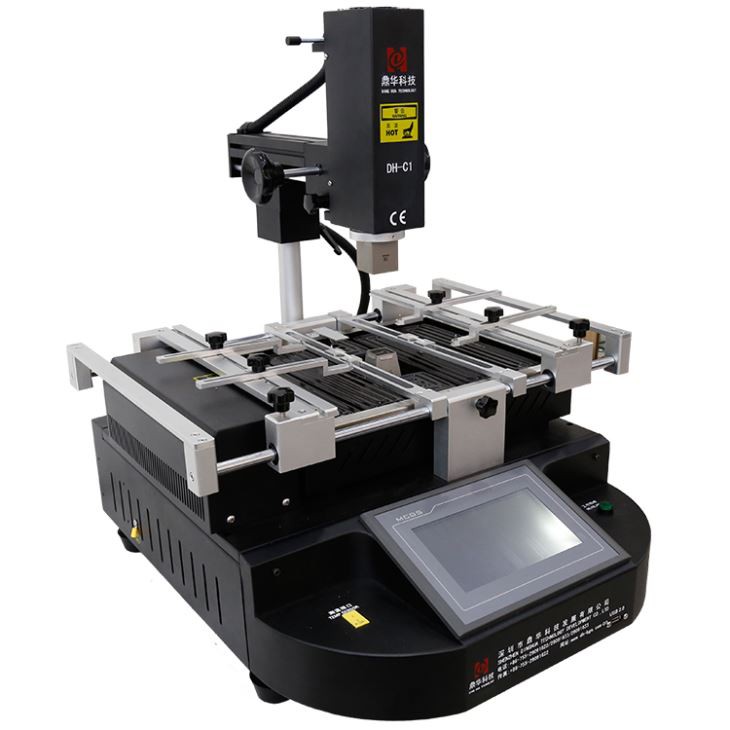

Ez a BGA átépítő állomás DH-C1, 6 univerzális szerelvénnyel, 2 darab gerendával és V-horonnyal rögzített PCB-hez, így például számítógép, mobiltelefon és játékkonzol, PS3 / 4 stb. Előmelegíthető, és javítani.

A meleg levegő érintőképernyő BGA-reballing állomás termékparamétere

A termék funkciója

1. A lineáris csúszkával elfogadott, amely finomhangolást és gyors orientálást tesz lehetővé tökéletes pozicionálási pontossággal és gyorsan manőverezhető PCB javítógéppel.

2. Az érintőképernyős interfésszel rendelkezik, amely biztosítja, hogy stabilan és megbízhatóan működjön. Ezenkívül több hőmérséklet-profilozó adatot tárolhat a felhasználók számára. Jelszavas védelem és módosítás, funkció bekapcsolás közben. A hőmérséklet profilok az érintőképernyőn jelennek meg.
3. Három, egymástól függetlenül felmelegítendő hőmérsékleti zóna, a felső és az alsó zóna közötti hőlégfűtők, az alsó infravörös hő, a hőmérséklet pontos szabályozása ± 2 ℃. A felső hőmérsékleti zóna szabadon mozgatható az igényeknek megfelelően, a második zóna beállítható fel és le. A felső és az alsó fűtőelemek egyidejűleg több szegmens vezérlését is beállíthatják. Az IR fűtési zóna a kimeneti teljesítményt a működési követelmények fényében lehet beállítani.

4. A forró levegő fúvóka 360 fokban elforgatható, az alsó infravörös fűtőelem egyenletesen felmelegítheti a PCB kártyát.
5. Nagy pontosságú K típusú termoelem zárt hurkú vezérlés. A külső hőmérsékletmérő interfészen keresztül, a zárt V-alakú nyílással elhelyezett PCB-kártyával pontosan ellenőrizheti a hőmérsékletet. A rugalmas és kényelmes univerzális fúrólyukak megakadályozzák a károsodást vagy a PCB-deformációt, valamint alkalmasak a BGA-csomag minden méretére.

6. A hegesztés után a riasztás gyors működését, különösen a korai figyelmeztető funkciót biztosítja a kényelmes működéshez.

7. Elveszte a CE tanúsítványt. Vészleállító kapcsolóval és védőberendezéssel van felszerelve, amely automatikusan kikapcsol, ha rendellenes baleset történt. Ebben a helyzetben a hőmérséklet nincs szabályozva, az áramkör automatikusan kikapcsolhatja a tápellátást egy kettős túlhőmérséklet-védelmi funkcióval.

A forró levegő érintőképernyős BGA reballing állomás termékadatai

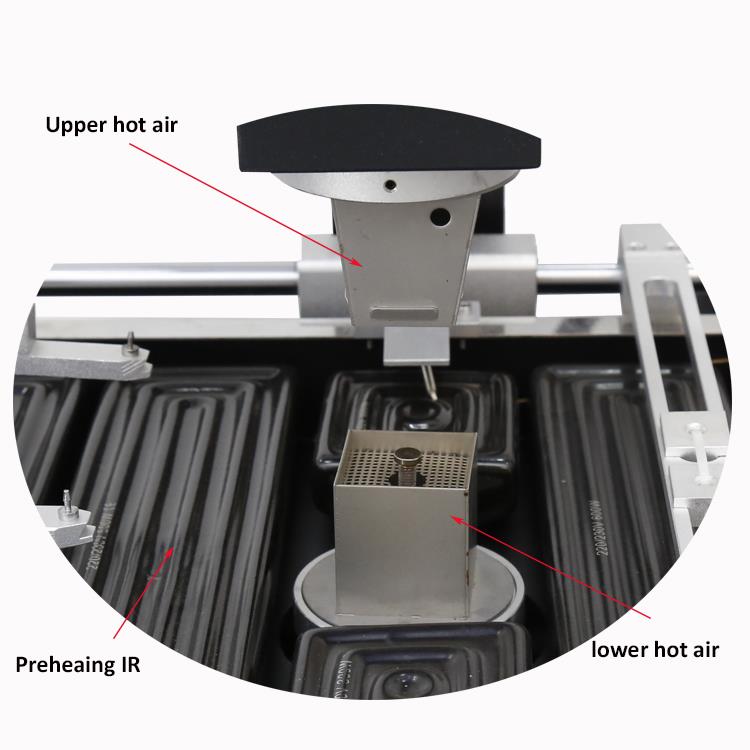

3 független fűtőterület, felső forró levegő, alacsonyabb meleg levegő és előmelegítő IR, felső / alsó fúvókák testreszabhatók a forgács méretének vagy alakjának megfelelően.

IR fűtési terület előmelegített PCB-hez, alkalmas 390 * 400 mm-es, például iPhone, MacBook és más mobiltelefonok, számítógépek PCB-jére.

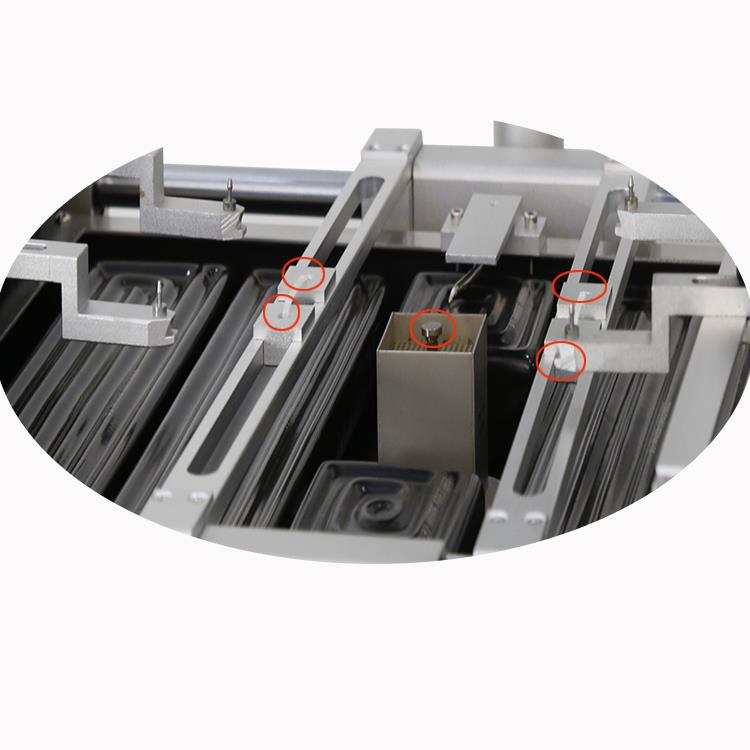

„5 pontos” támaszték a PCB alatt, amely felmelegszik, annak érdekében, hogy ugyanazon a szinten maradjon, és így megvédje a PCB deformálódását.

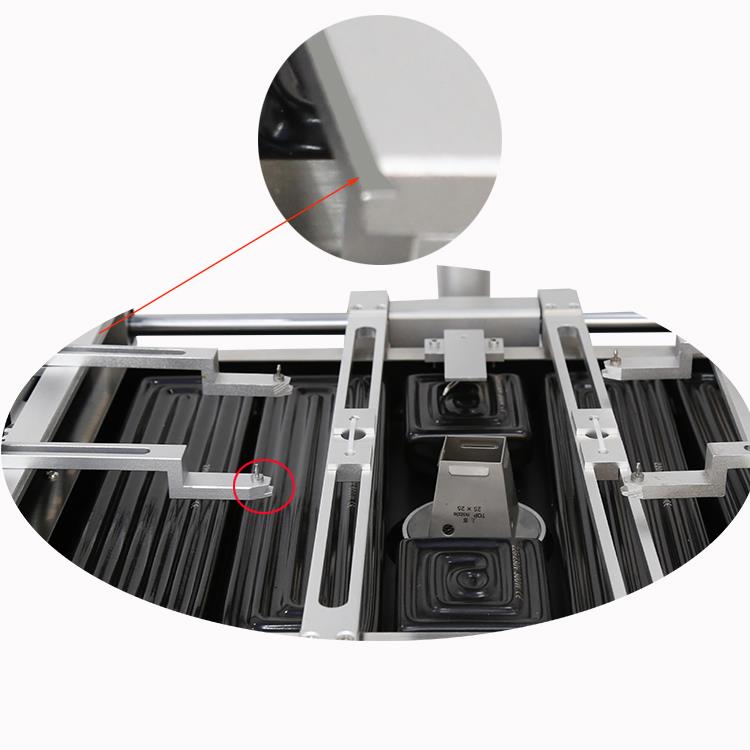

NYÁK rögzítés

Vékony hegy a PCB-ben lévő kis lyukhoz, hogy bármilyen formában legyen.

V-horony a szabálytalan alakú PCB-hez

Vákuum toll

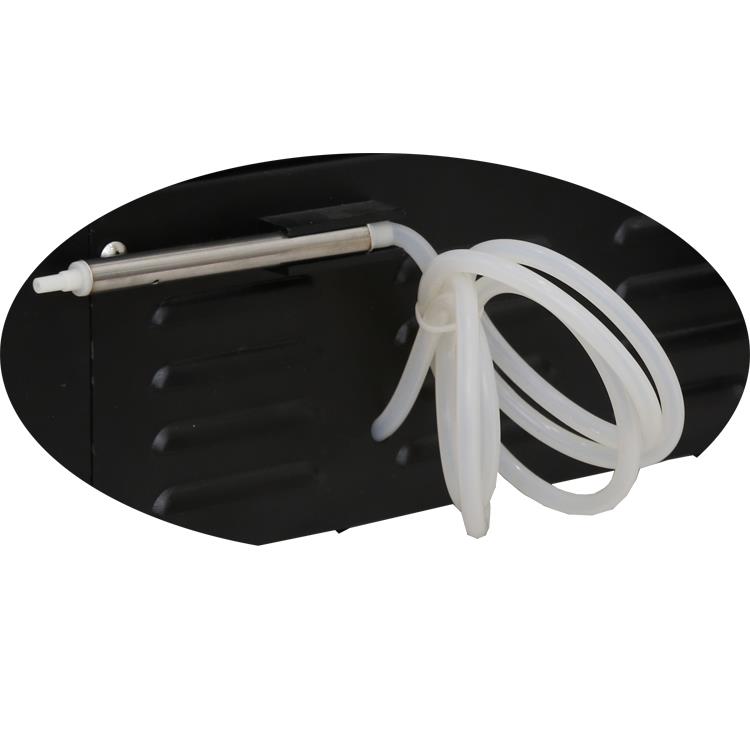

A beépített szivattyú, a gépen kívül elhelyezett vákuum toll és akár 1m-es lágy cső, a chip felvételéhez vagy cseréjéhez.

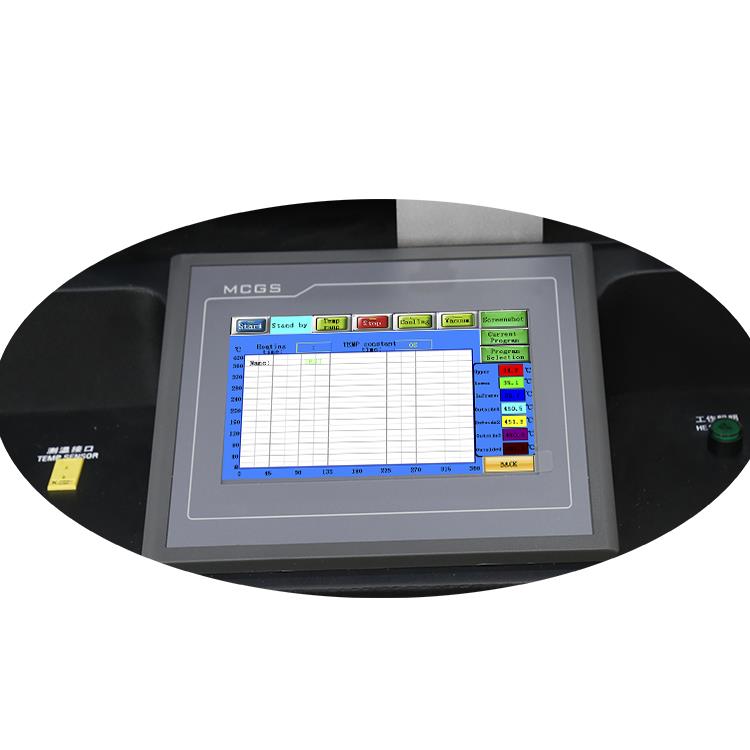

Az érintőképernyővel rendelkező MCGS márkaszámítógép, a valós idejű hőmérséklet és a kalibrálás PID-számítása, a hőhullás sokkal lassabb, mint a versenyzők, ezek a kulcsfontosságúak a sikeres átdolgozáshoz.

A forró levegő érintőképernyő BGA-termékek minősége

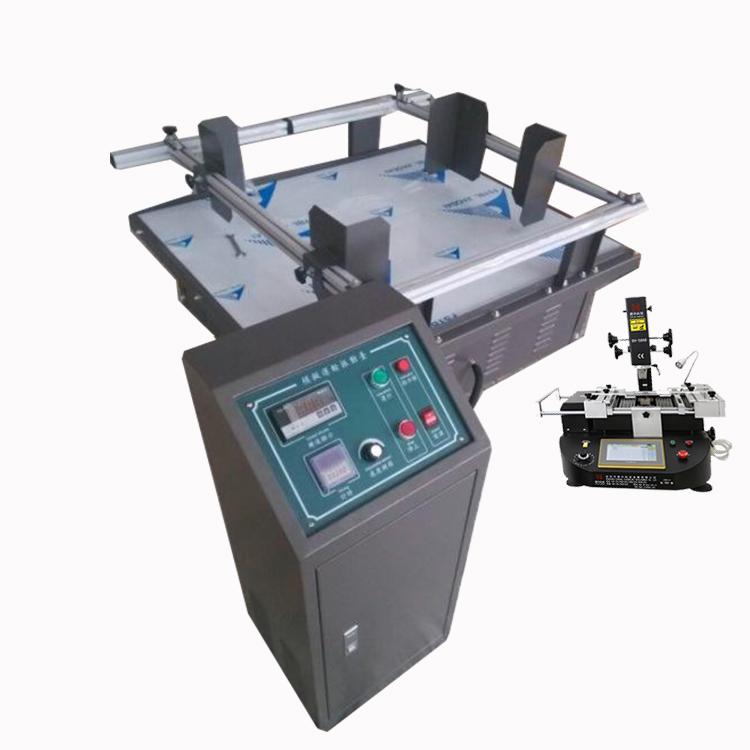

A rezgésvizsgálati gép, amely lehetővé teszi, hogy a gép vibráljon, mintha egy jármű futna, hogy láthassuk, hogy bármilyen probléma merülne fel, egyszer elvégezhető, műhelyben megoldható.

Eddig, mint például a Foxconn, a ZTE és a Gionee használta gépeinket, és nagyon jól tükrözik, elfogadták a technikát, így gépeinknek is meg kell felelniük.

GYIK a forró levegő érintőképernyő BGA reballing állomásról

1. K: Milyen funkciója van a forrasztásnak?

V: A forrasztás felületén lévő fém-oxid réteg tisztítása, a felületi feszültség csökkentése és a hőátadás növelése érdekében.

2. K: Mi a fluxus?

V: A fluxus a forrasztási segédanyag. A forrasztáshoz szükséges, de nem járul hozzá, és katalizátorként is károsíthatja.

3. K: Mi a forrasztás?

A: A kémiai vagy fizikai szerkezet megzavarása, ugyanazon vagy különböző fémek egymáshoz való kötése elektromosan és mechanikusan egy másik fém vagy ötvözet felhasználásával töltőanyagként vagy visszatartásként.

4. K: Mi a bomlás?

V: Az elektronikában a desoldering a forrasztás és a komponensek áramköri lapról történő eltávolítása a hibaelhárítás, javítás, cseréje és mentése érdekében.

Néhány gyakorlati javítás technikai

Vezetékes javítás, felszíni huzal módszer

VÁZLAT

Ezt a módszert a PC-kártyákon használják a sérült vagy hiányzó áramkörök helyettesítésére a PC-kártya felületén. A sérült áramkör javítására szabványos szigetelt vagy nem szigetelt vezetéket használnak.

VIGYÁZAT

Az áramkör szélességét, a távolságot és az áramfelvételi kapacitást nem szabad a megengedett tűréshatárok alatt csökkenteni.

ELJÁRÁS

1. Tisztítsa meg a területet.

2. Távolítsa el az áramkör sérült részét a késsel. A sérült áramkört vissza kell vágni arra a pontra, ahol az áramkör még mindig jó kötéssel rendelkezik a PC-kártya felületével.

JEGYZET

A sérült áramkörhöz a hőt forrasztópáka segítségével lehet alkalmazni, hogy az áramkört könnyebben lehessen eltávolítani.

3. Használjon kést, és a maradék áramkörtől távolítsa el a forrasztó maszkot vagy a bevonatot.

4. Távolítsa el az összes laza anyagot. Tisztítsa meg a területet.

5. Kis mennyiségű folyadékáramot helyezzen a fennmaradó áramkör végeire. Az egyes áramkörök végét forrasztással és forrasztópáka segítségével forraljuk.

6. Tisztítsa meg a területet.

7. Válasszon ki egy vezetéket, amely megfelel a cserélhető áramkör szélességének és vastagságának. Vágjon körülbelül egy hosszúságot. Lásd az 1. táblázatot a szilárd huzal-egyenértékesítőkre.

8. Szükség esetén csíkolja le a vezetéket és az ónokat. A nem szigetelt huzal rövid javításokhoz használható, ha a vezetékeket nem keresztezi.

9. Tisztítsa meg a vezetéket.

10. Ha a huzal hosszú vagy hajlított, az egyik vége forrasztható az új alak kialakítása előtt. Helyezze a vezetéket a helyére. A huzalnak át kell fednie a meglévő áramkört az áramkör szélességének legalább 2-szerese. A huzal a forrasztás során Kapton szalaggal helyben tartható.

Ha a konfiguráció megengedi, az átfedő forrasztócsatlakozásnak legalább 3,00 mm (0,125 ") távolságra kell lennie a kapcsolódó végződésétől. Ez a rés minimalizálja az egyidejű visszafolyás lehetőségét a forrasztási műveletek során.

11. Vigyen fel kis mennyiségű folyadékáramot az átfedő csuklóra.

12. Forgassa meg a vezetéket az áramkör egyik végéhez a PC-kártya felületén. Ellenőrizze, hogy a vezeték megfelelően van-e igazítva.

Szükség esetén hajlítsa meg a vezetéket, hogy megfeleljen a hiányzó áramkör alakjának.
