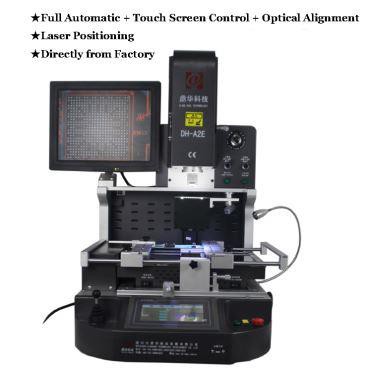

Automatikus IC eltávolító gép
A forró levegővel ellátott BGA utángyártó állomás automatikus IC-eltávolító gépe egyszerűen működtethető, magas javítási sebességgel. Három független fűtési rendszerrel és optikai beállító rendszerrel rendelkezik. Csomagolva egy erős és stabil fadobozba, amely hosszú nemzetközi tranzithoz alkalmas.
Leírás
Automatikus IC eltávolító gép
1.Automatikus IC eltávolító gép alkalmazása
A számítógép, okostelefon, laptop, MacBook logikai tábla, digitális fényképezőgép, légkondicionáló, TV és egyéb elektronikus berendezések alaplapja az orvosi, kommunikációs, autóipar, stb.
Különböző típusú chipekhez használható: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED chip.
2.Automatikus IC eltávolító gép termékjellemzői
• Nagyon hatékony, hosszú élettartamú 400 W-os hibrid fűtőfej
• Opcionális 800 W-os IR alsó fűtéssel
• Nagyon rövid forrasztási idő lehetséges
• Aktiválás biztonsági lábkapcsolóval
• Működési LED-ek a rendszeren
• Intuitív működés szoftver nélkül

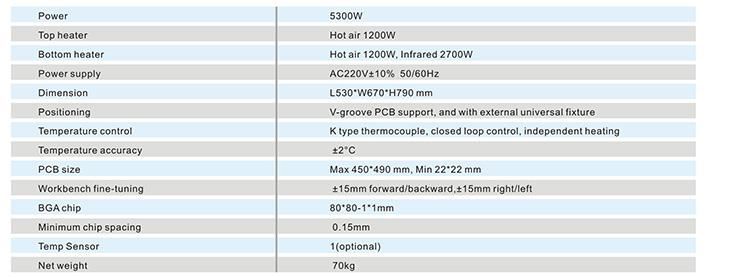

3.Automatikus IC eltávolító gép specifikációja

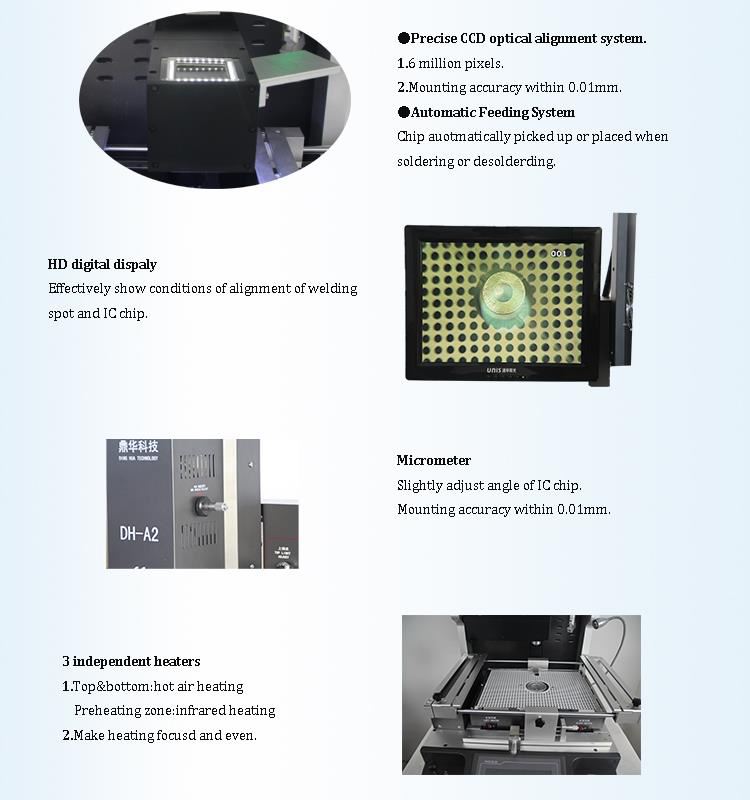

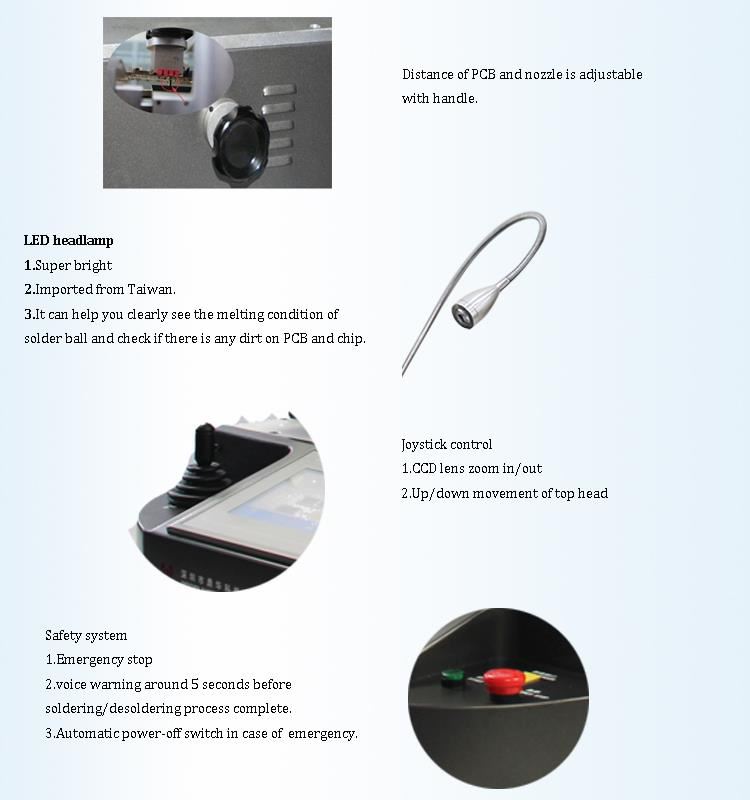

4.Automatikus IC eltávolító gép adatai
1.CCD kamera (pontos optikai igazítási rendszer); 2.HD digitális kijelző; 3. mikrométer (állítsa be a chipek szögét); 4.3 független melegítők (meleg levegővel ellátott&erősítő, infravörös)； 5. Lézeres pozicionálás； 6. HD érintőképernyő， PLC vezérlés; 7.Led fényszóró; 8.Juystick vezérlés.

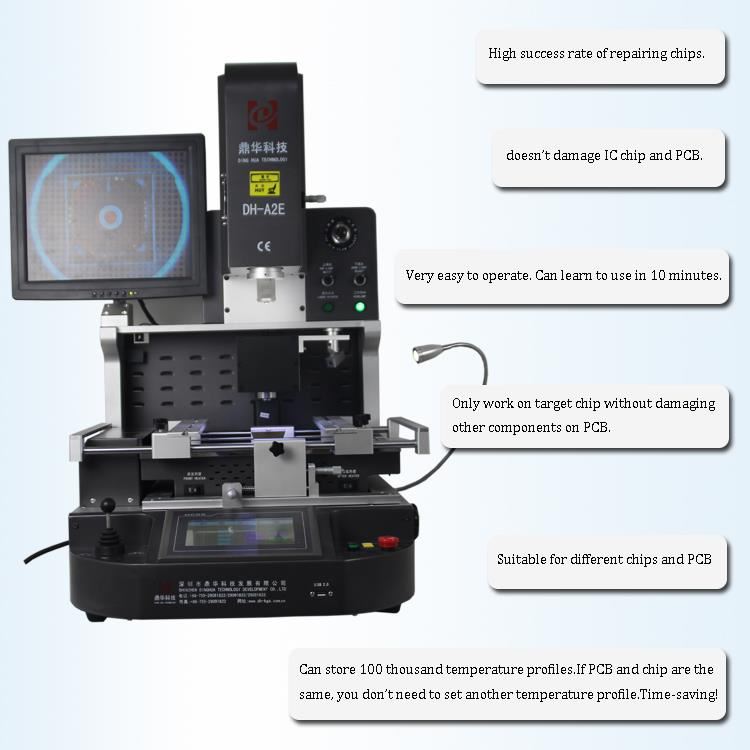

5. Miért válassza az Automatikus IC eltávolítógépet?
6.Automatikus IC eltávolító gép tanúsítása
7. Kapcsolatok:
E-mail: john@dh-kc.com
WhatsApp / Wechat: +86 157 6811 4827
8.Kapcsolódó tudás
QFP chip javítási módszer
(1) Először ellenőrizze, hogy vannak-e olyan alkatrészek a készülék körül, amelyek befolyásolják a négyzet alakú hegy működését. Ezeket az alkatrészeket először szét kell szerelni, majd újra rögzíteni, majd újra rögzíteni kell.
(2) Vigyen fel finom kefét és folyadékot az eszköz minden körüli forrasztási illesztésére.
(3) Válasszon egy négyszögletes forrasztópáka hegyét (35W kis méretű eszközöknél és 50W nagyméretű eszközöknél), hogy megfelelő mennyiségű forrasztót adagoljon a négyzetes forrasztópáka hegyének végoldalához, és rögzítse a forrasztócsuklóhoz, ahol az eszköz csapokat el kell távolítani. A négyzet alakú hegynek laposnak kell lennie, és meg kell forrasztania az összes forrasztási illesztést az eszköz mind a négy végén.
(4) Miután a forrasztócsukló teljesen megolvadt (néhány másodpercig), az eszközt a csipesszel rögzítik, és azonnal elhagyják a betétet és a forrasztópáka hegyét.
(5) Tisztítsa meg és kiegyenlítse a párnákon és az eszközvezetékeken megmaradt forrasztást a forrasztópáka segítségével.
(6) Fogja meg a készüléket csipesszel, igazítsa a polaritást és az irányt, igazítsa a csapokat a párnákhoz, és helyezze a megfelelő párnákra. Az igazítás után tartsa lenyomva a csipesszel és ne mozogjon.
(7) Használjon lapos lapáthegyet az eszköz átmérőjű átmérőjéhez, 1-2 tűvel, hogy rögzítse az eszköz helyzetét. Miután megerősítette a pontosságot, vigyen fel finom kefét a forrasztóra az eszköz összes csapjára és párnájára. A tű lábujja és a párna metszéspontjában lassan és egyenletesen húzza le az első tűtől, és adjon hozzá egy kis +0,5–0,8 mm-es forrasztóhuzalt. Ily módon a készülék mind a négy oldalsó csapja meg van forrasztva.
(8) A PLCC-eszköz forrasztásakor a forrasztópáka hegyének és az eszköznek 45 ° -nál kisebb szögben kell lennie, és a J-vezetékkel hajlított felület és a betét metszéspontjában kell megforrasztani.
