A DH{0}}A2E előrelépést jelent az utómunkálási technológiában, az ipari automatizálás és a szub-milliméteres pontosság ötvözésével a legnagyobb kihívást jelentő PCB-javítások megbirkózása érdekében. Ez a teljes értékű-gömbrács-tömb átdolgozó állomás olyan környezetekre készült, ahol az ismételhetőség, az üzemidő és a hibátlan eredmények nem-tárgyalhatók.
Leírás
DH-A2E: Az automatizált precíziós átdolgozás következő fejlődése
A DH-A2E új mércét állít fel az automatizált, nagy-precíziós PCB-javítás terén. Haladónak terveztékgolyórács tömb átdolgozó állomás, integrálja az optikai igazítást teljesen automatizált kiválasztási-és-elhelyezési, kiforrasztási és forrasztási ciklusokkal, jelentősen csökkentve a kezelői függőséget és az emberi hibákat.
A pontosságra és a könnyű használatra egyaránt terveztéksmd átdolgozó állomásfigyelemre méltó specifikációkat ér el: hőmérsékletszabályozás ±1 fokon belül és 0,01 mm-es pozicionálási pontosság. Intuitív érintőképernyős-felülete előre betöltött programokkal- lehetővé teszi, hogy minden képzettségi szintű technikus végezzen bonyolult feladatokatrework bga automatikusmagabiztosan dolgozzon fel. A kényes mikro-BGA-któl a nagy alkatrészekig a DH-A2E az SMT-javítások széles skáláját kezeli, így ideális sarokkövévé válik bármely modern elektronikai javítólabornak vagy gyártósornak, amely a hozamot és a konzisztenciát kívánja növelni.
A termékek előnyei

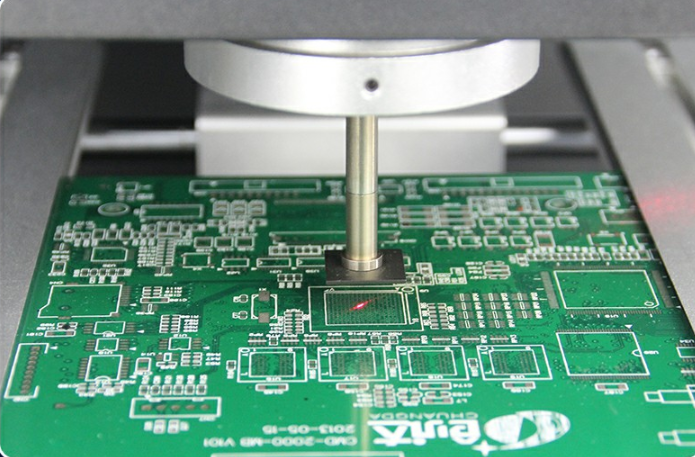

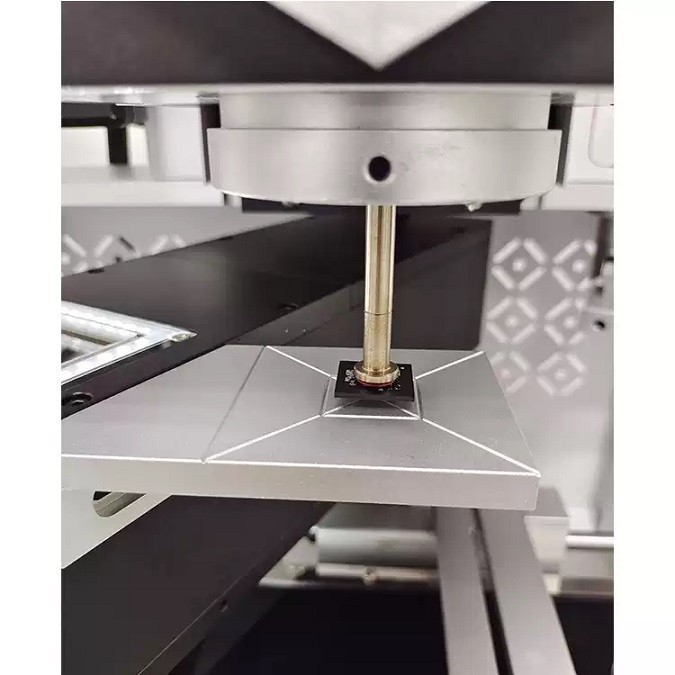

1. Teljesen automatizált átdolgozási ciklus:Tapasztalja meg a valódi kéznélküli{0}}működést az automatikus forgácseltávolítással, -felhelyezéssel és forrasztással. Az integrált látórendszer és az automatizált anyagmozgatás (kocka, adagolás, kamerapozicionálás) teljessé teszi arework bga automatikusolyan folyamat, amely minimalizálja a kézi beavatkozást és maximalizálja az áteresztőképességet.

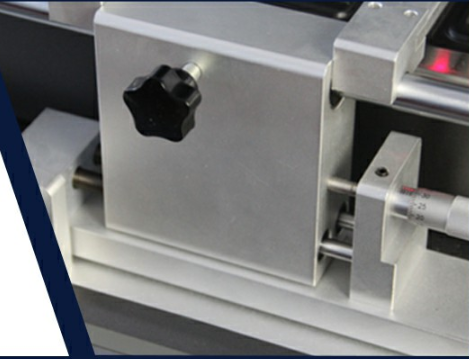

2. Al-Milliméteres pontosságú igazítás:Az integrált, nagy pontosságú{0}}optikai beállító rendszer motorizált lineáris csúszkával kombinálva (X, Y, Z-tengely finombeállítása) biztosítja az alkatrészek pontos elhelyezését0,01 mm, gyakorlatilag kiküszöböli az eltolódást.

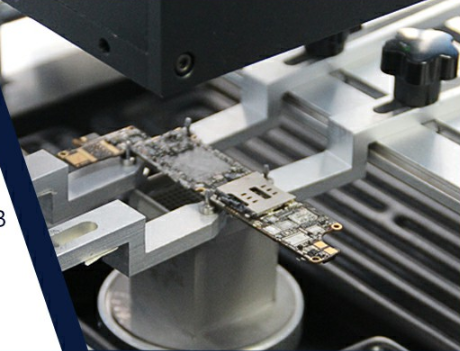

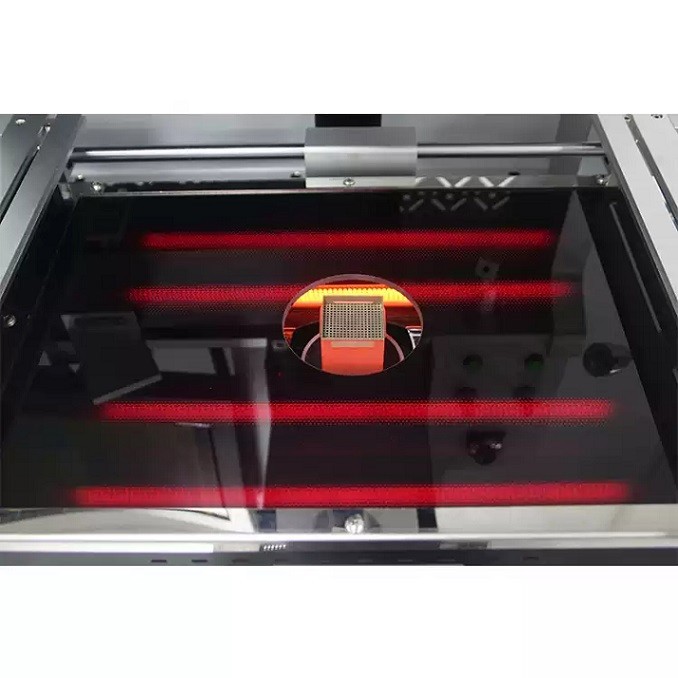

3. Ipari-minőségű hőkezelés:A három-zónás független fűtési rendszer (felső, alsó, előfűtés) zárt-hurkú K- típusú hőelem szabályozással fenntartja a hőmérséklet eltérést±1 fok. A nagy-felületű alsó fűtőelem különböző méretű nyomtatott áramköri lapokat fogad az egyenletes fűtés érdekében.

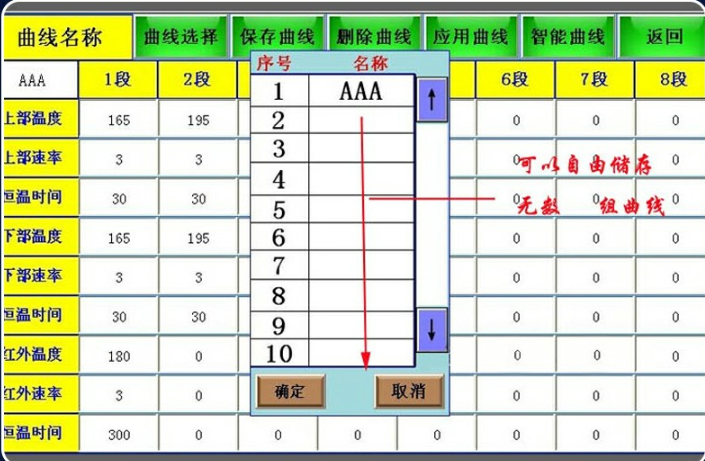

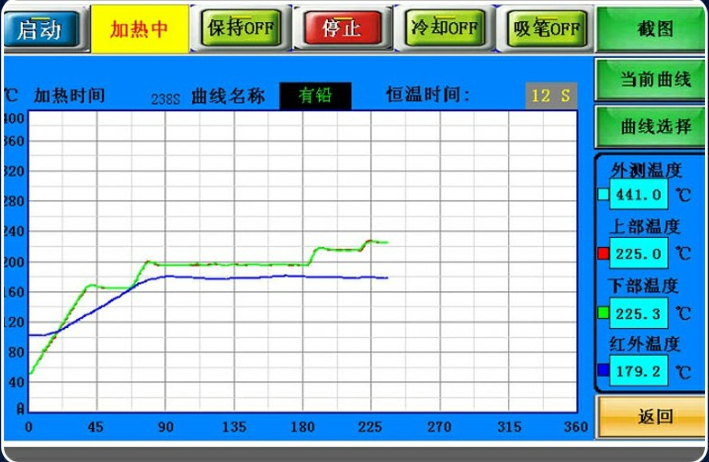

4. Intuitív érintőképernyő-vezérlés:Az ipari PC HD érintőképernyővel és PLC vezérléssel kézi és automatikus üzemmódokat is kínál. Valós idejű-hőmérsékletgörbe-grafikont és elemzést biztosít, és hatalmas profilokat tárol az egy-érintéses művelethez, leegyszerűsítve ezzel az összetett feladatokat.
Termékek paraméterei
| Kategória | Specifikáció |
|---|---|
| Modell | DH-A2E |
| Teljes teljesítmény | 5700W |
| Fűtési zónák | 3 (Felső: 1200 W, alsó 2. zóna: 1200 W, 3. zóna: 3200 W) |
| Tápegység | AC220V ±10%, 50/60Hz |
| Hőmérséklet szabályozás | Zárt-hurok K-típusú hőelemmel |
| Hőmérséklet pontosság | ±1 fok |
| Pozícionálási pontosság | 0,01 mm |
| Max. PCB méret | 450 x 500 mm |
| Min. PCB méret | 10 x 10 mm |
| Kompatibilis chip méret | 2x2 mm-től 80x80 mm-ig |
| Min. Chip Pitch | 0,1 mm |
| Méretek (HxSzxH) | 600 x 700 x 850 mm |
| Nettó súly | 70 kg |
Szakmai műhelyhez tervezve:
Az alapvető specifikációkon túl a DH-A2E mindennapi professzionális használatra készült. Az olyan funkciók, mint a kis alkatrészek állítható légáramlása, 360 fokban forgatható fúvókák, univerzális rögzítések, gyors hűtés és hangos figyelmeztetések zökkenőmentes munkafolyamatot biztosítanak. A masszívsmd átdolgozó állomásA konstrukció, a CE-tanúsítvány és a vészhelyzeti biztonsági funkciók megbízható és biztonságos működést biztosítanak igényes körülmények között is.
Ideális:Electronics Manufacturing Services (EMS), nagy{0}}megbízhatóságú javítóközpontok (autóipari, repülőgépipari, egészségügyi), K+F részlegek és minden olyan művelet, amely megbízható, automatizált precíziós utómunkát igényel.
