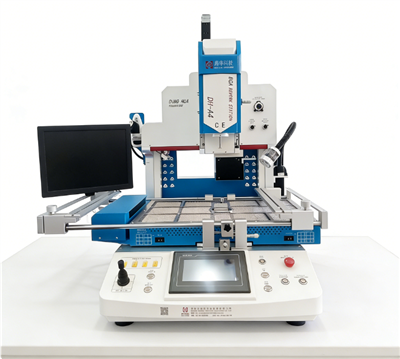

Laptop javító gép
A BGA Rework Station egy korszerű--smd forrasztóállomás, amelyet a pontosság, ismételhetőség és a könnyű használat érdekében terveztek. Egyesíti az optikai látást, a több-zónás fűtést és az automatizált kezelést, hogy megfeleljen a NYÁK-javítás igényes igényeinek, különösen a mobiltelefon-javítás és a kompakt elektronika helyreállítása terén.
Leírás
Termék áttekintése
Professzionális BGA Rework Station – Végső megoldás a precíziós mobiltelefon-javításhoz
Ez a fejlett BGA-feldolgozó állomás az optikai igazítást, az automatikus szétszerelést/hegesztést és az intelligens hőmérséklet-szabályozást integrálja, hogy az iparágban -vezető pontosságot és hatékonyságot biztosítson. A modern elektronika javítására tervezték, és jelentősen leegyszerűsíti a BGA chipek átdolgozását-a legkisebb SMD alkatrészektől a nagy processzorokig-, így nélkülözhetetlenmobiltelefon javító eszközbármely professzionális műhelyhez.
A nagy-felbontású CCD látórendszerrel, lézeres pozicionálással és ±0,01 mm-es elhelyezési pontossággal felszerelve teljesen kiküszöböli az eltolódást. A háromzónás fűtés (felső meleg levegő + alsó infravörös) zárt -hurkú K- típusú hőelem szabályozással ±2 fokos hőmérsékleti pontosságot biztosít. Az érintőképernyővel, az előre betöltött programokkal, valamint a kézi/automatikus üzemmóddal az összetett chipcsere is gyors és megismételhető.
Akár okostelefonokat, táblagépeket vagy más PCBA-kat javít, ez az állomás sokoldalú kompatibilitást kínál (550 × 530 mm-es PCB-k, 2x2 mm-től 80 × 80 mm-es chipek), és olyan praktikus funkciókat is tartalmaz, mint a finom drótháló elleni védelem, a külső hőmérséklet-portok, az USB-adatexport és a CE{6}}tanúsított biztonsági védelem.
Ideálismobiltelefon javításszakemberek és elektronikai gyártók számára, növeli a termelékenységet, csökkenti az emberi hibákat, és minden alkalommal megbízható, professzionális eredményeket biztosít.
Főbb jellemzők
1.Optikai igazító rendszer
Nagy-felbontású, állítható CCD-kamera 10-100-szoros nagyítással, kettős-színfelosztással, automatikus-fókusszal és fényerő-állítással. Lehetővé teszi a teljes-nézeti megfigyelést a „holtszögek” elkerülése érdekében, és biztosítja a forgács tökéletes elhelyezését.
2. Teljesen automatizált működés
Automatikusan szétszereli, forrasztja és visszagyűjti a forgácsokat. Léptetőmotoros meghajtással és lineáris csúszósínnel vezérelt PLC-a precíz X/Y/Z mozgás érdekében. Megszabadítja a technikusokat a kézi ismétléstől.
3. Állítható légáramlás
Az enyhe légáramlás az alkatrész méretének megfelelően állítható, így elkerülhető, hogy az utómunkálatok során kis részek elrepüljenek.
4. Lézeres pozicionálás és V{1}}hornyos PCB-tartó
A lézer gyorsan jelzi a tábla helyét; Az univerzális V{0}}hornyú rögzítés 10 × 10 mm-től 550 × 530 mm-ig terjedő NYÁK-ok tárolására alkalmas, ±15 mm-es finom-hangolással X/Y irányban.
5. Három fűtési zóna független szabályozással
Felső fűtés: 1200W meleg levegő.
Alsó fűtőtestek: 2. zóna – 1200 W, 3. zóna – 4200 W infravörös.
Mindegyik zóna önállóan vezérelhető PID automatikus-hangoláson és K-típusú hőelemes zárt{2}}hurkú rendszeren keresztül.
6. Biztonság és védelem
Finom acélháló az előmelegítőn megakadályozza az apró alkatrészek beesését; vészleállítás és automatikus kikapcsolás{0}}védelem; CE minősítéssel.
7.Felhasználóbarát-érintőképernyős felület
A Windows rendszert futtató ipari számítógépbe beépített-több-görbe valós idejű-megjelenítést, programtárolást, görbeelemzést és jelszavas védelmet támogat. Nincs szükség speciális képzésre.
8. Kettős működési mód
Kézi és automatikus mód is a rugalmas hibakereséshez vagy kötegelt feldolgozáshoz.
9.Külső hőmérséklet-portok és USB-export
1–5 opcionális külső érzékelőport a profil pontos ellenőrzéséhez; USB interfész szoftverfrissítéshez és adatátvitelhez PC-re.
Termékek paraméterei
| Modell | Automatikus optikai igazítás BGA átdolgozó állomás |
| Teljes teljesítmény | 6800W |
| Tápegység | AC220V±10%, 50/60Hz |
| PCB méret | Max 550×530 mm, Min. 10×10 mm |
| Chip kompatibilitás | 2x2mm ~ 80x80mm BGA/CSP/QFN |
| Elhelyezési pontosság | ±0,01 mm |
| A hőmérséklet-szabályozás pontossága | ±2 fok |
| Minimális zsetonosztás | 0,15 mm |
| Kamera nagyítás | 10x - 100x |
| Vezérlőrendszer | Beágyazott ipari PC + HD érintőképernyő |
| Fűtési módszer | Felső forró levegő + alsó infravörös + alsó előmelegítés |
| Méretek (HxSzxH) | 1022 mm × 670 mm × 850 mm |
| Nettó súly | Kb. . 97 kg |
Speciális tervezési részletek
Integrált fűtő- és elhelyezőfej csavaros hajtóművel.
8 szegmenses fűtés/hűtés + 8-szegmenses beázás-szabályozás.
Beépített-vákuumszivattyú 60 fokban elforgatható szívófejjel (nem szükséges külső levegőellátás).
Hangjelzés 5-10 másodperccel a ciklus befejezése előtt; opcionális hűtőventilátor a nyomtatott áramköri lapok vetemedésének megakadályozására.
Az ötvözet fúvókák többféle méretben kaphatók, 360 fokban elforgathatók és könnyen cserélhetők.
A külső hőmérsékleti portok valós idejű{0}}profilkészítést és kalibrálást tesznek lehetővé.
Miért válassza Rework Stationünket?
Ez a gép nem csak asmd forrasztóállomás-ez egy teljes, precíziós újrafeldolgozási megoldás. Növeli az első-pass sikerességét, csökkenti a tábla sérülését, és felgyorsítja a javítási munkafolyamatokat, így ideálismobiltelefon javító eszközszervizközpontok, gyártók és K+F laboratóriumok számára. A robusztus felépítésnek, a precíz vezérlésnek és az automatizált funkcióknak köszönhetően az összetett BGA-feldolgozás egyszerű, megismételhető folyamattá változtatja.
