SMD infravörös átdolgozó állomás ára
A csúcsmodell azért különbözik a többi létező modelltől, mert ez a fej nem csak automatikusan forrasztó és kiforrasztó, hanem előre-hátra is mozgatható, ami jó nagy alaplapon javítva, pedig egy méret 600*800mm-ig rendben van. .
Leírás

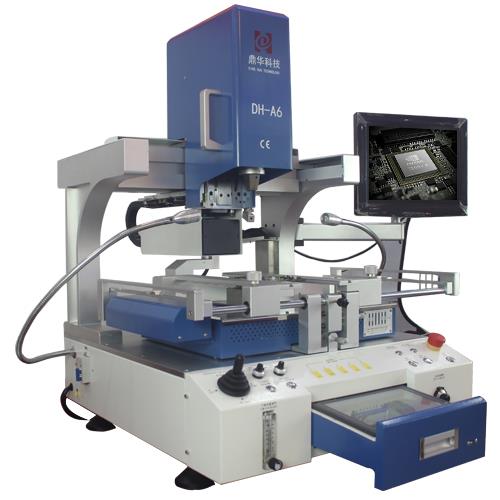

SMD infravörös átdolgozó állomás
A DH-A6 kifejezetten nagy alaplapokhoz használatos, mivel a felső feje rugalmasan mozgatható
irányok és munkapadja akár 500*600 is lehet, szükség esetén akár 850*600 mm-es is lehet, tehát
nem számít, milyen a PCB, a DH-A6 használatával ez sikerül.
Az SMD infravörös átdolgozó állomás specifikációja:
| Tápegység | 220V ± 10% 50/60Hz |
| Hatalom | 6500W |
| Felső HR | 1200W |
| Alsó HR | 1200W |
| Futó rész | 500W |
| Hőmérséklet pontosság | ±1 fok |
| Szerelési pontosság | ± 0,01 mm |
| Szerelési nyomás | ＜0.02N |
| Max hőmérséklet | 400 fok |
| PCB méret | 20 * 20% 7E850 * 600mm |
| chip mérete | 1 * 1% 7E80 * 80mm |
| hőelem | 5 db |
| Felső fej |
előre, hátra, jobbra és balra mozgás |
| Optikai CCD igazítás | kocsi |
| IR előmelegítő zóna | magas hőmérsékletű üvegpajzsgal zárva |
| Dimenzió | L650*W700*H850 mm |
| Nettó tömeg | 95 kg |
Néhány részlet az SMD infravörös átdolgozó állomásról
Ez a csúcskategóriás gép automatikus felső fejjel, optikai CCD kamerával, dupla világítással, HD monitor képernyővel és mozgatható érintőképernyővel rendelkezik. Jól használható nagy alaplapokat kezelő gyárakban.

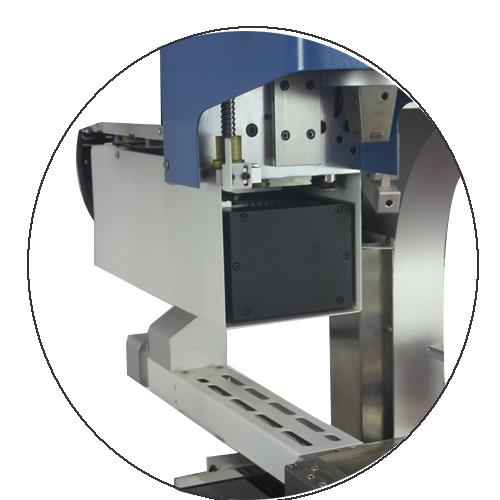

Az automatikus optikai CCD-kamera osztott látást biztosít, és akár 200-szeres nagyításra is képes, lehetővé téve a legkisebb (0,5 x 0,5 mm-es) komponensek pontos beállítását a monitor képernyőjén.

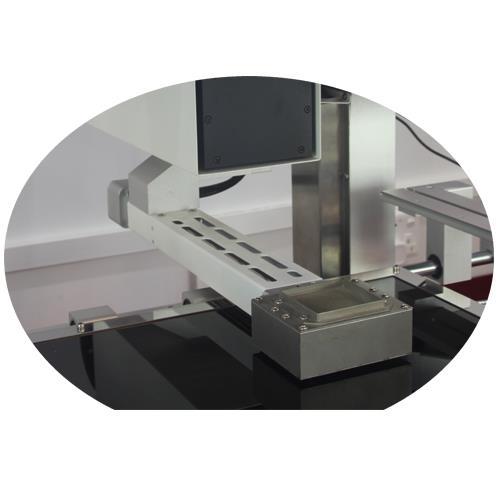

A felső fej mindig megtartja az igazítást, jobb melegítést biztosítva a forrasztáshoz vagy a kiforrasztáshoz. Ez a kialakítás különbözik a hagyományos modellektől, az IR egység közepén elhelyezett alsó meleglevegő-fűtővel, amely mozgatható.

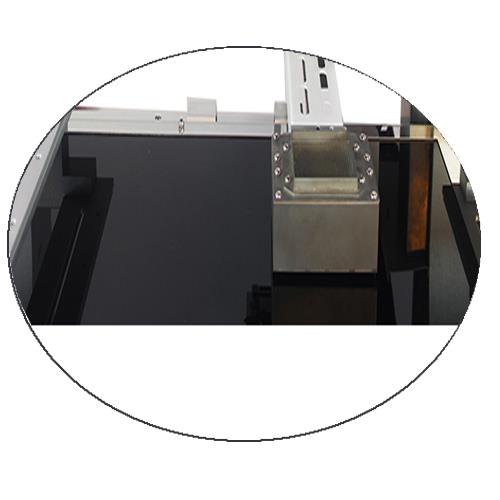

A gép teljesen zárt infravörös rendszerrel rendelkezik, magas hőmérsékletű üvegpajzsgal, amely megakadályozza, hogy a forrasztógolyók, csipeszek és por szennyezze a belső alkatrészeket.
Tisztelt ügyfelek, mint például a Google, a Foxconn és a Huawei, az alábbiak szerint:
Szabadalmak és Tanúsítványok
A Dinghua Technology a BGA átdolgozó állomások vezető gyártója, amely a legnagyobb műhellyel és egy rendkívül hatékony mérnöki csapattal rendelkezik. Kínában vezető márka vagyunk.
Szállítási módok az SMD infravörös átdolgozó állomáshoz
Különféle szállítási módokat kínálunk, beleértve a TNT, DHL, FedEx, UPS, tengeri, légi és szárazföldi szállítást, valamint egyéb speciális lehetőségeket. Minden gép rétegelt lemez dobozba van csomagolva (nincs szükség fertőtlenítésre), belsejében habszivacs párnázással és farudakkal a biztonságos rögzítés érdekében, jobb védelmet biztosítva szállítás közben.
GYIK az SMD infravörös átdolgozó állomással kapcsolatban
K: A gép Kínán kívül más országokba is exportál?
V: Igen, sok helyen értékesítünk, beleértve Tajvant, Hongkongot és más régiókat.
K: Könnyen kezelhető?
V: A gép felhasználóbarát. Ha bármilyen nehézségbe ütközik, videókat vagy online útmutatókat biztosítunk, amelyek segítenek a művelet elsajátításában.
K: Megvásárolhatom először a gépet, és később meglátogathatom a gyárát?
V: Szeretettel várjuk vásárlóinkat a világ minden tájáról, hogy látogassanak meg hozzánk tanulás vagy visszajelzés céljából.
K: Választhatok 110V és 220V között?
V: Választhat 110 V vagy 220 V között. Javasoljuk azonban mindkét lehetőség megadását a nagyobb rugalmasság érdekében.
További részletek az SMD infravörös átdolgozó állomásról
A BGA SMD-IR átdolgozó állomás integrált programozható infravörös reflux rendszert tartalmaz a precíz profilvezérléshez, nagy pontosságú osztott látórendszert, állítható XY platformot, valamint felső és alsó meleg levegős fűtőtesteket. Kiküszöböli a PCB áthelyezésének szükségességét, ha több chip javításra szorul. Az állomás legfeljebb 50,000 profilt tud tárolni a számítógépen (vezérlési mód és számítógépes szoftver). Alkalmas BGA, SOP, FQP, PLCC és más finom hangmagasságú SMT komponensekkel való munkához. PC-szoftver és monitorok tartoznak hozzá.
Paraméterek
- Felső meleg levegő hőmérséklet:50 foktól 350 fokig
- Alacsonyabb meleg levegő hőmérséklet:50 foktól 350 fokig
- Fűtési mód:Infravörös, a meleg levegő hőmérsékletének, a fűtési időnek és a levegő mennyiségének automatikus szabályozásával.
- Chip elhelyezése:Vision rendszer CCD kamerával, pontosság ±0,01 mm.
- PCB méretek:20 x 20 mm - 850 x 600 mm; egyedi PCB-tartozékok kaphatók.
- Az XY táblázat beállítási tartománya:0 és 50 mm között mindkét irányban.
- Szívás:Belső vákuumszivattyú.
- Tápegység:220V, 30A vagy 110V, 60A.
