IR előmelegítés BGA IC chipek eltávolítása gép
1. Felső/alsó forró levegő forrasztáshoz vagy kiforrasztáshoz.2. Monitor képernyő 15" 1080P.3. Automatikus riasztás 5-10 másodperccel, mielőtt a kiforrasztás véget ér4. Mágneses fúvókák, amelyek felszerelése vagy eltávolítása nagyon kényelmes
Leírás
Használati útmutató a DH-A2 BGA átdolgozó állomáshoz
A DH-A2 egy költséghatékony modell azon gépek között, amelyek optikai igazítással, automatikusan forrasztanak, kiforrasztanak, felszednek és cserélnek.
Az univerzális szerelvények bármilyen formájú PCBA-hoz használhatók, a lézerpont segítségével gyorsan a megfelelő pozícióba helyezhető a NYÁK, a mozgatható munkaasztal pedig kényelmes a NYÁK-hoz balra vagy jobbra.
1. Alkalmazása IR előmelegítő BGA IC chipek eltávolító gép
Másfajta forgácsok forrasztásához, újragolyózásához, kiforrasztásához:
BGA,PGA,POP,BQFP,QFN,SOT223,PLCC,TQFP,TDFN,TSOP,PBGA,CPGA,LED chipek és így tovább.
2. Az IR előmelegítő BGA IC chipek eltávolító gépének termékjellemzői
* Stabil és hosszú élettartam (15 évre tervezve)
* Különböző alaplapok javítása magas sikerességi aránnyal
* Szigorúan szabályozza a fűtési és hűtési hőmérsékletet
* Optikai beállító rendszer: pontosan rögzíthető 0,01 mm-en belül
* Könnyen kezelhető. 30 perc alatt bárki megtanulhatja használni. Nincs szükség különleges készségekre.
3. SpecifikációjaIR előmelegítő BGA IC chipek eltávolítása gép
| Tápegység | 110~240V 50/60Hz |
| Teljesítmény arány | 5400W |
| Automatikus szint | forrasztás, kiforrasztás, felszedés és csere stb. |
| Optikai CCD | automata forgácsadagolóval |
| Futásvezérlés | PLC (Mitsubishi) |
| forgácstávolság | 0,15 mm |
| Érintőképernyő | görbék megjelenése, idő és hőmérséklet beállítása |
| PCBA méret elérhető | 22*22~400*420mm |
| chip mérete | 1*1~80*80mm |
| Súly | körülbelül 74 kg |
4. RészletekIR előmelegítő BGA IC chipek eltávolítása gép
1. Felső forró levegő és egy vákuumszívó együtt szerelve, amely kényelmesen felveszi a forgácsot/alkatrészt az igazításhoz.
2. Optikai CCD osztott látásmóddal a chip és az alaplap pontjainak megjelenítésére a monitor képernyőjén.
3. A chip (BGA, IC, POP és SMT stb.) képernyője az alaplap illeszkedő pontjaihoz képest, a forrasztás előtt igazítva.

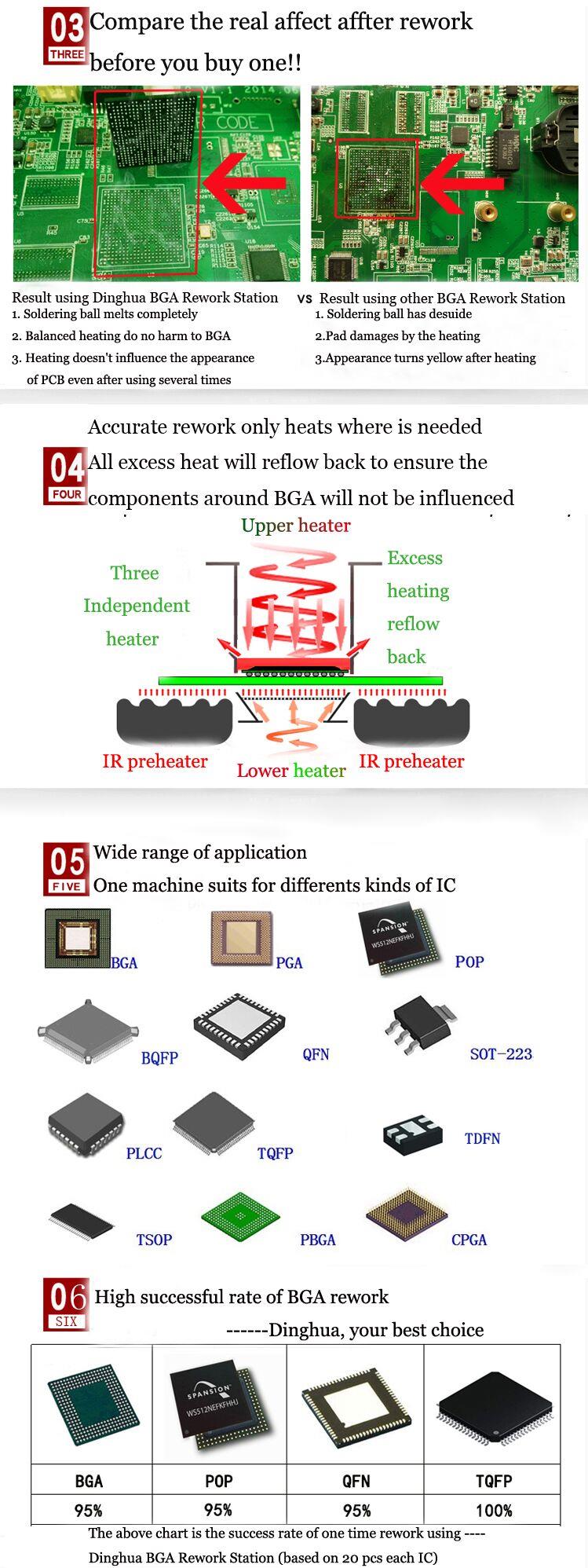

4. 3 fűtési zóna, felső meleglevegős, alsó meleglevegős és IR előmelegítő zóna, amely használható kis iPhone alaplaphoz, számítógéphez, TV alaplaphoz stb.
5. Acélhálóval borított IR előmelegítő zóna, amely egyenletessé és biztonságosabbá teszi a fűtőelemeket.
6. Kezelőfelület az idő és hőmérséklet beállításához, a hőmérsékleti profilok akár 50,000 csoportot is tárolhatnak.

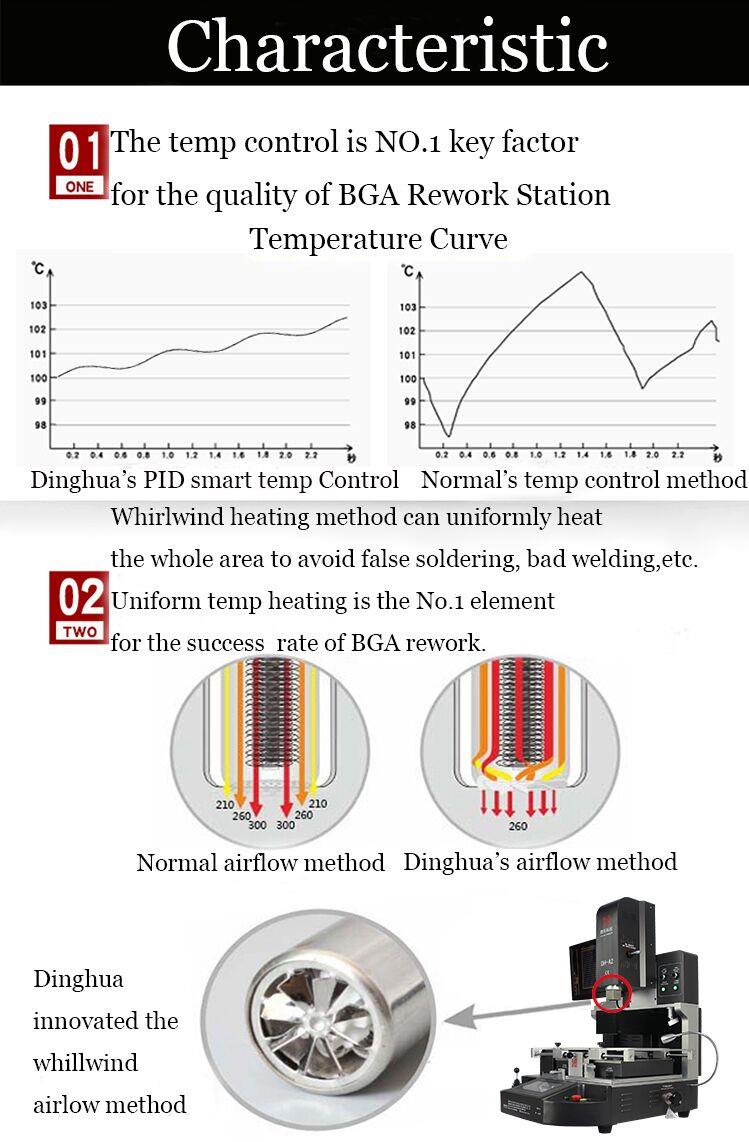

5. Miért válassza az Automatikus SMD SMT LED BGA átdolgozó állomásunkat?
6. BGA rework rendszer számítógép javító gép bizonyítványa
UL, E-MARK, CCC, FCC, CE ROHS tanúsítványok. Eközben a minőségbiztosítási rendszer javítása és tökéletesítése érdekében a Dinghua átment ISO, GMP, FCCA, C-TPAT helyszíni audit tanúsítványon.

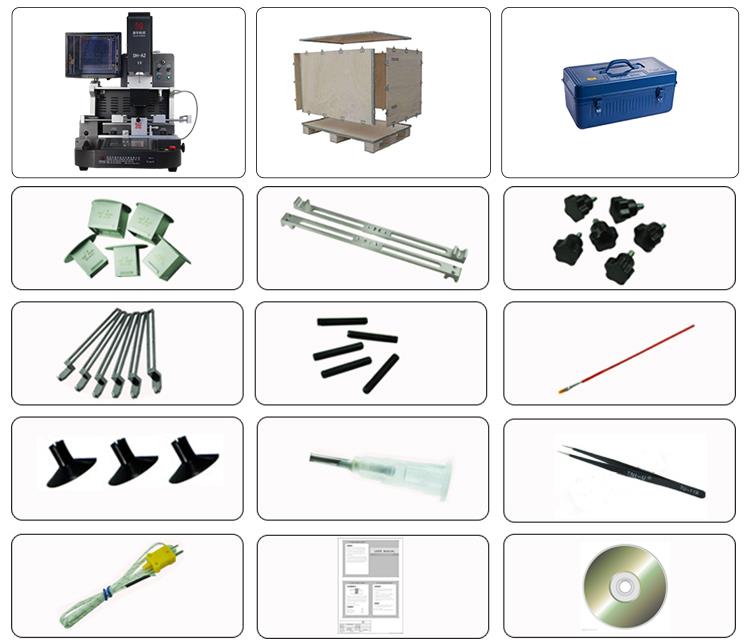

7. Csomagolás és szállítás az Automatikus BGA átdolgozó reballing gép
8. Szállítás a BGA átdolgozó állomáshoz
DHL, TNT, FEDEX, SF, tengeri szállítás és egyéb speciális vonalak, stb. Ha másik szállítási határidőt szeretne, kérjük, jelezze nekünk. Támogatni fogunk.
9. Fizetési feltételek
Banki átutalás, Western Union, hitelkártya. Kérjük, jelezze, ha egyéb támogatásra van szüksége.
10. A vonatkozó ismeretek aautomata reballing infravörös BGA javítógép
A BGA átdolgozó állomás használata nagyjából három lépésre osztható: kiforrasztás, elhelyezés és forrasztás. Az alábbiakban példaként vesszük a DH-A2 BGA átdolgozó állomást:
Kiforrasztás:
1, Javítás előkészítése:Határozza meg a javítandó BGA chiphez használandó levegőfúvókát. Az újrafeldolgozási hőmérsékletet aszerint állítják be, hogy az ügyfél ólmozott vagy ólommentes forrasztóanyagot használ-e, mivel az ólmozott forrasztógolyók olvadáspontja általában 183 fok, míg az ólommentes forrasztógolyók olvadáspontja 217 fok körül van. Rögzítse a PCB alaplapot a BGA átdolgozó platformon, és igazítsa a piros lézerpontot a BGA chip közepén. Engedje le az elhelyezési fejet a helyes elhelyezési magasság meghatározásához.
2, Állítsa be a kiforrasztási hőmérsékletet:Őrizze meg a hőmérséklet-beállítást, hogy későbbi javításokhoz vissza lehessen hívni. Általában a ki- és forrasztási hőmérséklet azonos értékre állítható.
3, Kezdje el a kiforrasztást:Az érintőképernyős felületen váltson szétszerelési módba, és kattintson a javítás gombra. A fűtőfej automatikusan leereszkedik, hogy felmelegítse a BGA chipet.
4, Befejezés:Öt másodperccel a hőmérsékleti ciklus vége előtt a gép riasztást ad. Amint a hőmérsékleti görbe elkészült, a fúvóka automatikusan felveszi a BGA chipet, és az elhelyezőfej felemeli a BGA-t a kiindulási helyzetbe. A kezelő ezután csatlakoztathatja a BGA chipet az anyagdobozhoz. A kiforrasztás most befejeződött.
Elhelyezés és forrasztás:
1, Elhelyezés előkészítése:Miután az ón eltávolítása a padról befejeződött, használjon új BGA chipet vagy újragolyózott BGA chipet. Rögzítse a nyomtatott áramköri alaplapot, és megközelítőleg helyezze el a BGA-t az alaplapon.
2, Elhelyezés kezdete:Váltson elhelyezési módba, kattintson a start gombra, és az elhelyezési fej lefelé mozog. A fúvóka automatikusan felveszi a BGA chipet, és a kiindulási helyzetbe mozgatja.
3, Optikai igazítás:Nyissa ki az optikai igazító lencsét, állítsa be a mikrométert, és igazítsa a PCB-t az X és Y tengelyre. Állítsa be a BGA szögét az R szöggel. A forrasztógolyók (kék színnel jelennek meg) a BGA-n és a forrasztási csatlakozások (sárgával) a padon különböző színekben láthatók a kijelzőn. Miután beállította úgy, hogy a forrasztógolyók és a kötések teljesen átfedjék egymást, kattintson az "Igazítás befejeződött" gombra az érintőképernyőn.
4, Befejezés:Az elhelyezőfej automatikusan leereszkedik, ráhelyezi a BGA-t a párnára, és kikapcsolja a vákuumot. A fej ezután 2-3 mm-rel felemelkedik, és elkezd melegedni. Amint a hőmérsékleti görbe elkészült, a fűtőfej felemelkedik a kiindulási helyzetbe. A forrasztás kész.
Forrasztás:
Ez a funkció az alacsony hőmérséklet miatt rosszul forrasztott és újramelegítést igénylő BGA-k esetén használatos.
1, Elkészítés:Rögzítse a nyomtatott áramköri kártyát az átdolgozó platformra, és helyezze el a lézervörös pontot a BGA chip közepén.
2, Kezdje el a forrasztást:Állítsa be a hőmérsékletet, váltson hegesztési módba, és kattintson a Start gombra. A fűtőfej automatikusan leereszkedik. Miután érintkezett a BGA chippel, az 2-3 mm-rel megemelkedik, majd melegíteni kezd.
3, Befejezés:A hőmérsékletgörbe befejezése után a fűtőfej automatikusan felemelkedik a kiindulási helyzetbe. A forrasztás most befejeződött.
